3.4.電纜管道的建筑與管道電纜的敷設

    電纜管道是用以穿放通信電纜的一種地下措施。

    有隧道、管道和渠道三種形式，在地下電纜線路中以應用管道建筑為主，管道材料以混凝土管和塑料管為主，因為混凝土管成本低，而塑料管重量輕、管壁光滑、接續簡單、水密性好、絕緣性能好等優點，塑料管近年來得到廣泛應用。

    管孔斷面的排列組合，應遵守高大于寬的原則，在地形受到限制時，可采用臥鋪或并鋪的方法。

3.4.1電纜管道特點：

    電纜管道是用以穿放電纜的一種地下管線建筑，與其它電纜敷設形式相比具有如容量大，可以在管道中穿放多條大對數電纜等特點。

3.4.2管道系統的組成

    電纜管道是由人孔、手孔、管路三部分構成的，按照使用性質和分布段落分類，可分為用戶管道和局間中繼管道。

1.用戶管道

    用戶管道是從電話局電纜進線室引出，穿放用戶電纜的管道，按其使用要求，可分為主干管道和配線管道。

（1）主干管道：

    采用隧道或多孔管道兩種建筑形式，一般用來穿放400對以上的主干電纜。標準的管孔直徑為90mm，為了適應現代通信的需要和塑料管道的普遍使用，管孔直徑可以小到25mm，大到110mm，用于穿放各種規格的全塑電纜和光纜。為了便于抽穿和經常維護、檢修電纜，在多孔管道中，每隔120～150m設置人孔或手孔一個。主干管道一般應建筑在人行道上或車行道的一側。

（2）配線管道：

    是主干管道的分支，用于穿放配線電纜。由于配線電纜對數較?。?00對以下），管孔直徑可以小一些，管孔數量也可以少一些（一般為2～3個）。為了便于用戶配線和維護檢修，每隔50～100m設置手孔一個。

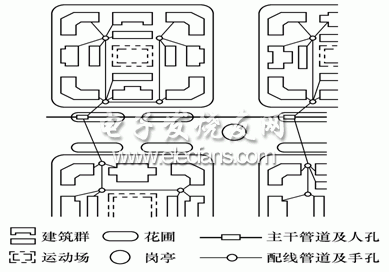

    配線管道常常直接引入鄰近的用戶建筑物內，通常建筑在街坊的人行道上或里弄胡同，如下圖所示。

    在用戶密度不高的地區，可以不作配線管道，而利用主干管道由人孔或手孔引上電桿，采取架空電纜配線方式。

2.局間中繼管道

    局間中繼管道是建筑在分局與分局或市話局與長途局之間的管道，供穿放局間中繼光纜或電纜使用。為了節約費用，往往將用戶電纜與中繼電纜合用—條管道，使得用戶管道與中繼管道的劃分，在實際上失去了明確的界限。

3.管道建筑方式

    通信管道在建筑方式上，一般有隧道、管道、渠道三種類型。

（1）隧道：

    隧道的建筑方式一般以鋼筋混凝土為基礎，以拱型鋼筋混凝土預制件做上覆，兩側壁則用l00號機磚砌筑或澆注鋼筋混凝土而成。

（2）管道：

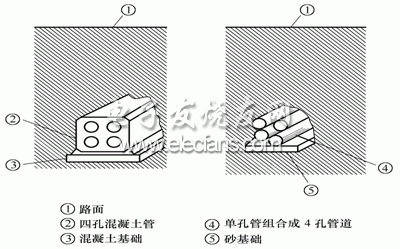

    管道就是現在普遍采用的4、6、12孔混凝土管或用單孔管（塑料管、金屬管、石棉水泥管等）鋪筑具有多孔組合的管道。如下圖所示。

（3）渠道：

    在城市較小、市話局容量不大的局所，或發展不肯定、道路尚未定型，但目前用戶又較多，采用架空電纜配線不合適的地區可以采用渠道。它是用預制的混凝土U型槽連接起來，上覆混凝土蓋板，然后覆土至路面，每隔150m左右設置磚砌手孔。

3.4.4管道的種類（按材料分）和特點

    根據使用材料的不同，管道可分為混凝土管、塑料管、鋼管、鑄鐵管、石棉水泥管、陶管等，一般根據工程造價和現場環境來選用。

3.4.5 管道的施工方法步驟、坡度、埋深、段長

1.管道建筑的施工步驟

    管道建筑前必須經過現場查勘，決定管孔的排列，確定管道段長和人孔類型，選擇合適的管道材料、人孔埋深、選取必要的坡度。施工時還需要閱讀施工圖紙，挖掘溝槽、基坑、鋪設管道地基、做好管道基礎，然后才能鋪設管道，砌筑人（手）孔，安裝人孔附屬設備以及回土夯實，余土清運等工作。

2.管道坡度

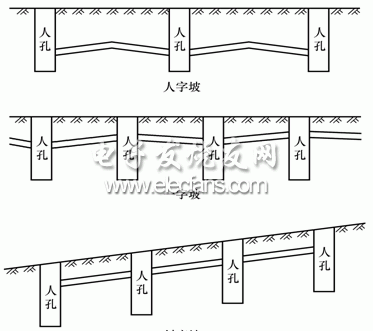

    為了避免污水滲入管道內淤塞管孔、腐蝕電纜，鋪設管道時往往要保持一定的坡度，使管道內的污水能夠流入人孔內以便清除。規定管道坡度為0.3～0.4%，最小不得低于0.25%。管道坡度一般采用三種形式，如下圖所示。

●為了排除積水和淤泥，管道需要有一定的坡度，坡度的形式有人字坡、一字坡和斜坡度等，應根據具體情況選用合適的形式。

●管道段長通常為120～130m，一般不應超過150m。

●人孔的類型有直通型、拐彎型，分歧型、扇型等，一般根據電（光）纜路由選用。

3.管道、人（手）孔的埋深

    管道埋入地下深度，一般如下表所示。人（手）孔的深度，應結合人孔兩側管道進入人孔內的高度而定。

4.管道段長

   兩個相鄰人孔中心線間的距離，叫做管道段長，管道段長越長建筑費用就越經濟。但由于電纜在管孔中穿放時所承受的張力隨著段長而增加，電纜本身將受到一定的損害，為了減少或避免這種損害，電纜不論穿在直線管道中還是彎曲管道中，承受的終端張力以不超過1500kg為準。

    直線管道允許段長一般應限制在150m內。在實際工作中通常按120~130m為一個段長。

    彎曲管道應比直線管道相應縮短。采用彎曲管道時，它的曲率半徑一般應不小于36m，在一段彎曲管道內不應有反向彎曲即“S”彎曲，在任何情況下也不得有U形彎曲出現。

3.4.6 人(手)孔位置的選擇、類型、基礎、附屬設備

1.人（手）孔的位置

    人（手）孔的位置一般不宜選在下列地點：

（1）重要的公共場所（如車站、娛樂場所等）或交通繁忙的房屋建筑門口（如汽車庫、消防隊、廠礦企業、重要機關等）。

（2）影響交通的路口。

（3）極不堅固的房屋或其它建筑物附近。

（4）有可能堆放器材或其它有覆蓋可能的地點。

（5）消火栓、污水井、自來水井等地點附近。

2.人（手）孔類型

    人孔分為直通型人孔、拐彎型人孔、分歧型人孔、扇型人孔、局前人孔和特殊型人孔等。直通型有長方形人孔和腰鼓形人孔兩種。
