3.5 全塑電纜的接續
學習目的和要求：
了解電纜芯線的編號、對號、接續原理及常用方法；
掌握扣式接線子和模塊式接線子的型號、選用、操作 方法和步驟。
（1）全塑電纜芯線接續是全塑電纜敷設施工中的一個重要組成部分。
在質量上要求較高：
必須接續可靠和長時期保持應有的性能，以保證通信暢通；
要求施工有較高的效率、勞動強度低、操作簡便、易于掌握；要求工料費少；適合架空、直埋或管道等各種使用場合。
（2）全塑電纜芯線接續技術主要采用接線子壓接法：
如美國（3M公司）生產的扣式接線子與模塊式接線子的接線法；英國（BICC公司、EGERTON公司）生產的套管式（B型）與槽式（6號）接線子接線法；日本生產使用的銷釘式接線子接線法等。
我國全塑電纜芯線的接續方法主要采用扣式接線子和模塊式接線子接續法。
扭接法工序多、費工時、要求有技術熟練的工人操作、且接續不牢靠，已被接線子接續法取代。
3.5.1電纜芯線的編號與對號
電纜芯線的編號與對號是保證電纜芯線接續質量的一項重要工作。
1．電纜芯線的編號
全色譜電纜芯線順序是由中心層起向外層順序編號的。
一般規定A端線號是面向電纜按順時針方向進行編號；而B端線號則按反時針方向進行編號。
全塑全色譜電纜的線序使用原則為“由遠到近，從小到大”。
2. 電纜芯線的對號
電纜芯線對號的目的，主要是核對和辨認一段全塑電纜的芯線序號，防止造成錯接的一種手段。
對號時一般以靠近電話局或交接箱的一端為準，用放音對號器與另一端對號，使兩端線序一致。
3．全塑電纜常用接續方法
3.5.2 全塑電纜芯線壓接接續的原理和要求
1.全塑電纜芯線壓接接續的原理
導線連接后其電阻值決定于導體材料的電阻、兩接觸面間的接觸電阻和因污染或氧化而產生的薄膜電阻。因而芯線的接續除了要考慮增大和保持接觸面間的壓力外，還要做到兩點：
（1）要除去或刺穿任何存在于導線表面上的不導電薄膜。
（2）讓這些接觸面上沒有或不產生新的氧化膜，這就需要有足夠牢固的氣密接觸面。
2.全塑電纜芯線壓接接續的要求
（1）在芯線接續過程中，要除去或刺穿導線表面的不導電薄膜。
（2）在接頭處要有一個緊密的接觸面，形成一個可靠的氣密面接觸狀態。
（3）接續后要在芯線接頭處長期保持穩定與持久的壓力。
（4）芯線接頭應加硅脂保護，以便與外界空氣隔離，以免再生成新的氧
3.5.3 全塑電纜芯線接續的一般規定
第一、電纜芯線接續前檢查，合格后方可進行電纜接續。
第二、全塑電纜芯線接續必須采用壓接法，不得采用扭接法。
第三、電纜芯線的直接、復接線序必須與設計要求相符，全色譜電纜必須色譜、色帶對應接續。
第四、電纜芯線接續不應產生混線、斷線、地氣、串音及接觸不良，接續后應保證電纜的標稱對數全部合格。
第五、填充型全塑電纜的清洗應使用專用清洗劑。
3.5.4扣式接線子接續法
1、概述
扣式接線子接續法是我國廣泛采用的小對數全塑全色譜電纜芯線接續方式。主要介紹接線子的型號、扣式接線子（HJK）的結構和接續原理、扣式接線子的程式、扣式接線子壓接鉗、扣式接線子接續操作方法和步驟。

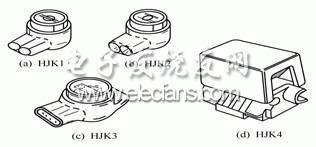

扣式接線子外形如圖所示，它由三部分組成：扣身、扣帽、“U”形卡接片。
如下圖所示。
2、扣式接線子結構
扣式接線子結構（二線）如下圖所示。
3、扣式接線子接續
（1）扣式接線子“U”形卡接片卡接示意圖（二線）如圖3-32所示。
（2）扣式接線子“U”形卡接電纜接續如圖所示。
（3）接線子排列如圖所示。
3.5.5 模塊式接線子接續法
模塊式接線子也稱為模塊型卡接排，簡稱模塊或卡接排。具有接續整齊、均勻、性能穩定、操作方便和接續速度快等優點。
一般模塊式接線子一次接續25對。
利用模塊式接線子可進行直接、橋接和搭接。大對數電纜常用。
1、 模塊式接線子的結構

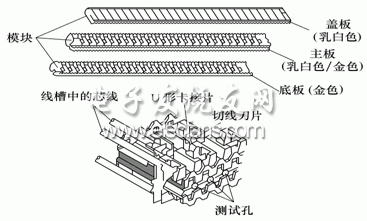

模塊式接線子由底板、主板和蓋板三部分組成。主板由基板、U形卡接片、刀片組成?；逵伤芰现瞥缮?、下兩種顏色。靠近底板一側與底板顏色相同，一般為金黃色，靠近蓋板一側與蓋板顏色一致，一般為乳白色。一般用底板與主板壓接局方芯線，主板與蓋板壓接用戶芯線。模塊式接線子的結構如圖所示。
2、模塊式接線子的壓接工具
用模塊式接線子接續時，要用專用的壓接工具。壓接工具主要由接線架和壓接器兩部分組成。
（1）接線架

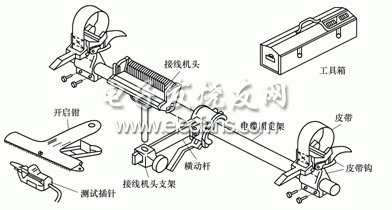

接線架包括有接線機頭1～2個、支架管（電纜固定架）、接線機頭支架、電纜扣帶2個、檢線梳及試線塞子等組成，如圖所示。
（2）壓接器：如下圖所示。
3、模塊式接線子接續規定
（1）按設計要求的型號選用模塊式接線子。
（2）接續配線電纜芯線時，模塊下層接局端線，上層接用戶端線；接續中繼電纜芯線時，模塊下層接B端線，上層接A端線；接續不同線徑芯線時，模塊下層接細線徑線，上層接粗線徑線。
（3）模塊排列整齊，松緊適度，線束不交叉，接頭呈橢圓形。
（4）無接續差錯，芯線絕緣電阻合格。
3.5.6 全塑電纜的接頭封合
1、全塑電纜接續套管及其安裝的技術要求
電纜線路的故障大部分發生在電纜接頭封合處，因此選用合適的封合材料和方式正確進行全塑電纜接頭封合對設計、施工和維護工作具有極其重要的意義。
2、全塑電纜接頭封合的技術要求
（1）具有較強的機械強度，接頭應能承受一定的壓力和拉力。
（2）具有良好的密封性，能達到氣閉要求。
（3）便于施工和維護方便，操作簡單。
（4）具有較長的使用壽命。
3、全塑電纜接續套管的封合方法
（1）冷接法 用于架空電纜、墻壁電纜和樓層電纜（采用帶硅脂的接線子接續，防潮性能較好）等，接續套管有多用接線盒、接線筒、玻璃鋼“C”型套管、裝配式套管（剖管）等。前三種接續套管主要應用于架空電纜，后一種適用于填充型或充氣型電纜。
（2）熱接法 熱接法大體有：熱縮套管封合法、注塑“O”型套管封合法和輔助“O”型套管包封法。
