3.6 電纜的入局與成端

3.6.1電纜進局方式

    由于市內通信電纜網規模的不斷擴大，電話局的終局容量高達幾萬門到10萬門。電纜進局一般采用組合管道或隧道。

1.組合管道

    由各種不同管徑的電纜管道組合在一起形成的管道群就稱為組合管道，它是根據不同的電纜外徑選擇一定比例的不同管徑的管道組合而成。

2.隧道

    在出局人孔到地下電纜進線室之間修筑隧道是進局電纜較為理想的一種方式，在隧道兩側的墻壁上安裝上多層鐵架，可使電纜方便而有序的敷設。

3.6.2電纜在地下進線室的排列和上線

 1、概述

    電纜由管孔或隧道進入電纜室后，其走向、排列和在電纜鐵架托板上的位置應按設計處理。

2、端局電纜的配線裝置

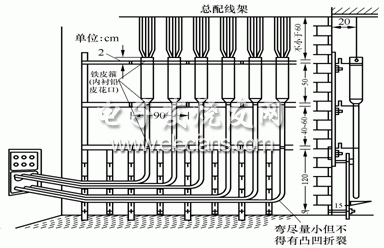

    MDF安裝在市話局測量室內，所有市內電話的外線均應接至MDF，再由MDF接至相關設備。通過MDF可以隨時調整配線和測試局內外線，并可使局內線免受外來雷電及強電流的損傷，所以MDF是全局通信線路的樞紐，電纜進線室如圖所示。MDF一般由橫列、直列鐵架，成端電纜線把、保安器彈簧排、保安器、實驗彈簧排、端子板和用戶跳線等部分組成。

    通過MDF可以隨時調整配線和測試局內外線，并可使局內線免受外來雷電及強電流的損傷，所以MDF是全局通信線路的樞紐。
