4.1 電纜配線概述

    市內通信網按照用戶分布狀況，從市內電話局出局電纜開始，將電纜芯線分配到各個配線點，既能保證用戶當前需要，又能適應未來的發展，這種分配芯線的方式稱作“電纜配線”或用戶電纜線路的配線。

1、有關交接箱和分線設備的一般規定

2、交接箱的分類

（1）按交接箱內有無接線端子分為無端子交接箱和有端子交接箱。

（2）按其接續方式不同分為壓接式和卡接式兩大類?？ń邮接址譃榻泳€(xiàn)子卡接式和模塊卡接式，模塊卡接式細分為直卡式和旋轉式。

（3）按交接箱安裝位置不同分為架空式交接箱的安裝、落地式交接箱的安裝。

3、交接箱的安裝

（1）落地式交接箱的安裝

（2）架空式交接箱的安裝

4、交接箱的芯線連接：

（1）采用雙面旋轉模塊直接接入背面，旋轉端子接入芯線；

（2）采用單面旋轉模塊采用扣式接線子或模塊接線子接入芯線。

（3）接續完畢后，進行對號、絕緣性能測試。確認合格后，模塊支架恢復原位。

5、交接箱的接地：

（1）落地式交接箱屏蔽線接地的制作

    交接箱的屏蔽線連接板與箱體相互絕緣，電纜屏蔽線連接在連接板上并接一個地線，箱體在基座的其中一個固定螺絲上做好地線。如圖7—9所示。

（2）架空交接箱屏蔽線接地的制作

    交接箱的屏蔽線連接板與箱體絕緣，屏蔽線連接在連接板上，接一個地氣棒，箱體及站臺應另接一個地氣棒接地。

6．交接箱成端電纜芯線與交接箱模塊的連接

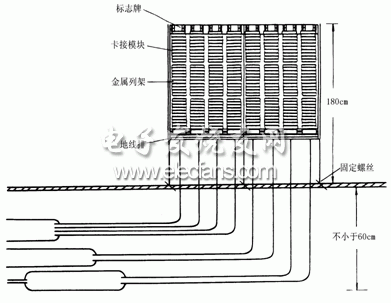

    如圖所示。確認合格后，模塊支架恢復原位。交接箱的芯線連接：成端電纜芯線與模塊的芯線接續。

（1）采用雙面旋轉模塊直接接入背面，旋轉端子接入芯線；

（2）采用單面旋轉模塊采用扣式接線子或模塊接線子接入芯線。

    接續完畢后，進行對號、絕緣性能測試。

7、分線設備的分類和結構

（1）型式  按其接續方式不同可分為壓接式和卡接式兩大類。按其安裝方式不同可分為掛式和嵌式兩種。

（2）規格  分線設備產品按其容量可分為5、10、20、30、50、100回線等規格。

（3）標記  產品的完整標記由標準號、型號構成。

示例：市內通信電纜分線盒 YD/T 740—95XFO—03—10

即表示總?cè)萘繛?0回線的XFO—03型市內通信電纜分線盒。

（4）結構形式  本產品由盒體、盒蓋和接線排構成

8、分線設備安裝

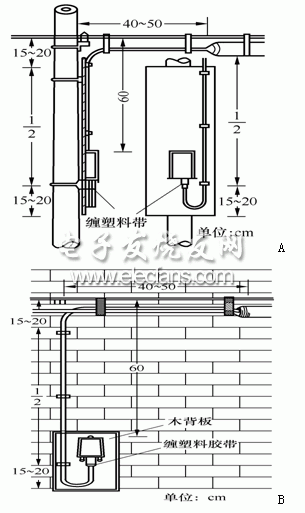

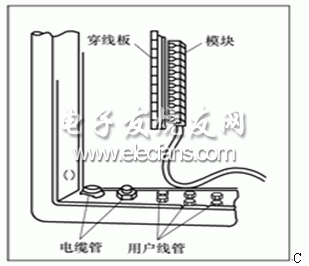

    分線設備是配線電纜的終端設備。分線設備在電桿及墻壁上安裝，不論采用木質或金屬背架均要求牢固、端正、接地良好。室外分線盒在水泥桿上安裝和墻式室外分線盒的安裝分別如圖A和圖B所示。分線設備的內部安裝如圖C所示。

8．用戶引入線與引入設備

    從電纜分線設備到用戶話機的這一段線路叫用戶引入線。用戶引入線分為兩部分，即分線設備下線和用戶室外皮線。
