4.2 電纜線路的配線

1、概述

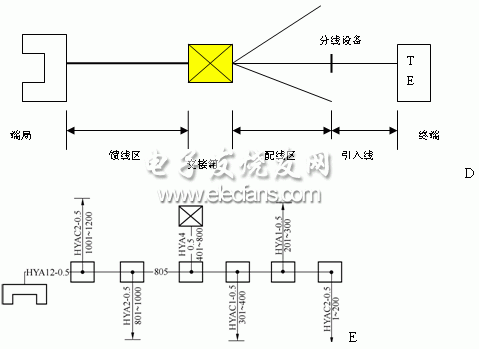

    用戶線路依建筑方式、電纜對數、交接設備和分線設備等一般分為三部分：主干電纜線路是從電話端局到交接箱的一段線路；配線電纜線路是從交接箱到分線設備的一段電纜線路；用戶引入線是從分線設備到用戶話機的一段線路（皮線或小對數電纜）。用戶電纜線路的組成結構如圖D所示。用戶電纜線路的配線結構如圖E所示。

2、電纜線路的配線方式

    市內通信線路的配線有直接配線、復接配線、自由配線和交接配線等幾種方法。市內通信線路的配線采用分區配線，根據用戶分布、用戶密度、自然環境、用戶到電話局的距離等，采用分區配線方式。交接配線接出的配線電纜習慣上以100對芯線為一個配線區，但也有以50對、30對或更少的芯線為一個配線區，集合幾個配線區為一個交接區。

（1）直接配線

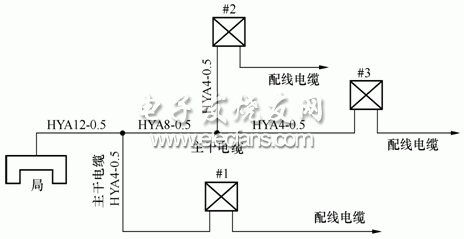

    直接配線是把電纜芯線直接分配到分線設備上，分線設備之間不復接，彼此之間沒有通融性。直接配線方式如下圖所示。

2、復接配線

（1）復接配線種類：電纜的復接方式分為全部復接和部分復接兩種：

①全部復接：主干電纜全部復接是指兩條配線電纜的對數和起訖線序完全相同，而兩條電纜的分線箱或分線盒的數目和線序分配可以不必相同。

②部分復接：電纜以部分線對相復接的配線，稱為部分復接。

（2）復接配線

①?gòu)?fù)接是為了適應用戶變化，即同一對線接入兩三個分線箱（盒）內，這樣增加了設備的通融性，同時提高了心線的使用率。

②復接可以按需要在少數分線箱（盒）間進行，也可在整條電纜上進行系統的復接

③復接配線應根據用戶密度、發展速度、末期用戶數、配線區分割等因素綜合考慮。既要適用于用戶發展較為平均且密度大致均勻的地區，又要適用于用戶發展不平均和密度不均勻并需要較高通融率的地區。

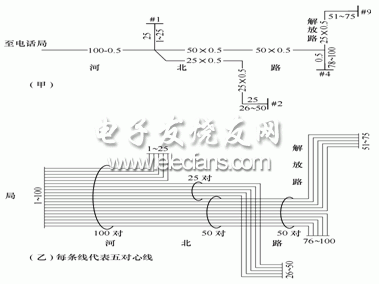

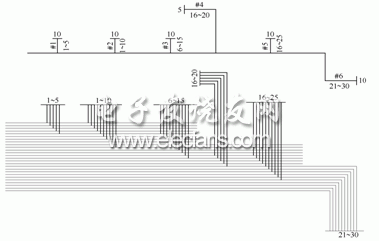

    復接配線的示例如下圖所示。

3、交接配線

（1）交接配線概述

    經過交接設備內跳線的跳接，靈活連接主干電纜和配線電纜的配線方式叫做交接配線，如圖下所示。

    在交接箱內能分隔線對，因此對障礙線對的調度、測試等維護工作都比較方便。通常最廣泛采用的是交接配線方式。

（2）交接區的容量確定

 ①交接區的容量應按最終進入交接箱（間）的主干電纜所服務的范圍確定，一般主干電纜對數分為200對、400對、600對、800、1000對、1200對等幾檔。

 ②根據近期預測，引入主干電纜在100對以上的單位、院落、樓層內可單獨設立交接區。

 ③交接區容量的確定要因地制宜，不能拼湊用戶數，以維持交接區的穩定，避免用戶線路的變動。

（3）交接配線適用范圍

    交接配線法一般適用于用戶密集區域，其范圍是由交接箱配出若干條配線電纜，以每100對電纜所覆蓋的地區作為一個交接配線區，將線序直接分配至各分線箱（盒）設備上，配線區心線利用率在70%左右。

（4）交接配線電纜

①?gòu)慕唤酉湟龅呐渚€(xiàn)電纜，應根據電纜的條數，順序編成交01、交02號……電纜。

②交接箱之間如果設有聯絡電纜，則編號為聯交1#、聯交2#等。

③為了保證交接設備的正常維護使用，應做到MDF、交接箱（盒）等設備與圖紙、用戶卡片、交接配線表等與原始記錄準確相符。

（5）配線表：

①電纜配線表的內容包括電纜編號、線序、配線架列號、交   接箱編號、所在街道名稱、簡明配線圖、用戶電話號碼及所占線序、分線設備編號、容量、線序、芯線障礙情況等。

②100對全色譜電纜線序規定：心層為1號，所以在近局端應配大線序號。

③面對配線表，從左下方劃第一個分線設備，陸續向右上方劃最后一個分線設備。

④配線表可在左側劃一條藍紅線，藍色為局方，紅色為配線即用戶一側。
