5.2 使用蜂鳴器檢查不良線對和線路障礙

1、電纜中常見不良線對

（1）電纜中常見不良線對類別

①斷線：電纜芯線斷開。

②混線：芯線相碰觸（又名短路）。本對線間相碰為自混；不同線對間芯線相碰為它混。

③地氣：芯線與金屬屏蔽層（地）相碰，又稱接地。

④反接：本對芯線的a、b線在電纜中間或接頭中間錯接。

⑤差接：本對芯線的a（或b）線錯與另一對芯線的b（或a）線相接，又稱鴛鴦對。

⑥交接：本對線在電纜中間或接頭中間錯接到另一對芯線，產生錯號，又稱跳對。

（2）單盤檢驗的原則

    單盤檢驗中一般只作斷線、混線和地氣檢驗。全塑電纜不能剝除芯線絕緣層進行檢驗，—般可利用模塊型接線子卡破絕緣，通過試線孔和試線塞子進行檢驗（或打開電纜護套后，用火將芯線端頭絕緣燒掉，注意火災，或采用交流信號電源利用電磁感應原理進行檢驗）。由于不良線對檢驗手續繁雜，費工費時，對于有信譽的廠商，可查閱電纜出廠檢驗記錄，一般在工程上可不再進行。否則一定要進行不良線對檢驗。

2、單盤電纜中的不良線對測試

（1）斷線檢驗

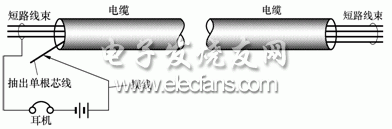

    斷線檢驗，如圖所示。通過模塊型接線子將一端短路，另一端用模塊開路，在調試端接出一根引線與耳機及干電池（3—6V）串聯后再接出一根摸線連測試塞子，通過模塊型接線子的測試孔與芯線接觸，如耳機聽到“咯”聲，說明是好線，如無聲是斷線。

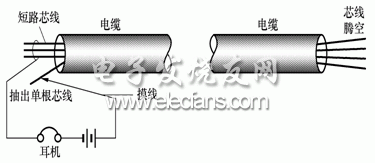

（2）混線檢驗 混線檢驗，如圖所示，測試端的接法與斷線檢驗相同，另一端全部芯線騰空，當摸線通過試線塞子和測試孔與被測芯錢接觸時耳機內聽到“咯”聲，即表明有混線。

（3）地氣檢驗

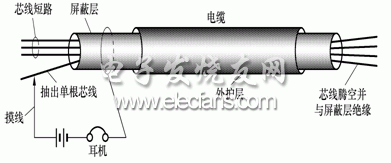

地氣檢驗，如圖所示。電纜的另一端芯線全部騰空，測試端的耳機一端與金屬屏蔽層連接，“摸線”通過試線塞子和模塊型接線子的測試孔與芯線逐一碰觸，當聽到“咯”聲時，即表示有地氣。

3、電纜線路的放音對號和障礙判斷

（1）電纜放音對號

（2）利用蜂鳴器判斷線路障礙
