5.3 絕緣電阻的測量

絕緣電阻測量包括線間和單線對地（金屬屏蔽層）的絕緣電阻。

 在溫度為20 0C，相對濕度為80%時，全塑市內通信電纜絕緣電阻一般填充型每公里不小于3000MΩ；非填充型每公里不小于10000MΩ（500V高阻計）。聚氯乙烯絕緣電纜每公里不小于200MΩ。測試電纜芯線絕緣電阻，一般使用500V高阻計；500V、量程1000MΩ的兆歐表（又稱搖表或梅格表）只能用來測量局內電纜（施工現場也可代用）。測試時，首先將電纜兩端護套各剝開10～20cm左右，然后用高阻計或兆歐計測試。

1、用搖表測試芯線間的絕緣電阻

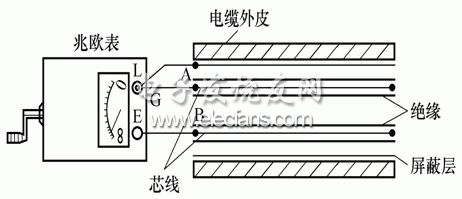

接線方法如圖所示。將兆歐表的L接線柱接一根芯線，E接線柱接至另一根芯線，G保護環接地，測試時要把儀表放平，然后搖動手搖發電機，轉速由慢逐漸加快，表針?lè)€(wěn)定后即可直接讀出絕緣電阻值。

2、用搖表測試對地的絕緣電阻

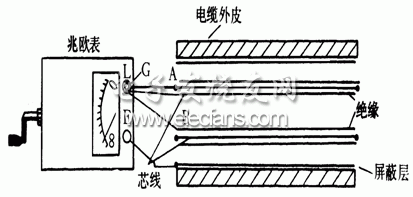

測試芯線對地絕緣電阻接線如圖示。此時應將芯線與金屬屏蔽層之間保持開路，L接線柱接至被測芯線，E接線柱接至金屬屏蔽層，G保護環接至芯線絕緣層表面。通過模塊型接線子和測試塞子，可測試芯線與地之間的絕緣電阻，測試方法與測試芯線間的絕緣電阻相似。
