5.4 使用萬用表測試電纜線路

采用萬用表測試電纜線路并判斷線路故障早在50年代就開始應用。早期使用指針式萬用表，近年來更多使用數字萬用表。數字萬用表一般可測量交/直流電壓、電流和電阻（部分產品還具有測量電容、測試晶體管及其他功能）等。

    本節主要介紹利用數字萬用表測試電纜線路的環阻和屏蔽層連通電阻。

1、環路電阻的測試

（1）將被測電纜芯線的始端與機房斷開，在被測電纜的未端將兩根芯線短路，如下圖所示。

（2）根據電纜程式和長度將數字式萬用表的擋位量程選擇鈕轉向“Ω”量程范圍的適當擋位。

（3）按下開關按鈕，把表筆分別插入COM表筆插孔和V／Ω／Hz或V／Ω表筆插孔，并接至被測電纜芯線上。

（4）讀取液晶顯示屏的數值，如在顯示屏左側出現“1”，說明所測的數值超過現有量程，量程開關應向高位撥一擋，反復調測直至出現較精確的數值。萬用表上測得的讀數就是導線的環阻值。如果測量當中出現負值，這可能是線路上有電源存在，應及時查清情況，否則將造成誤差。

2、電纜屏蔽層連通電阻測試

（1）全塑電纜屏蔽層應進行全程連通測試

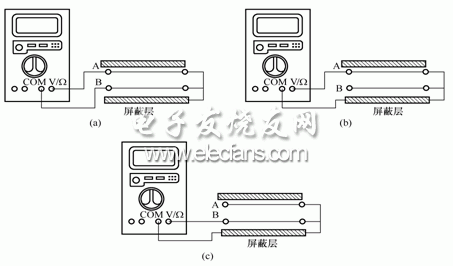

測試方法如圖所示。

（2）全塑電纜屏蔽層連通電阻測試步驟：

    ①先要在被測電纜末端將一根屏蔽線牢固地卡接在電纜屏蔽層，選一對良好芯線，將其末端A、B線短路，并與電纜屏蔽線連通。

②打開萬用表開關，萬用表連線插接正確，萬用表量程開關撥到電阻量程范圍，選擇適當?shù)臏y試檔，準確讀取讀數。
