9.2 接入網基礎
9.2.1 定義與定界
1、定義
ITU-T G.902定義：接入網是由SNI和UNI之間的一系列傳送實體組成，為傳送電信業務而提供所需傳送承載能力的實施系統，經由Q3接口配置和管理。
2、定界
接入網（AN）由3個接口來定界：通過UNI與UTE相連；通過SNI與SN相連；通過Q3與TMN相連。
9.2.2 接入網功能結構、分層和接入類型、支持業務
1、接入網功能結構

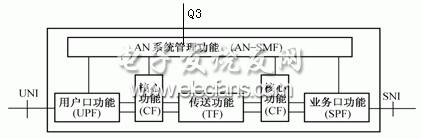

接入網功能結構圖如圖所示。
2、接入網的分層
（1）電路層：直接為用戶提供各種業務，如電路模式、分組模式、幀中繼模式、ATM模式
（2）通道層：為電路層提供傳輸通道。
（3）傳輸媒體層 ：金屬線、光纖、無線
3、接入網的接入類型（以下聯系結合具體接入示例教書）
（1）PSTN、N-ISDN（公共電話、窄帶綜合業務）
（2）B-ISDN（寬帶ISDN）
（3）永久性租用線接入（企業專線租用如金融）
（4）數據業務接入類型（計算機寬帶數據）
（5）廣播接入類型（CATV）
（6）交互式電視圖像接入類型（雙向數字電視）
4、接入網的支持業務
（以下聯系書本結合具體三種基本網絡的業務講述，適當介紹接入示例）
（1）語音類
（2）數據類
（3）圖像通信類
（4）多媒體業務
9.2.3 接入網接口
AN有3種接口：UNI、SNI、Q3。
1、UNI
ITU標準化的UNI接口：
（5） ATM的用戶網絡接口（2Mb/s、25.6Mb/s、155Mb/s或622Mb/s）。
2、SNI
SNI是接入網與SN之間的接口，把不同業務的SN通過SNI與接入網連接而向用戶提供多種業務。SNI有2種接口：
（1）對于交換機的模擬接口（Z接口），對應UNI的模擬2線音頻接口。
（2）標準化的SNI接口V5接口。
9.2.4 接入網的分類
1.多種接入技術構成接入網示意圖
2.按接入網傳輸技術分：
1）銅線接入網：
（1）數字用戶環路（XDSL）接入；
（2）數據雙絞線接入；（5—7類）
（3）HFC、電纜調制解調器（Cable Modem）接入。
電纜調制解調器（Cable Modem）技術是在有線電視公司推出的混合光纖同軸網（HFC）上發展起來的。根據前面介紹可知，只要在有線電視（CATV）網絡內添置電纜調制解調器（Cable Modem）后，就建立了強大的數據接入網，不僅可以提供高速數據業務，還能支持電話業務。
2）光纖接入網：
（1）有源光網絡AON；
（2）無源光網絡PON；（APON、EPON）
3）無線接入網：
（1）固定無線接入：無線本地環路；固定無繩系統（DECT、PHS以及涉及無繩電話機等）；LMDS。
（2）移動無線接入、蜂窩無線接入以及衛星無線接入等；
（3）無線局域網。
9.2.5 IP接入網
強化本節的IP概念和IP接入的技術運用??！
1、定義：IP接入網指的是“在IP用戶和IP業務提供者(ISP)之間為提供所需的接入到IP業務的能力的網絡實體的實現”。
ITU-T Y.1231與ITU-T G.902建議：ITU-T Y.1231規范了IP接入網體系結構，因此ITU-T G.902建議規定了接入網體系結構、接入類型、接入網管理和業務節點的定義也適用于IP接入網。
2、定界和參考模型
如圖所示。

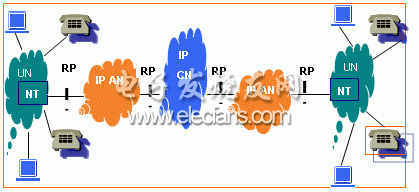

3、建立在電信網的IP電話系統基本模型
如圖所示。
4、IP接入業務實例。
舉例運行商進行IP接入，浙江聯通、網通和電信等為某企業提供的IP接入業務工程。
這些實例涉及到的傳輸技術：
（1）光纖接入技術（熔接、光/電轉換、光網絡拓?fù)涞龋?/p>
（2）音頻雙絞線和數據雙絞線接入技術；
（3）雙工技術
（4）調制和復用技術等。
我們?cè)谝韵碌?0章和第11章中將進行講述。
