10.1 銅線接入概述

10.1.1 銅電纜

    銅電纜主要包含：雙絞線數據電纜、音頻對稱電纜電纜和同軸電纜。

1、雙絞線數據電纜：

（1）雙絞線數據電纜分類

①雙絞線按其絞線對數可分為：2對，4對，25對或更多。

②按是否有屏蔽層可分為：屏蔽雙絞線（STP）與非屏蔽雙絞線（UTP）兩大類。
③按頻率和信噪比可分為：3類，4類，5類和超5類等?，F(xiàn)在很多地方已經用上了六類線甚至七類線。用在計算機網絡通信方面至少是3類以上。以下列出各類線說明：

1類：主要用于傳輸語音（一類標準主要用于八十年代初之前的電話線纜），不用于數據傳輸。　　

2類：傳輸頻率為1MHz，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4Mbps規范令牌傳遞協議的舊的令牌網。
3類:指目前在ANSI和EIA/TIA568標準中指定的電纜。該電纜的傳輸頻率為16MHz,用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸。
4類:該類電纜的傳輸頻率為20MHz,用于語音傳輸和最高傳輸速率16Mbps的數據傳輸，主要用于基于令牌的局域網和10base-T/100base-T?！　?/p>

5類:該類電纜增加了繞線密度,外套一種高質量的絕緣材料,傳輸頻率為100MHz,用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100base-T和10base-T網絡，這是最常用的以太網電纜，尤其是超五類非屏蔽雙絞線。
（2）超五類非屏蔽雙絞線

    在計算機通信網絡中所用到的基本上都是“超五類非屏蔽雙絞線纜”。線纜的二頭分別按一定的線序壓在RJ45水晶頭內，這也就是通常大家說的“網線”?！　?/p>

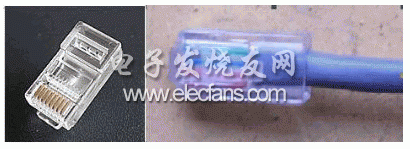

如圖為RJ45水晶頭。

①T568A標準和T568B標準

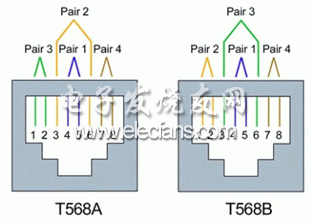

    這是超五類雙絞線為達到性能指標和統一接線規范而制定的二種國際標準線序。如圖所示。

12345678的線序色譜：　　

T568A的線序為：白綠，綠，白橙，藍，白藍，橙，白棕，棕
T568B的線序為：白橙，橙，白綠，藍，白藍，綠，白棕，棕

T568A標準和T568B標準的線序

②平行線與交叉線（反接線）　　　　

a.平行線 二端都使用相同的接線標準。

在通常情況下，都使用T568B標準。平行線的做用是將不同設備連接在一起：如計算機至交換機 交叉線的做用是將同種設備連接在一起：如計算機至計算機，交換機至交換機。　　

b.交叉線 一端使用T568A線序，另一端則使用T568B線序。

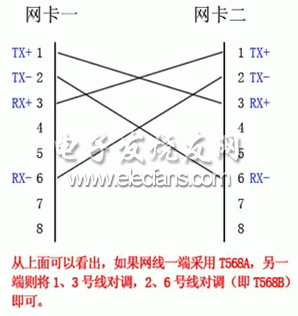

根據網卡接口的電氣定義，TX+-為發送，RX+-為接收，交叉線的連接如圖所示。

    為了讓交換機與交換機之間也能用平行線連接，很多交換機上有一個UP-LINK的專用口，當你將一臺交換機的UPLINK口接到另一個交換機的普通端口時，可以用平行線但上面的說法只是一般情況，現在有很多高檔一點交換機的端口對線序都是自適應的，很少用到交叉線。

（3）雙絞線數據電纜的性能指標

    表征其性能的幾個指標包括：衰減、近端串擾、阻抗特性、分布電容、直流電阻等。

2、音頻對稱電纜：以話音信道為主要傳輸媒質的通信電纜（模擬用戶環路的傳輸媒質），話音信道是指傳輸頻帶在300～3400Hz的音頻信道。

3．同軸電纜：

    同軸電纜能夠傳輸比雙絞線電纜更寬的頻率范圍（100kHz～500MHz）的信號。一種是用于數字傳輸，由于多用于基帶傳輸，也叫基帶同軸電纜；另一種是75歐姆電纜，用于模擬傳輸。

（1）CATV系統中的同軸電纜

①組成：

    同軸電纜是有線電視系統中用來傳輸射頻信號的主要媒質，它是由芯線和屏蔽網筒構成的兩根導體，因為這兩根導體的軸心是重合的，故稱同軸電纜或同軸線。射頻同軸電纜由內導體、絕緣介質、外導體（屏蔽層）和護套4部分組成。

②同軸電纜的分類：　　

    按照同軸電纜在CATV系統中的使用位置可分為3種類型。

干線電纜：其絕緣外徑一般為9 mm以上的粗電纜，要求損耗小，柔軟性要求不高?！　?/p>

支線電纜：其絕緣外徑一般為7 mm以上的中粗電纜，要求損耗較小，同時也要求一定的柔軟性。

用戶分配網電纜：其絕緣外徑一般為5 mm，損耗要求不是主要的，但要求良好的柔軟性和室內統一協調性。

③命名方式；為了便于大家從同軸電纜的型號大致看出其結構類型，下面給出我國電纜的統一型號編制方法以及代號含義，供大家參考。同軸電纜的命名通常由4部分組成：第一部分用英文字母，分別代表電纜的代號、芯線絕緣材料、護套材料和派生特性（見表2），第二、三、四部分均用數字表示，分別代表電纜的特性阻抗（Ω）、芯線絕緣外徑和結構序號，例如“SYV-75-7-1”的含義是：該電纜為同軸射頻電纜，芯線絕緣材料為聚乙烯，護套材料為聚氯乙烯，電纜的特性阻抗為75 Ω，芯線絕緣外徑為7 mm，結構序號為1。

（2）基帶同軸電纜

①特點：

    同軸電纜具有高帶寬和極好的噪聲抑制特性。

    同軸電纜的帶寬取決于電纜長度，1km的電纜可以達到1Gb/s~2Gb/s的數據傳輸速率。還可以使用更長的電纜，但是傳輸率要降低或使用中間放大器。目前，同軸電纜大量被光纖取代，但仍廣泛應用于有線電視和某些局域網。

②同軸電纜網絡：

同軸電纜網絡一般可分為三類:

·主干網。主干線路在直徑和衰減方面與其他線路不同,前者通常由有防護層的電纜構成。

·次主干網。次主干電纜的直徑比主干電纜小。當在不同建筑物的層次上使用次主干電纜時,要采用高增益的分布式放大器,并要考慮電纜與用戶出口的接口。

·線纜。

③同軸電纜安裝：

    同軸電纜不可絞接,各部分是通過低損耗的連接器連接的。連結器在物理性能上與電纜相匹配。中間接頭和耦合器用線管包住,以防不慎接地。若希望電纜埋在光照射不到的地方,那么最好把電纜埋在冰點以下的地層里。如果不想把電纜埋在地下,則最好采用電桿來架設。同軸電纜每隔100米設一個標記,以便于維修。必要時每隔20米要對電纜進行支撐。在建筑物內部安裝時,要考慮便于維修和擴展,在必要的地方還需提供管道,保護電纜。

    同軸電纜一般安裝在設備與設備之間。在每一個用戶位置上都裝備有一個連接器,為用戶提供接口。接口的安裝方法如下:細纜 將細纜切斷,兩頭裝上BNC頭,然后接在T型連接器兩端。 粗纜一般采用一種類似夾板的Tap裝置進行安裝,它利用Tap上的引導針穿透電纜的絕緣層,直接與導體相連。電纜兩端頭設有終端器,以削弱信號的反射作用。

    粗纜適用于比較大型的局部網絡,它的標準距離長、可靠性高。由于安裝時不需要切斷電纜,因此可以根據需要靈活調整計算機的入網位置。但粗纜網絡必須安裝收發器和收發器電纜,安裝難度大,所以總體造價高。相反,細纜安裝則比較簡單,造價低,但由于安裝過程要切斷電纜,兩頭須裝上基本網絡連接頭(BNC),然后接在T型連接器兩端,所以當接頭多時容易產生接觸不良的隱患,這是目前運行中的以太網所發生的最常見故障之一。
④同軸電纜的物理參數

    同軸電纜具有足夠的可柔性,能支持254mm(10英寸)的彎曲半徑。

⑤規格型號

    同軸電纜可分為兩種基本類型,基帶同軸電纜和寬帶同軸電纜。目前基帶常用的電纜,其屏蔽線是用銅做成的網狀的,特征阻抗為50(如RG-8、RG-58等);寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的,特征阻抗為75(如RG-59等)。計算機網絡一般選用RG-8以太網粗纜和RG-58以太網細纜。RG-59 用于電視系統。RG-62 用于ARCnet網絡和IBM3270網絡。

10.1.2 用戶線路

1、音頻對稱電纜特點：

    雙絞線----模擬用戶環路的傳輸媒質，任務是傳輸模擬電話業務（話音和低速非話業務將其變換到電話頻帶內進行傳輸）；電話頻帶的傳輸帶寬只有4KHZ（遠未達到雙絞線的潛在可用帶寬）；拓撲結構和配線方式如傳統電話網絡。

2．多股絞合的目的：

（1）增加機械和電氣參數的穩定性；

（2）減小線間串音干擾。

10.1.3 用戶環路的數字化技術

    用戶環路的數字化技術旨在提高線路使用效率的數字雙工技術、數字復用技術和數字集線技術；旨在提高線路使用效率和傳輸性能的數字編碼技術、數字調制技術和數字自適應均衡技術等。

1、線路編碼

（1）用戶環路的數字傳輸中，線路編碼有3個目的：

①使線路信號與線路特征匹配；

②使接受端便于提取定時信號；

③壓縮線路信號的帶寬以提高碼率。

（2）用戶環路的數字傳輸中，線路編碼常用碼型：

①AMI碼\HDB3碼（常用于PCM傳輸）、2B1Q碼\差分雙向碼、彌勒碼。

②mBnBm碼（光纖通信常用）

2、調制解調技術

（1）調制的實質：

利用基帶信號控制載波的某個參量（A、F、P），使其隨基帶信號的變化而線性變化。

（2）簡單調制技術：最簡單的數字調制技術是二進制調制（2ASK、2FSK、2PSK）。

（3）常見高效調制技術：

①正交調幅（QAM）

②無載波幅度相位調制（CAP）

③離散多音調制（DMT）：DMT是一種多載波調制技術，思想是將傳輸頻帶分成若干個子信道，每一個信道對應頻率的載波。在不同的載波上分別進行QAM調制，由QAM技術載荷一路數據，并進行傳輸。

3、XDSL概述

XDSL---利用數字技術擴大現有用戶雙絞線的傳輸頻帶寬度的技術。調制技術與用戶環路結構如圖所示。

（1）XDSL分類：

對稱工作模式：上行和下行傳輸速率相等，SDSL、 HDSL、HDSL2

非對稱工作模式：上行和下行傳輸速率不等，ADSL、RDSL和VDSL

（2）XDSL傳輸速率：

①與導線的直徑、距離有關；

②同一種技術與導線的對數有關；

③與系統采用的調制解調技術有關。
