10.3 非對稱數字用戶環路系統（ADSL）
10.3.1 概述：
1、ADSL：
ADSL是在一條普通用戶環路兩端加裝一套局端設備（ATE-C）和遠端設備（ATE-R）構成，在提供一路普通電話業務（POTS）外，還提供一些中速雙工數據通信信道和一些高速單工下行數據傳輸信道。
2、ADSL系統的特點：
（1）不對稱性-----指上行和下行的信息速率不對稱。在一條雙絞線上，雙工傳輸上下速率不等的數字信號；
（2）寬帶性------支持寬帶業務。ADSL系統的上行（低速，控制信號由用戶傳輸?shù)浇粨Q局）速率最高可達2MB/S，下行（高速，控制信號由交換局傳輸?shù)接脩簦┧俾首罡呖蛇_(dá)8MB/S。
10.3.2 系統構成與工作原理
1．ADSL系統應用結構
ADSL系統應用結構如圖8-8所示：
2、傳送信號的過程
局端ADSL（ATE-C的ATU-C）對下行數據進行復用、編碼、調制處理，將其變換到規定的頻帶內，然后通過S-C與POTS信號進行混合，再通過MDF連接雙絞線用戶環路上；遠端設備（ATE-R）通過S-R將POTS信號取出送電話機，然后通過ATU-R對接受信號進行解碼、解調、解復用處理，恢復各路下行數據送給相應的用戶終端。反之同。
10.3.3 ADSL的網絡以及應用：
1、ADSL的網絡
傳統的DSLAM是一個完全的ATM架構的設備，也就是常說的基于ATM方式的DSLAM。上聯城域核心網，具有ATM VP/VC交叉連接，提供ATM流量匯聚、通過ATM的QoS技術來實現業務的服務質量及流量控制。目前網上實際安裝的DSLAM絕大多數都是這種方式的DSLAM。但是，由于在很多地區運營商已不再對其已有的城域ATM核心網進行擴容并轉而建設IP寬帶城域核心網，因此隨著城域ATM可用資源的日益減少，基于ATM方式的DSLAM已越來越難以適應實際組網的需要，而IP DSLAM將成為DSLAM未來發展的方向。
對于IP DSLAM的定義眾說紛紜，廣義的說法是將所有具有IP上聯端口的DSLAM都統稱為IP DSLAM。
IP實踐包經過DMT 調制后通過電話線傳輸?shù)诫娫捊粨Q局前端，經過解調后進入10/Mb/s/100Mb/s/ 1Gb/s以太網交換機,再通過路由器連接因特網。這樣做可以采用統一的數據格式，中間不需要做任何格式轉換，可以大大簡化設備,降低成本。當前普遍采用的網絡連接如圖所示。
2、支持業務
簡要介紹支持語音、數據和電視的有關業務。
3、應用實例
（1）基本應用

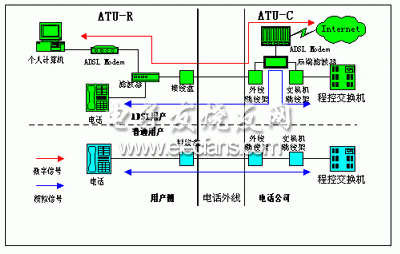

ADSL的基本應用，如圖所示。
（2）ADSL應用
結合示例，課堂演示工程中的應用圖片。
10.3.4 系統安裝
1、概述
ADSL安裝包括局端線路調整和用戶端設備安裝。在局端方面，由服務商將有的電話線中串接入ADSL局端設備，只需2～3min；用戶端的ADSL安裝也非常簡易方便，只要將電話線連上濾波器，濾波器與ADSL Modem之間用一條兩芯電話線連接上，ADSL Modem與計算機的網卡之間用一條交叉網線連接即可完成硬件安裝，再將TCP/IP協議中的IP，DNS和網關參數項設置好，便完成了安裝工作。
2、ADSL接入模型

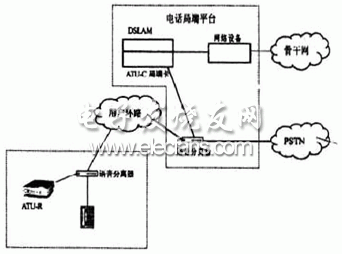

ADSL接入模型如圖所示。
2、ADSL設備連接

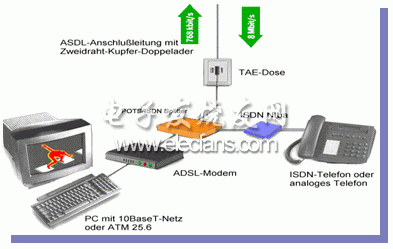

（1）ADSL接入的設備連接，如圖所示。
