10.5 電纜電視系統

1、概述

    CATV系統構成由混合光纖/同軸電纜接入網接入（HFC  Hybled  Fiber /Coax）。

    從技術角度來看，電纜電視系統（CATV）從最初單一的同軸電纜演變?yōu)楣饫w與同軸電纜混合使用，單模光纖和高頻同軸電纜成為主要傳輸介質，并逐漸演變?yōu)樾乱淮芯€電視網絡。

（1）有線電視頻段劃分：

5-65MHz：上行交互式綜合業務頻帶，包括狀態監控計算機聯網、模擬電視及數據信號等；

65-87MHz：上下行頻段的隔離帶；
87-108MHz：FM調頻立體聲廣播頻段；
108-550MHz：下行模擬電視傳輸頻段，可傳送59路PAL-D電視節目；
550-650MHz：下行數字壓縮電視頻段，主要用于NVOD或VOD業務；
650-860MHz：交互式綜合業務的下行傳送頻段，可開發數據、計算機聯網、電話和個人通信等業務。

（2）HFC的發展，

    HFC是一種發展前景廣闊的通信技術，電信服務商現在對HFC表現出濃厚的興趣。對有些電信服務供應商來說，采用HFC技術向居民住宅和小型商務機構提供融合了數據和視頻服務的綜合服務具有相當大的誘惑力。與此同時，HFC還為網絡營造企業提供了眾多的發展機會。但是，這一技術目前還存在一些設計缺陷，網絡的建設和部署成本也比較昂貴。

    隨著HFC的發展，不僅要提供雙向通信，而且還要增加信道容量以適應來自數字直播衛星（Digital Broadcast Satellites，DBS）的新的競爭。

    隨著電信業務的不斷拓展和通信網結構的不斷變化，廣大用戶對網絡速度的要求越來越高，從而促使各種各樣的接入網技術不斷涌現，如非對稱用戶環路(ADSL)、光纖到路邊(FTTC)、光纖到用戶大樓(FTTB)、光纖到用戶(FTTH)、和HFC和無線接入等。由于我國擁有世界第一大有線電視網，因此，基于有線電視網的HFC接入技術在我國具有典型的現實意義和廣闊的發展前景，并逐漸引起業內人士越來越多的關注。

2、HFC的原理及特點

    HFC接入網是以模擬頻分復用技術為基礎，綜合應用模擬和數字傳輸技術、光纖和同軸電纜技術、射頻技術及高度分布式智能技術的寬帶接入網絡。通過對現有有線電視網進行雙向化改造，使得有線電視網除了可提供豐富、良好的電視節目之外，還可提供電話、Internet接入、高速數據傳輸和多媒體等業務。

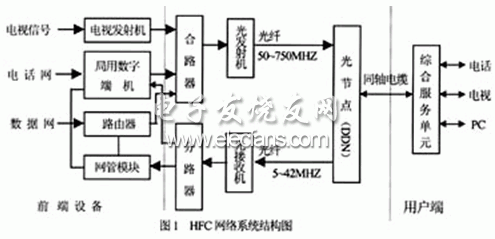

    一種典型的光纖和同軸電纜混合網絡系統的結構如圖所示。

2、HFC基本連接圖

    重點：通過對于CATV的同軸電纜線路的了解后，能夠的靈活運用。

    例：為某酒店設計一套客房有線電視的線路系統（2F南北各20個客房）：酒店電視機房經過各路電視信號混頻，自電視干線輸出，在2F弱電井道內設置一個分支放大器（橋接器）分南北2路接入客房，分別連接各個分支器（2個ROOM之間安裝1個2分支的分支器）。畫出該同軸電纜接入的框圖。
