11.3 SDH-AON
光纖接入系統也可分為有源與無源系統。有源系統有基于PDH和SDH之分，拓撲結構可以是環型、總線型、星型或它們的混合型，也有點對點的應用。
11.3.1 概述
1．我國SDH傳輸網的網絡結構：
現階段我國的SDH傳輸網分為四個層面：省際干線層面、省內干線層面、中繼網層面、用戶接入網層面。
(1) 省際干線層面
(2) 省內干線層面
(3) 中繼網層面
(4) 用戶接入網層面：
2．用戶接入網層面：
目前連到用戶的光纖普遍采用SDH技術。SDH技術在接入網的應用已經很普通，但也只能達到FTTC（光纖到路邊）、FTTB（光纖到樓）的程度，光纖的巨大帶寬還沒有到用戶。
SDH系統在干線網中，一個PDH信號作為支路裝入SDH時，一般需要經歷幾次映射和一次（或多次）指針調整才裝入SDH線路。
簡化SDH設備：機架式的大容量SDH設備用于干線，將其直接搬到接入網中使用價格比較昂貴。SDH的干線網的地域管理范圍很寬，它采用管理面積很廣的分布式管理和遠端管理。接入網需要管理的地域范圍比較小，在接入網中的SDH網管系統較少采用遠端管理，雖然采用分布式管理，但它的管理范圍也遠遠小于干線網。SDH的標準速率為155.520 Mbit/s，622.080 Mbit/s，2488.310 Mbit/s和9953.280 Mbit/s。接入網中應用時，所需傳輸數據量比較小，過高的速率很容易造成浪費，因此需要規范低于STM-1的速率，便于在接入網中應用。
3．基于SDH的MSTP
隨著光通信技術的進步，接入網已由普通模擬用戶環路逐步演變成光接入網OAN，另一方面，由于SDH技術的成熟性和先進性，也使其逐步由長途網到中繼網，最后在接入網上得到廣泛應用。
傳輸網絡是所有業務層包括支撐層的平臺，而SDH技術是這個平臺的靈魂。在接入網中，為滿足組網的靈活性和電路的實時調配，SDH技術廣泛應用于用戶端與局端之間，以完善的環保護功能為“最后一公里”提供安全保障。目前看來，無論是PSTN網絡還是移動的基站傳輸，接入網傳輸系統仍然以提供TDM業務傳輸為主。
下一代SDH的核心技術：基于SDH的MSTP
目前，對于各運營商的城域傳送網，應從采用單純的SDH設備轉向下一代基于SDH的多業務傳送平臺（MSTP）。
MSTP可以基于多種線路速率實現，包括155/622Mb/s、2.5Gb/s和10Gb/s等。一方面，MSTP保留了固有的TDM交叉能力和傳統的SDH/PDH業務接口，繼續滿足話音業務的需求；另一方面，MSTP提供ATM處理、Ethernet透傳以及Ethernet L2交換功能來滿足數據業務的匯聚、梳理和整合的需要。它的優勢是非常明顯的，能夠兼容目前大量應用的TDM業務，又滿足日益增長的數據業務(IP、ATM)的要求；MSTP采用了目前最為成熟的SDH組網和保護技術，卻又吸收了ATM和IP自身所具有流量控制與保護屬性，實現了多業務的高效傳輸。采用動態時隙分配技術與彈性分組環技術的解決方案日趨成熟。總之，采用環狀組網結構，提供IP優化的綜合業務傳輸平臺，在城域網匯聚層與接入層將是最好的選擇。
11.3.2 應用方案

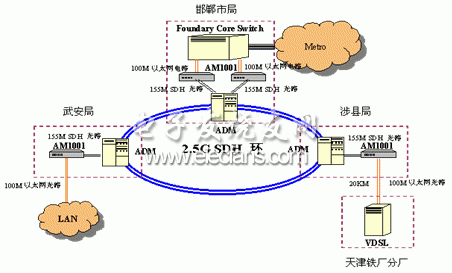

1、實際運用例1：
2、實際運用例2：
3、本實訓室SDH/MSTP應用系統
（結合組織學生實地熟悉設備進行理論聯系實際的講述）
（1）系統介紹
本通信系統平臺為新型的多業務節點與組建的SDH/MSTP光纖傳輸系統，仿真電信公眾網絡的通信網模式。
光纖傳輸系統由SDH 155Mbit/s設備的3個ADM和光纖形成，分別向各個區域提供4個E1、2個RJ-45網絡接口?？梢詾檫B接電話業務節點、數據業務節點等提供光纖傳輸網絡。
語音業務節點有2臺數字程控交換機系統，各具備2Mbit/s數字中繼接口；數據業務節點有仿真以太公眾網接口和由網絡交換機、網絡配線架、數據雙絞線網絡等構成的LAN。
在本通信系統平臺上可以演示各種基礎的通信技術，尤其對于光纖通信技術的學習有比較大的幫助。
（2）系統的組成結構

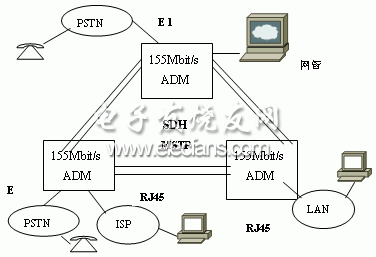

通信系統平臺由數字交換設備、數據交換設備和光纖傳輸設備組成。系統的組成結構如圖所示。
