11.4 ATM-PON系統
11.4.1 PON系統概述
1、PON（無源光網絡）：
PON作為一種新興的覆蓋最后一公里的寬帶接入光纖技術，其在光分支點不需要節點設備，只需安裝一個簡單的光分支器即可，因此具有節省光纜資源、帶寬資源共享、節省機房投資、設備安全性高、建網速度快、綜合建網成本低等優點。PON將是一種非常優秀的寬帶接入解決方案，并最終將鋪設到每條街、每條路和每棟大樓”。
2、分類
PON包括ATM-PON（APON，即基于ATM的無源光網絡）和Ethernet-PON（EPON，基于以太網的無源光網絡）兩種。
APON在傳輸質量和維護成本上有很大優勢，其發展目前已經比較成熟，國內都有實用化的APON產品。2000年11月，為了彌補APON標準缺乏視頻能力、不充分的帶寬、過于復雜、造價過高等因素，同時以太網開始進入城域網和廣域網領域，為了實現各網的無縫連接，人們考慮將以太網和PON相結合，EPON應運而生。
事實上，APON和EPON具有很多PON的共同優點，APON和EPON之爭本質上是核心網中的ATM和IP之爭在接入網中的繼續。對于傳統的電信公司、綜合的電信運營商來說，采用的很可能是APON；而在CATV領域，以及對于以數據為中心的新生的電信公司和運營商來說，可能會傾向于采用EPON。
基于ATM技術的APON因?yàn)锳TM技術和光網泡沫的原因而沒有真正應用，而后來的EPON由于采用單一的基于以太網的幀結構，處理話音時可能會產生QoS問題，無論如何，作為解決“最后一公里”瓶頸的理想技術，作為成本最低且功能最全面的接入方法，PON技術必將在未來十年成為電信企業的首選。
3、強調概念：
（1）無源光網絡PON是OAN的一種，成本低、業務透明易于維護得到廣泛運用。
（2）OLT為ODN提供網絡接口并連接一個或多個ONU；ODN為OLT與ONU 提供傳輸手段。若ODN 全部用光分路器（OBD）等無源器件組成，則為無源光網絡PON。ONU 為OAN提供用戶側接口并和ODN相連。
（3）無源光網絡PON使用的綜合技術：雙工、復用、多址、光偶合技術：
（4）按照上下行復用方式不同：TCM（單纖：時間壓縮復用）/SDM（雙纖：空分復用）。當前實際工程多使用SDM方式。
（5）OLT到ONU 的下行信號傳輸采用TDM技術，以連續廣播方式由OLT向ONU發送，ONU根據各自的ID號從下行數據流中提取屬于自己的信息；上行信號傳輸采用TDMA方式，將上行信道分為若干個時隙，各ONU的信號在規定的時間內以突發模式向上發送信息。
（6）OLT與各個ODN的距離不同，必須測量ODN到OLT的信號延遲時間。根據不同時延，OLT控制ONU在特定的時隙發送，稱測距。
（7）PON的傳輸方案是以1310nm波長區傳送窄帶業務信號，以1550nm波長區傳送寬帶業務信號。這樣做的好處是：1310/1550nm波分復用器件價格便宜，能經濟地傳送窄帶業務，同時1550nm波長區的光纖損耗小，宜于傳送寬帶信號。由于 PON是一種采用添加分光技術的以光纖為主的結構，故不適合采用總線型結構，多采用無源雙星（DSP）或樹型結構。
（8）PON的主要傳輸技術有FDM、TDM和DWDM等多種方式，并且還將進一步發展。在一些PON系統中，CATV在同一光纜上作為數字信號進行基帶傳輸，但波長不同。由于PON采用波分復用和光源光功率分離技術，網上的設備共享，業務透明，從而可以支持良好的網絡管理系統，使運營費用較低，實現多種業務綜合。
11.4.2 A-PON系統特點
1．A-PON系統模型：

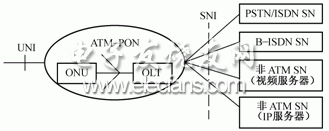

A-PON系統模型如圖所示。
2、APON系統主要特點
在寬帶光纖接入技術中，電信運營者和設備供應商普遍認為APON是最有效的，它構成了既提供傳統業務又提供先進多媒體業務的寬帶平臺。根據G.983.1規范的ATM無源光網絡，OLT最多可尋址64個ONU，PON所支持的虛通路（VP）數為4096，PON尋址使用ATM信元頭中的12位VP域。
APON系統采用統計時分復用、動態帶寬分配技術。電信網的核心網部分正在ATM化，接入網也正在開始大量應用PON系統。為了使接入網部分的PON和核心網的ATM化趨勢相兼容，合乎邏輯的作法是使PON攜帶的信息ATM化，這種ATM化的PON稱為ATPON。
主要有下述特點：
（1）理想的光纖接入網：無源純介質的ODN對傳輸技術體制的透明性，使APON成為未來光纖到家、光纖到辦公室、光纖到大樓的最佳解決方案。
（2）低成本：樹型分支結構，多個ONU共享光纖介質使系統總成本降低；純介質網絡，徹底避免了電磁和雷電的影響，維護運營成本大為降低。
（3）高可靠性：局端至遠端用戶之間沒有有源器件，可靠性較有源OAN大提高。
（4）綜合接入能力：能適應傳統電信業務PSTN/ISDN；可進行Internet Web瀏覽；同時具有分配視頻和交互視頻業務（CATV和VOD）能力。
（5）基于ATM的APON是OAN的發展趨勢。APON是一個支持寬帶業務的無源光纖網。在這種結構中，ONU到端局距離可長達10公里。下行速率為155Mb/s或622Mb/s，上行速率為155Mb/s。在下行方向和上行方向上均采用基于信元的傳輸方案?？芍苯优cATM的VOD網絡兼容。APON在下行方向采用時分復用（TDM）技術，上行方向執行TDMA協議。上行方向上的給定時刻只允許一個用戶傳輸。
（6）A-PON設備復雜、傳輸帶寬比較有限。
3、APON的拓?fù)浣Y(jié)構
APON、EPON通常都采用星形拓?fù)浣Y(jié)。APON的拓?fù)浣Y(jié)構如圖所示。
