11.5 E-PON系統

    EPON是指采用PON的拓撲結構實現以太網的接入。是PON技術與以太技術結合的產物。

11.5.1 E-PON系統概述

1、E-PON系統拓撲結構

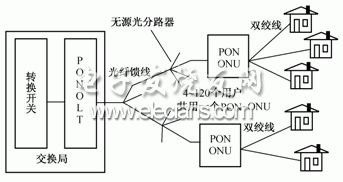

    APON、EPON通常都采用星形拓撲結，如圖所示為EPON組成結構圖。

2、EPON的傳輸技術

（1）EPON下行傳輸：

    EPON下行傳輸幀結構如圖8-12所示。下行采用TDM以廣播方式向各個ONU傳送。按照IEEE G.802.3組成可變長度的數據包，每個ONU分配一個數據包，每個數據包由信頭、可變長度凈負荷和誤碼檢測域組成。

（2）EPON在上行傳輸：

    EPON在上行傳輸時，采用TDMA技術將多個ONU的上行信息組織成一個TDM信息流傳送到OLT。如圖8-13所示。每個ONU有一個TDM控制器，它與OLT的定時信息一起，控制上行數據包的發送時刻，以避免復合時相互間發生碰撞和沖突。

3、E-PON系統類型

（1）EPON光路波長分配

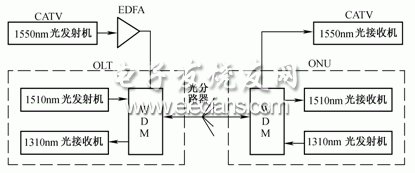

    EPON的光路可以使用兩個波長，也可以使用三個波長。E-PON系統類型可分為2個波長系統和3個波長系統：

（2）EPON的兩波長結構

    工程中普遍采用兩波長結構，EPON的兩波長結構如圖所示，1510nm波長用來攜帶下行數據、語音和數字視頻業務，1310nm波長用來攜帶上行用戶語音信號和點播數字視頻、下載數據的請求信號。

11.5.2 E-PON系統的工程運用

1、SDD/TDM/TDMA系統（當前實際運用最多的系統）

以電信運行商光纜接入工程為例說明：

舉例1：

   鐵通語音業務光纖接入實例。

舉例2：

   電信寬帶數據業務的光纖接入實例。
