11.6 光纖線路施工技能

11.6.1 光纖接續

    光纜接續是一項細致的工作，特別在端面制備、熔接、盤纖等環節，要求操作者仔細觀察，周密考慮，操作規范。
1、盤纖　　

    盤纖是一門技術，也是一門藝術?？茖W(xué)的盤纖方法，可使光纖布局合理、附加損耗小、經得住時間和惡劣環境的考驗，可避免因擠壓造成的斷纖現象。

（1）盤纖規則
①沿松套管或光纜分歧方向?yàn)閱卧M(jìn)行盤纖，前者適用于所有的接續工程；后者僅適用于主干光纜末端且為一進多出。分支多為小對數光纜。該規則是每熔接和熱縮完一個或幾個松套管內的光纖、或一個分支方向光纜內的光纖后，盤纖一次。優點是避免了光纖松套管間或不同分支光纜間光纖的混亂，使之布局合理、易盤、易拆，更便于日后維護。

②以預留盤中熱縮管安放單元為單位盤纖，此規則是根據接續盒內預留盤中某一小安放區域內能夠安放的熱縮管數目進行盤纖。避免了由于安放位置不同而造成的同一束光纖參差不齊、難以盤纖和固定，甚至出現急彎、小圈等現象。

③特殊情況，如在接續中出現光分路器、上/下路尾纖、尾纜等特殊器件時要先熔接、熱縮、盤繞普通光纖，在依次處理上述情況，為了安全常另盤操作，以防止擠壓引起附加損耗的增加。

（2）盤纖的方法　　

①先中間后兩邊，即先將熱縮后的套管逐個放置于固定槽中，然后再處理兩側余纖。優點：有利于保護光纖接點，避免盤纖可能造成的損害。在光纖預留盤空間小、光纖不易盤繞和固定時，常用此種方法。　　

②從一端開始盤纖，固定熱縮管，然后再處理另一側余纖。優點：可根據一側余纖長度靈活選擇銅管安放位置，方便、快捷，可避免出現急彎、小圈現象。 　　

③特殊情況的處理，如個別光纖過長或過短時，可將其放在最后，單獨盤繞；帶有特殊光器件時，可將其另一盤處理，若與普通光纖共盤時，應將其輕置于普通光纖之上，兩者之間加緩沖襯墊，以防止擠壓造成斷纖，且特殊光器件尾纖不可太長?！?/p>

④根據實際情況采用多種圖形盤纖。按余纖的長度和預留空間大小，順勢自然盤繞，且勿生拉硬拽，應靈活地采用圓、橢圓、“CC”、“～”多種圖形盤纖（注意R≥4cm），盡可能最大限度利用預留空間和有效降低因盤纖帶來的附加損耗。

2、端面的制備

    光纖端面的制備包括剝覆、清潔和切割這幾個環節。 合格的光纖端面是熔接的必要條件，端面質量直接影響到熔接質量。
①光纖涂面層的剝除 　　

    光纖涂面層的剝除,要掌握平、穩、快三字剝纖法。“平”，即持纖要平。左手拇指和食指捏緊光纖，使之成水平狀，所露長度以5cm為準，余纖在無名指、小拇指之間自然打彎，以增加力度，防止打滑。“穩”，即剝纖鉗要握得穩。“快”即剝纖要快，剝纖鉗應與光纖垂直，上方向內傾斜一定角度，然后用鉗口輕輕卡住光纖右手，隨之用力，順光纖軸向平推出去，整個過程要自然流暢，一氣呵成。

②裸纖的清潔 　　

    裸纖的清潔，應按下面的兩步操作： 　　

    觀察光纖剝除部分的涂覆層是否全部剝除，若有殘留，應重新剝除。如有極少量不易剝除的涂覆層，可用綿球沾適量酒精，一邊浸漬，一邊逐步擦除。

    將棉花撕成層面平整的扇形小塊，沾少許酒精（以兩指相捏無溢出為宜），折成“V”形，夾住以剝覆的光纖，順光纖軸向擦拭，力爭一次成功，一塊棉花使用2～3次后要及時更換，每次要使用棉花的不同部位和層面，這樣即可提高棉花利用率，又防止了探纖的兩次污染。

③裸纖的切割
　　裸纖的切割是光纖端面制備中最為關鍵的部分，精密、優良的切刀是基礎，而嚴格、科學的操作規范是保證。　　

a.切刀的選擇?！　?/p>

    切刀有手動（如日本CT—07切刀）和電動（如愛立信FSU—925）兩種。前者操作簡單，性能可靠，隨著操作者水平的提高，切割效率和質量可大幅度提高，且要求裸纖較短，但該切刀對環境溫差要求較高。后者切割質量較高，適宜在野外寒冷條件下作業，但操作較復雜，工作速度恒定，要求裸纖較長。熟練的操作者在常溫下進行快速光纜接續或搶險，采用手動切刀為宜；反之初學者或在野外較寒冷條件下作業時，采用電動切刀?！　?/p>

b.操作規范　　

    操作人員應經過專門訓練掌握動作要領和操作規范。首先要清潔切刀和調整切刀位置，切刀的擺放要平穩，切割時，動作要自然、平穩、勿重、勿急，避免斷纖、斜角、毛刺及裂痕等不良端面的產生。另外學會“彈鋼琴”，合理分配和使用自己的右手手指，使之與切口的具體部件相對應、協調，提高切割速度和質量。
c.謹防端面污染　　

    熱縮套管應在剝覆前穿入，嚴禁在端面制備后穿入。裸纖的清潔、切割和熔接的時間應緊密銜接，不可間隔過長，特別是以制備的端面，切勿放在空氣中。移動時要輕拿輕放，防止與其他物件擦碰。在接續中應根據環境，對切刀“V”形槽、壓板、刀刃進行清潔，謹防端面污染。

3、光纖熔接

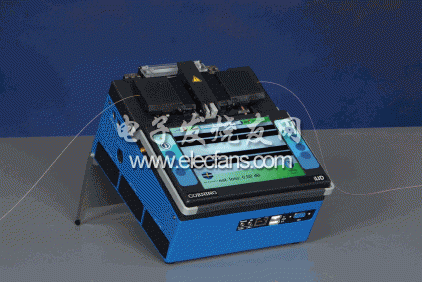

　　光纖熔接是接續工作的中心環節，因此高性能熔接機和熔接過程中科學操作是十分必要的。熔接機比以往更直觀易用，如Corning Cable Systems的OptiSplice iLID，就像全功能的PC，它隨機帶有培訓錄像，可以演示基本的使用、維護技巧。熔接機如圖所示。

(1)熔接機的選擇:

    應根據光纜工程要求，配備蓄電池容量和精密度合適的熔接設備。按照經驗，日本FSM—30S電弧熔接機性能優良、運行穩定、熔接質量高，且配有防塵防風罩、大容量電池，適宜于各種大中型光纜工程。而西門子X—76熔接機體積較小、操作簡單、備有簡易切刀，蓄電池和主機合二為一，攜帶方便，精度比前者稍差，電池容量較小適宜于中小型光纜工程。

(2)熔接程序: 　　

    熔接前根據光纖的材料和類型，設置好最佳預熔主熔電流和時間以及光纖送入量等關鍵參數。熔接過程中還應及時清潔熔接機“V”形槽、電極、物鏡、熔接室等，隨時觀察熔接中有無氣泡、過細、過粗、虛熔、分離等不良現象，注意OTDR測試儀表跟蹤監測結果，及時分析產生上述不良現象的原因，采取相應的改進措施。如多次出現虛熔現象，應檢查熔接的兩根光纖的材料、型號是否匹配，切刀和熔接機是否被灰塵污染，并檢查電極氧化狀況，若均無問題則應適當提高熔接電流。

(3)確保光纜接續質量: 　　

    加強OTDR測試儀表的監測，對確保光纖的熔接質量、減小因盤纖帶來的附加損耗和封盒可能對光纖造成的損害，具有十分重要的意義。在整個接續工作中，必須嚴格執行OTDR測試儀表的四道監測程序： 　

①熔接過程中對每一芯光纖進行實時跟蹤監測，檢查每一個熔接點的質量；

②每次盤纖后，對所盤光纖進行例檢，以確定盤纖帶來的附加損耗；

③封接續盒前對所有光纖進行統一測定，以查明有無漏測和光纖預留空間對光纖及接頭有無擠壓；

④封盒后，對所有光纖進行最后監測，以檢查封盒是否對光纖有損害?！　?br /> 　　總之，要培養嚴謹細致的工作作風，勤于總結和思考，才能提高實踐操作技能，降低接續損耗，全面提高光纜接續質量。

11.6.2 室內光纖的敷設

1、室內光纜主要應用

    室內光纜主要是應用于水平子系統和垂直主干子系統的敷設。水平子系統光纜的敷設與雙絞線非常類似，只是由于光纜的抗拉性能更差，因此，在牽引時應當更為小心，曲率半徑也要更大。垂直主干子系統光纜用于連接設備間至各個樓層配線間，一般裝在電纜豎井或上升房中?！　?/p>

2、室內光纜敷設注意事項

（1）為了防止下垂或滑落，在每個樓層的槽道上、下端和中間，必須將光纜牢牢地固定住。通常情況下，可采用尼龍?jiān)鷰Щ蜾撝瓶ㄗ舆M(jìn)行有效的固定。最后，還應用油麻封堵材料將建筑內各個樓層光纜穿過的所有槽洞、管孔的空隙部分堵塞密封，并應采取加堵防火材料等防火措施，以達到防潮和防火的效果。　　

（2）敷設光纜時應當按照設計要求預留適當?shù)拈L度，一般在設備端應當預留5m-10m，如有特殊要求再適當延長?！　?/p>

11.6.3 室外光纖的敷設

    室外光纜主要用于建筑群子系統的布線。在實施建筑群子系統布線時，應當首選管道光纜，只有在不得已的情況下，才選用直埋光纜或架空光纜　　

1、管道光纜的敷設　　

（1）清刷并試通。敷設光纜前，應逐段將管孔清刷干凈并試通。清掃時應用專制的清刷工具，清刷后應用試通棒作試通檢查。塑料子管的內徑應為光纜外徑的1.5倍。當在一個水泥管孔中布放兩根以上的子管時，子管等效總外徑應小于管孔內徑的85%。　　

（2） 布放塑料子管。當穿放兩根以上塑料子管時，如管材為不同顏色時，端頭可以不作標記。如果管材顏色相同或無顏色，則應在其端頭分別做好標記。

3）光纜牽引。光纜一次牽引長度一般應小于1000m。超過該距離時，應采取分段牽引或在中間位置增加輔助牽引方式，以減少光纜張力并提高施工效率。為了在牽引過程中保護光纜外表不受損傷，在光纜穿入管孔、管道拐彎處或與其他障礙物有交叉時，應采用導引裝置或喇叭口保護管等保護措施?！　?/p>

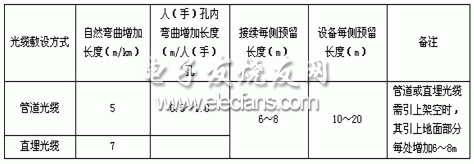

（4）預留余量。光纜敷設后，應逐個在人孔或手孔中將光纜放置在規定的托板上，并應留有適當余量，以防止光纜過于繃緊。在人孔或手孔中的光纜需要接續時，其預留長度應符合表中規定的最小值。

（5）接頭處理。光纜在管道中間的管孔內不得有接頭。當光纜在人孔中沒有接頭時，要求光纜彎曲放置在光纜托板上固定綁扎，不得在人孔中間直接通過，否則既影響施工和維護，又容易導致光纜損壞。當光纜有接頭時，應采用蛇形軟管或軟塑料管等管材進行保護，并放在托板上予以固定綁扎如表所示。

（6）封堵與標識。光纜穿放的管孔出口端應封堵嚴密，以防止水份或雜物進入管內。光纜及其接續均應有識別標志，并注明編號、光纜型號和規格等。在嚴寒地區還應采取防凍措施，以防光纜受凍損壞。如遇光纜可能被碰損壞的情況，可在上面或周圍設置絕緣板材進行隔斷保護?！　?/p>

2、直埋光纜的敷設　　

（1）埋入深度。直埋光纜由于直接埋在地面下，所以，必須與地面有一定的距離，借助于地面的張力，使光纜不被損壞，同時，還應保證光纜不被凍壞。

（2）光纜溝的清理和回填。溝底應平整，無碎石和硬土塊等有礙于光纜敷設的雜物。如溝槽為石質或半石質，在溝底還應鋪墊10cm厚的細土或砂土并抄平。光纜敷設后，應先回填30cm厚的細土或沙土作為保護層，嚴禁將碎石、磚塊、硬土塊等混入保護土層。保護層應采用人工方式輕輕踏平。

（3）光纜敷設。同溝敷設光纜或電纜時，應同期分別牽引敷設。如果與直埋電纜同溝敷設，應先敷設電纜，后敷設光纜，并在溝底平行排列。如同溝敷設光纜，應同時分別布放，在溝底不得交叉或重疊放置。光纜應平放于溝底或自然彎曲以釋放光纜應力，如有彎曲或拱起，應設法放平，但絕對不可以采用腳踩等強硬方式。直埋光纜的埋入深度如表9-2所示。直埋光纜與其他管線及建筑物間的最小凈距如表9-3所示。

（4）進行標識。直埋光纜的接頭處、轉彎點、預留長度處或與其他管線的交匯處，應設置標志，以便日后的維護檢修。標志既可以使用專制的標識，也可借用光纜附近的永久性建筑，測量該建筑某部位與光纜的距離，并進行記錄以備查考。

3、架空光纜的敷設　　

（1）架設并檢查鋼絞線。對于非自承重的架空光纜而言，應當先行架設承重鋼絞線（吊線），并對鋼絞線進行全面的檢查。鋼絞線應無傷痕和銹蝕等缺陷，絞合緊密、均勻、無跳股。吊線的原始垂度和跨度應符合設計要求，固定吊線的鐵桿安裝位置正確、牢固，周圍環境中無施工障礙。

（2） 光纜敷設。光纜敷設時應借助于滑輪牽引，下垂彎度不得超過光纜所允許的曲率半徑。牽引拉力不得大于光纜所允許的最大拉力，牽引速度應緩和均勻，不能猛拉緊拽。光纜在架設過程中和架設完成后的伸長率應小于0.2%。當采用掛鉤吊掛非自承重光纜時，掛鉤的間距一般為50cm，誤差不大于3cm。　　

（3）預留光纜。中負荷區、重負荷區和超重負荷區布放的架空光纜，應在每根電桿上預留一定長度的光纜，輕負荷區則可每3-5桿再作預留。光纜與電桿、建筑或樹木的接觸部位應穿放長度約90cm的聚乙烯管加以保護。另外，由于光纜本身具有一定的自然彎曲，因此，在計算施工使用的光纜長度時，應當每公里增加5m左右。架空光纜與其他建筑物、樹木的最小間距如表9-4所示。

11.6.4 光纖布線中其他事項說明

    在光纖布線中，衰減產生的原因有內在的外在的。內在衰減與光纖材料有關，而外在衰減與施工安裝有關。內在衰減的降低有賴于光纜生產商，他們將致力于材料和工藝的改良。外在衰減一般是由光纖鋪設時變型、光纖與光源耦合損耗以及光纖之間連接損耗造成的。這些可以通過施工人員的努力去減少。因此，在施工當中，我們應當注意：　　

（1）彎曲光纜時不能超過最小的彎曲半徑?！　?/p>

（2）鋪設光纜的牽引力不應超過最大鋪設張力。同時應避免使光纖受到過渡的外力（側壓、沖擊、彎曲、扭曲等）。　　

（3）光纜應用要從應用、備份和擴容三個方面去考慮的。
