2.1.1 硬件電路與工作原理
1. 硬件電路

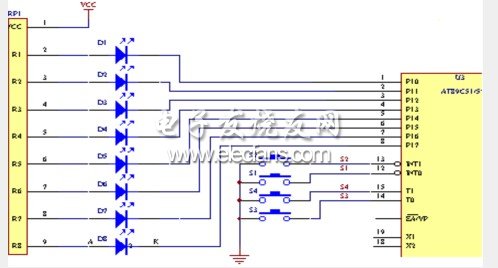

硬件電路如圖2.1所示，AT89S51是MCS-51系列單片機中的一種，通常采用40腳DIP封裝，1腳～8腳是4個并行輸入/輸出端口(P0口、P1口、P2口、P3口)中的一個，稱為P1口，8條口線用P1。0～P1。7表示，這8個引腳均可帶最大20mA灌電流負載，可以直接驅動發光二極管，圖示電路中D0～D7為8只發光二極管，RP1為排阻，第一腳為排阻的公共端，各經300Ω電阻限流后接在+5V電源與P1端口之間。S1～S4為按鍵，接在12～15腳之間，它是單片機P3口的幾根I/O口線。
圖2.1
2. 工作原理
從圖上可以看出，當P1.0～P1.7中某個引腳輸出低電平時，則發光二極管上有電流流過，發光二極管發光，否則，當對應引腳為高電平時，發光二極管上無電流流過，發光二極管熄滅。S1～S4由于按鍵一端接地，當按鍵按下時，對應的引腳被拉成低電平。單片機通過查詢這幾根口線的高低電平狀態，就知道對應的按鍵是否按下。
2.1.2 控制程序
1. 主程序流程圖

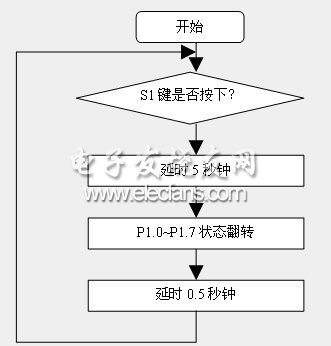

圖2.2
2. 控制程序
ORG 0000H
LJMP MAIN
ORG 0003H
CLR 20H.0 ;清除按鍵標志
RETI ;中斷返回
ORG 000BH
LJMP DELAY ;25ms延時中斷服務程序
MAIN: SETB 20H.0 ;初始化按鍵標志
MOV TMOD,#01H ;初始化定時計數器T0
MOV TL0,#00H ;
MOV TH0,#4CH ;
MOV B,#20 ;定時中斷次數初始化
SETB IT0 ;設置外部中斷的響應方式
SETB EA ; 中斷系統初始化
SETB EX0 ;
SETB ET0 ;
SETB PX0 ;
MOV P1,#00H ;P1口狀態初始化
SETB TR0 ;啟動定時器T0
BEGIN: JB 20H.0,SHOW;判斷是否按鍵
MOV B,#250 ;是，延時5秒保持現有狀態
CJNE B,#00,$ ; 延時時間是否到了?沒到，等待
MOV A,P1 ;到了狀態翻轉
CPL A ;
MOV P1,A ;
SJMP BEGIN ; 循環原過程
DELAY: MOV TL0,#00H ; 定時中斷服務程序
MOV TH0,#4CH
DJNZ B,LOOP
MOV B,#20
LOOP: RETI
END
【小貼士】： 任務中假設單片機外接的石英晶體振蕩器的頻率為11.0592MHz,定時器、中斷的使用我們將在核心模塊的單元五中講解，各種指令及ORG、END等偽指令將在核心模塊的單元三、四中詳細講解。
2.1.3 源程序的編輯、編譯、下載
打開“偉福”模擬仿真軟件進行程序的編輯、編譯。
打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。
