從剛才的任務中，我們看到發光二極管隨著程序的運行，有規律的閃動，那么，現在我們來看看單片機是怎樣將程序中運行的結果送給發光二極管的。原來，89S51單片機上有4組8位I/O口：P0、P1、P2和P3口，P1、P2和P3為準雙向口，P0口則為雙向三態輸入輸出口，他們在單片機中，主要承擔了和單片機外部設備打交道的任務，下面我們分別介紹這幾個I/O口：

　　(1) P0口和P2口：

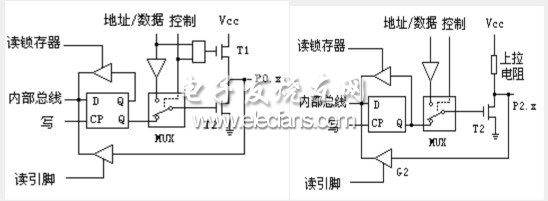

　　圖2.3、圖2.4為P0口和P2口其中一位的電路圖，由圖可見，電路中包含一個數據輸出鎖存器和兩個三態數據輸入緩沖器，另外還有一個數據輸出的驅動和控制電路。它他們除了作普通的輸入輸出口，直接和外部設備打交道外，還一起可以作為外部地址總線，P0口身兼兩職，既可作為地址總線，也可作為數據總線。

　　圖 2.3 P0口鎖存器和緩沖器結構                                              圖2.4 P2口鎖存器和緩沖器結構

　　在系統外部擴展數據存儲器或程序存儲器時，P2口可作為的地址總線的高8位AB8-AB15，P0口作為地址總線的低8位AB0-AB7可由ALE鎖存。

　　P0口在作輸出入口使用時，由于它無內部上拉電阻，為了在口線上輸出高電平并具有一定的驅動能力，必須外接上拉電阻。作輸入口使用時，為了防止口鎖存器對輸入口線的輸入信號造成影響，必須先往口鎖存器寫1。同理，P2口作輸入時，也必須先往口鎖存器寫1。

　　(2) P1口：

　　圖2.5為P1口其中一位的電路圖，P1口為8位準雙向口，每一位均可單獨定義為輸入或輸出口，當作為輸入口時，1寫入鎖存器，Q(非)=0，T2截止，內上拉電阻將電位拉至"1"，此時該口輸出為1，當0寫入鎖存器，Q(非)=1,T2導通，輸出則為0。作為輸入口時，鎖存器置1，Q(非)=0，T2截止，此時該位既可以把外部電路拉成低電平，也可由內部上拉電阻拉成高電平，正因為這個原因，所以P1口常稱為準雙向口。

　　圖 2.5 P1口鎖存器和緩沖器結構

　　需要說明的是，作為輸入口使用時，有兩種情況，其一是：首先是讀鎖存器的內容，進行處理后再寫到鎖存器中，這種操作即讀—修改—寫操作，象JBC(邏輯判斷)、CPL(取反)、INC(遞增)、DEC(遞減)、ANL(與邏輯)和ORL(邏輯或)指令均屬于這類操作，當然，P0、P2口也具有讀—修改—寫操作功能。其二是：讀P1口線狀態時，打開三態門G2,將外部狀態讀入CPU。和P0、P2口一樣，為防止口鎖存器對輸入口線造成影響，P1口作輸入時，也必須先往口鎖存器寫1。

　　(3) P3口：

　　P3口的電路如圖2.6所示，P3口為準雙向口，它除了有I/O口功能外，還具有第二功能。為適應引腳的第二功能的需要，增加了第二功能控制邏輯，在真正的應用電路中，第二功能顯得更為重要。由于第二功能信號有輸入輸出兩種情況，我們分別加以說明。

　　P3口的第一功能和P1口一樣。

　　圖 2.6 P3口線邏輯電路圖

　　下面，我們著重討論P3口的第二功能，P3口的第二功能各管腳定義如下：

　　P3.0 串行輸入口(RXD)

　　P3.1 串行輸出口(TXD)

　　P3.2 外中斷0(INT0)

　　P3.3 外中斷1(INT1)

　　P3.4 定時/計數器0的外部輸入口(T0)

　　P3.5 定時/計數器1的外部輸入口(T1)

　　P3.6 外部數據存儲器寫選通(WR)

　　P3.7 外部數據存儲器讀選通(RD)

　　對于第二功能為輸出的引腳，當作I/O口使用時，第二功能信號線應保持高電平，與非門開通，以維持從鎖存器到輸出口數據輸出通路暢通無阻。而當作第二功能口線使用時，該位的鎖存器置高電平，使與非門對第二功能信號的輸出是暢通的，從而實現第二功能信號的輸出。對于第二功能為輸入的信號引腳，在口線上的輸入通路增設了一個緩沖器，輸入的第二功能信號即從這個緩沖器的輸出端取得。而作為I/O口線輸入端時，取自三態緩沖器的輸出端。這樣，不管是作為輸入口使用還是第二功能信號輸入，輸出電路中的鎖存器輸出和第二功能輸出信號線均應置“1”。
