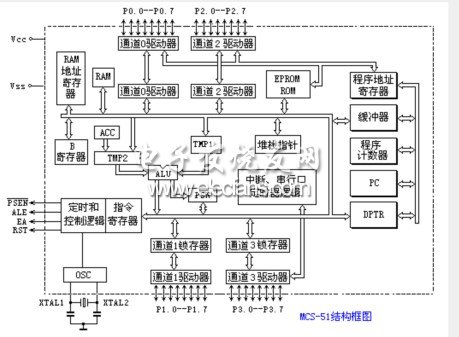

知道了單片機通過I/O口與外設打交道，也知道了單片機的程序與數據如何保存，到底單片機是如何運行程序的?原來單片機和其他微機一樣，也擁有一個中央處理器(CPU),它是整個單片機的核心部件，是8位數據寬度的處理器，能處理8位二進制數據或代碼，CPU負責控制、指揮和調度整個單元系統協調的工作，完成運算和控制輸入輸出功能等操作。 它在單片機中的核心地位見圖2.10所示。它通過單片機的內部總線，將單片機內部的各個部分：程序存儲器(ROM)、數據存儲器(RAM)、定時/計數器、并行接口、串行接口和中斷系統等聯系在一起，內部總線有三種：數據總線，專門用來傳送數據信息，地址總線專門用來傳送地址信息，選中各操作單元，控制總線專門用來傳送CPU各種控制命令，以便CPU統一指揮協調工作。完成程序所要執行的各種功能。CPU執行程序一般包括兩個主要過程：第一，就是從程序存儲器中取出指令，指令的地址由PC指針提供，在前面我們已經知道，PC指針在CPU取指后會自動加一，所以PC指針總是指向下一個將要取出的指令代碼或操作數。這樣，就能保證程序源源不斷往下執行。第二，就是執指過程，取出的指令代碼首先被送到CPU中控制器中的指令寄存器，再通過指令譯碼器譯碼變成各種電信號，從而實現指令的各種功能。

　　4. 怎樣保證CPU工作?

　　現在我們知道了單片機怎樣取指、執指，即怎樣運行程序了。那么怎樣才能保證CPU有序的工作?這就必須提到單片機的兩個非常重要的外圍電路：?jiǎn)纹瑱C(jī)的時鐘電路和復位電路。在單片機上面有兩個引腳，分別是它的第18、19腳，其功能如下。

　　Pin19: 時鐘XTAL1腳，片內振蕩電路的輸入端。

　　Pin18: 時鐘XTAL2腳，片內振蕩電路的輸出端。

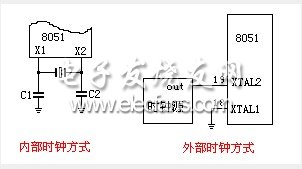

　　89S51的時鐘有兩種方式，一種是片內時鐘振蕩方式，但需在18和19腳外接石英晶體和振蕩電容，振蕩電容的值一般取10p～30p。另外一種是外部時鐘方式，即將XTAL1接地，外部時鐘信號從XTAL2腳輸入。如圖2.11

　　當時鐘電路起振后，產生一定頻率的時鐘信號，單片機的CPU在時鐘信號的控制下，就能一步一步完成自己的工作。通常我們必須了解以下幾種周期。

　　【振蕩周期】：?jiǎn)纹瑱C(jī)外接石英晶體振蕩器的周期。如外接石英晶體的頻率若為12MHz，這其振蕩周期就是1/12微秒。

　　【狀態周期】：?jiǎn)纹瑱C(jī)完成一個最基本的動作所需的時間周期。如掃描一次定時器T0引腳狀態所需要的時間。一個狀態周期=2個振蕩周期。

　　【機器周期】：?jiǎn)纹瑱C(jī)完成一次完整的具有一定功能的動作所需的時間周期。如一次完整的讀操作或?qū)懖僮鲗?duì)應的時間。一個機器周期=6個狀態周期。

　　【指令周期】：執行完某條指令所需要的時間周期，一般需要1～4個機器周期，如MUL AB指令是四機器周期指令。一個指令周期=1～4個機器周期。

　　單片機工作時，除了需要時鐘支持外，還必須有一個初始狀態，即單片機的復位狀態。在單片機外部引腳第9腳，就是專門給單片機提供復位脈沖的。

　　Pin9: RESET/Vpd復位信號復用腳，當89S51通電，時鐘電路開始工作，在RESET引腳上出現24個時鐘周期以上的高電平，系統即初始復位。

　　



　　圖2.11

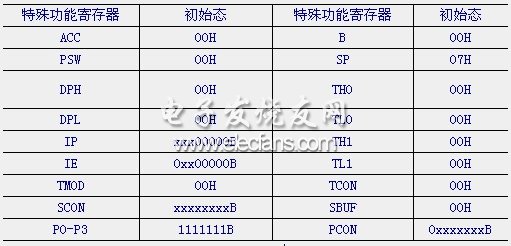

　　初始化后，程序計數器PC指向0000H，P0～P3輸出口全部為高電平，堆棧指鐘寫入07H，其它專用寄存器被清“0”。RESET由高電平下降為低電平后，系統即從0000H地址開始執行程序。然而，初始復位不改變RAM(包括工作寄存器R0-R7)的狀態，89S51的初始態如下表：

　　特殊功能寄存器初始態特殊功能寄存器初始態

　　ACC00HB00H

　　PSW00HSP07H

　　DPH00HTH000H

　　DPL00HTL000H

　　IPxxx00000BTH100H

　　IE0xx00000BTL100H

　　TMOD00HTCON00H

　　SCONxxxxxxxxBSBUF00H

　　P0-P31111111BPCON0xxxxxxxB

　　表2.5

　　89S51的復位方式可以是自動復位，也可以是手動復位，見下圖。此外，RESET/Vpd還是一復用腳，Vcc掉電期間，此腳可接上備用電源，以保證單片機內部RAM的數據不丟失。

　　

圖2.12



　　5. 按鍵為何能打斷原來的工作?

　　在前面的任務中，我們還看到一個現象，只要按一下S1鍵，發光管的閃動就停止5秒，這就相當于打斷了原來既定的工作，等到5秒延時一到，又恢復原來的工作。這就象我們平時通常所說的“中斷”。單片機中也有中斷系統，它有5個中斷源，它們能打斷單片機原來的工作，直到中斷結束才能繼續原來的工作。我們將在模塊五中詳細闡述。

　　6. 發光二極管為何按一定頻率閃爍?

　　在前面的任務中，燈有規律的閃動和按鍵停5秒，都離不開時間。那么，這個時間我們?cè)谇懊娴某绦蛑惺窃鯓拥玫降?原來，在89S51單片機中有兩個定時器T0、T1，我們?cè)谇懊嬉惨呀?jīng)提到了，它在單片機中能夠?qū)崿F(xiàn)定時或計數功能。詳細的用法，在模塊五進行講解。

　　7. 單片機的其他資源

　　通過本次任務的分析，我們基本上知道MCS-51單片機的結構，它由CPU、程序存儲器、數據存儲器、并行輸入輸出口、定時計數器、中斷系統等構成，當然除了本次任務用到的以上資源外，51單片機還有一個串行通訊口。

　　單片機的引腳除了我們前面介紹的4個并I/O口，兩根時鐘引腳(18、19腳)，一根復位引腳(9腳)，兩根電源腳(40、20腳)外，還有以下一些引腳。

　　Pin30: ALE/當訪問外部程序器時，ALE(地址鎖存)的輸出用于鎖存地址的低位字節。而訪問內部程序存儲器時，ALE端將有一個1/6時鐘頻率的正脈沖信號，這個信號可以用于識別單片機是否工作，也可以當作一個時鐘向外輸出。更有一個特點，當訪問外部程序存儲器，ALE會跳過一個脈沖。

        如果單片機是EPROM，在編程其間，將用于輸入編程脈沖。

　　Pin29:當訪問外部程序存儲器時，此腳輸出負脈沖選通信號，PC的16位地址數據將出現在P0和P2口上，外部程序存儲器則把指令數據放到P0口上，由CPU讀入并執行。

　　Pin31: EA/Vpp程序存儲器的內外部選通線，89S51和8751單片機，內置有4kB的程序存儲器，當EA為高電平并且程序地址小于4kB時，讀取內部程序存儲器指令數據，而超過4kB地址則讀取外部指令數據。如EA為低電平，則不管地址大小，一律讀取外部程序存儲器指令。顯然，對內部無程序存儲器的8031,EA端必須接地。

　　在編程時，EA/Vpp腳還需加上21V的編程電壓(8751)。

　　其40個引腳的引腳圖如下：

　　



　　圖2.13
