3.1.1 硬件電路
硬件電路如圖3.1所示。AT89S51是MCS-51系列單片機中的一種，通常采用40腳DIP封裝， 1腳～8腳是4個并行輸入/輸出端口(P0口、P1口、P2口、P3口)中的一個，稱為P1口，8條口線用P1。0～P1。7表示，這8個引腳均可帶最大20mA灌電流負載，可以直接驅動發光二極管，圖示電路中D0～D7為8只LED，各經300Ω電阻限流后接在+5V電源與P1端口之間。圖示電路中18、19腳所接晶振和電容與單片機內部電路組成振蕩器，為單片機提供工作時鐘。9腳所接RC電路構成單片機上電復位電路，單片機只有經過復位才能開始執行程序。

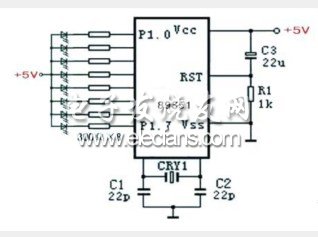

圖3.1 AT89S51單片機P1口外接8只LED發光二極管
工作原理
當P1。0～P1。7中的某端口為低電平時，對應的發光二極管亮，為高電平滅。我們只要控制P1口各位的電平狀態，就可以控制8只LED的亮與滅。例如使(P1)=01010101B=55H， D7、D5、D3、D14只LED亮，D6、D4、D2、D04只LED滅，從效果上看亮與滅是相間隔的;反之，使(P1)=10101010B=AAH，則另外4只LED亮，若反復以一定時間間隔不斷從P1口輪流輸出55H和AAH，則P1口上8只LED會呈現流水彩燈的效果。
3.1.2 控制程序
實現上述8只LED發光二極管控制的程序非常簡單，可以用不同的指令來編程。以下是幾種模式彩燈的控制程序。
1. 將立即數送P1口的程序
ORG 0000H ; 定義程序從程序存貯器0000H單元開始存放
LOOP： MOV P1，#55H ; 立即數55H送P1口，4只LED亮
SJMP LOOP ; 原地踏步
END ; 程序結束
第一條指令指明程序在程序存貯中的存貯位置，第二條指令將立即數55H傳送到P1口，對應的LED燈亮，第三條指令是一條無條件轉移指令，即單片機執行完上一條指令后，會不斷反復指行這條指令，直到電源斷電，第四條是程序結束指令(本例程序演示效果參見隨書光盤)。
2. 通過累加器A控制P1口的程序
ORG 0000H
LOOP： MOV A，#0AAH ;將立即數AAH送累加器A
MOV P1， A ;累加器A中的數送P1端口
SJMP LOOP ;轉移到LOOP
END
3. 流水式彩燈程序
最簡單的流水式彩燈程序也是簡單的，程序流程圖如圖3.2所示，程序如下。
圖3.2 最簡單的流水式彩燈程序流程圖
ORG 0000H
LOOP： MOV P1,#55H ;將立即數55H送P1端口
LCALL TIME ;調延時子程序TIME
MOV P1,#0AAH ;將立即數AAH送P1端口
LCALL TIME ;調延時子程序TIME
SJMP LOOP ;轉移到LOOP
TIME： MOV R6,#200 ;延時子程序TIME
TIME1：MOV R7,#200
TIME2：NOP
NOP
NOP
DJNZ R7,TIME2
DJNZ R6,TIME1
RET
END
4. 開幕式與閉幕式彩燈程序
ORG 0000H
LJMP MAIN ;跳轉到主程序
ORG 0030H
MAIN： MOV R0,#8 ;R0送循環次數8
MOV DPTR,#TAB ;給數據指針賦值
LOOP： MOV A,#00H ;
MOVC A,@ A + DPTR
MOV P1,A
LCALL TIME
INC DPL
DJNZ R0,LOOP
SJMP MAIN
TIME： MOV R6,#200
TIME1： MOV R7,#200
TIME2： NOP
NOP
NOP
DJNZ R7,TIME2
DJNZ R6,TIME1
RET
TAB： DB 81H,0C3H,0E7H,0FFH,18H,3CH,7EH,0FFH
END
3.1.3 源程序的編輯、編譯、下載
打開“偉福”模擬仿真軟件進行程序的編輯、編譯。
打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。
