在前面的任務中，我們還看到，控制彩燈數據有的直接在指令中提供了，有些卻預先制成了表格存放，還有的必須從其他的片內RAM單元中相互傳送，和我們找東西一樣，這就涉及到東西存放的地方。單片機中數據的存取同樣也必須考慮這個問題。我們有個專業術語叫“尋址”。
尋址的“地址”即為操作數所在單元的地址，絕大部分指令執行時都需要用到操作數，那么到哪里去取得操作數呢？最易想到的就是告訴CPU操作數所在的地址單元，從那里可取得響應的操作數，這便是“尋址”之意。MCS-51的尋址方式很多，使用起來也相當方便，功能也很強大，靈活性強。這便是MCS-51指令系統“好用”的原因之一。下面我們分別討論幾種尋址方式的原理。
（1） 直接尋址
指令中操作數直接以單元地址形式出現，例如：
MOV A,68H
這條指令的意義是把內部RAM中的68H單元中的數據內容傳送到累加器A中。值得注意的是直接尋址方式只能使用8位二進制地址，因此這種尋址方式僅限于內部RAM進行尋址。低128位單元在指令中直接以單元地址的形式給出。對于特殊功能寄存器可以使用其直接地址進行訪問，還可以以它們的符號形式給出，只是特殊功能寄存器只能用直接尋址方式訪問，而無其它方法。
如任務中的 MOV P1，#55H其中目標操作數就是直接尋址方式。
（2） 寄存器尋址
寄存器尋址對選定的8個工作寄存器R0-R7進行操作，也就是操作數在寄存器中，因此指定了寄存器就得到了操作數，寄存器尋址的指令中以寄存器的符號來表示寄存器，或A、B、DPTR隱含在操作碼中時，也屬于寄存器尋址。例如：
MOV A,R1
這條指令的意義是把所用的工作寄存器組中的R3的內容送到累加器A中。
值得一提的是工作狀態寄存器的選擇是通過程序狀態字寄存器來控制的，在這條指令前，應通過PSW設定當前工作寄存器組。
如任務中的 MOV P1,A源操作數就是寄存器尋址
（3） 寄存器間接尋址
寄存器尋址方式，寄存器中存放的是操作數，而寄存器間接尋址方式，寄存器中存放的則為操作數的地址，也即操作數是通過寄存器指向的地址單元得到的，這便是寄存器間接尋址名稱的由來。
例如指令：
MOV A,@R0
這條指令的意義是R0寄存器指向地址單元中的內容送到累加器A中。假如R0=#56H，那么是將56H單元中的數據送到累加器A中。
寄存器間接尋址方式可用于訪問內部RAM或外部數據存儲器。訪問內部RAM或外部數據存儲器的低256字節時，可通過R0和R1作為間接寄存器。然而有必要指出，內部RAM的高128字節地址與專用積存器的地址是重疊的，所以這種尋址方式不能用于訪問特殊功能寄存器。
外部數據存儲器的空間為64kB，這時可采用DPTR作為間址寄存器進行訪問，指令如下：
MOVX A,@DPTR
這條指令的意義是與上述類似，不再贅述。
（4） 立即尋址
立即尋址就是把操作數直接在指令中給出，即操作數包含在指令中，指令操作碼的后面緊跟著操作數，一般把指令中的操作數稱為立即數，因此而得名。為了與直接尋址方式相區別，在立即數前加上“#”符號，例如：
MOVX A,#0EH
這條指令的意義是將0EH這個操作數送到累加器A中。
在前面任務中有多條這樣的指令。大家可以自己找找。
（5） 變址尋址
變址尋址是以DPTR或PC作為基址寄存器，以累加器A作為變址寄存器，將兩寄存器的內容相加形成16位地址形成操作數的實際地址。例如：
MOVC A,@A+DPTR
MOVX A,@A+PC
JMP @A+DPTR
在這三條指令中，A作為偏移量寄存器，DPTR或PC作為變址寄存器，A作為無符號數與DPTR或PC的內容相加，得到訪問的實際地址。其中前兩條是程序存儲器讀指令，后一條是無條件轉移指令。
（6） 位尋址
在MCS-51單片機中，RAM中的20H—2FH字節單元對應的位地址為00H—7FH，特殊功能寄存器中的某些位也可進行為尋址，這些單元既可以采用字節方式訪問它們，也可采用位尋址的方式訪問它們。
（7） 相對尋址
相對尋址方式是為了程序的相對轉移而設計的，其夜里是以PC的內容為基址，加上給出的偏移量作為轉移地址，從而實現程序的轉移。轉移的目的地址可參見如下表達式：
目的地址=轉移指令地址+轉移指令字接數+偏移量
值得注意的是，偏移量是有正負號之分的，偏移量的取值范圍是當前PC值的-128～+127之間。
如前面任務中的 TIME1：‥
TIME2：‥
……
DJNZ R7,TIME2
DJNZ R6,TIME1
……
其中DJNE‥指令中的TIME1、TIME2就屬此類,這里目的地址我們是用符號地址表示的。
4. 指令在CPU內部的執行過程？

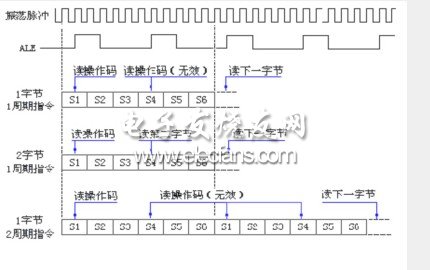

指令是以二進制的形式存放在程序存儲器中的，CPU執行指令的過程是不斷的從程序存儲器取指令，指令譯碼器對指令進行譯碼，并發出與指令相應的微操作信號，完成指令的執行。在這一過程當中，需要根據相應的時序進行操作，程序存儲器操作時序如圖3.3所示
圖3.3 MCS-51單片機取指時序
