3.2.1 硬件電路

　　硬件電路采用實驗開發板上的電路，如圖3.4所示。

　　

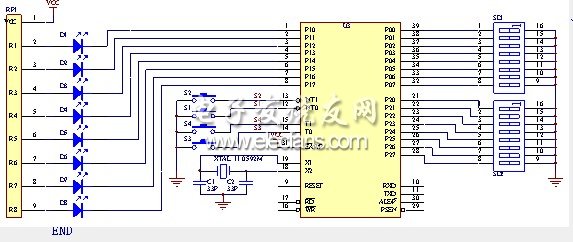

　　圖3.4 單片機做加、減、乘、除運算的電路圖

　　工作原理

　　利用P0口、P2口外接的撥動開關設制運算的數據，利用單片機的算術運算指令進行加、減、乘、除運算，并將結果送P1口發光二極管顯示。

　　3.2.2 程序設計

　　1. 加法運算程序

　　ORG 0000H

　　MOV A，P0

　　MOV R0,P2

　　ADD A，R0

　　MOV P1，A

　　SJMP $

　　END

　　2. 減法運算程序

　　ORG 0000H

　　MOV A，P0

　　MOV R0,P2

　　SUBB A，R0

　　MOV P1，A

　　SJMP $

　　END

　　3. 乘法運算程序

　　ORG 0000H

　　MOV A，P0

　　MOV B，P2

　　MUL AB

　　MOV P1，A

　　SJMP $

　　END

　　4. 除法運算程序

　　ORG 0000H

　　MOV A，P0

　　MOV B，P2

　　DIV AB

　　MOV P1，A

　　SJMP $

　　END

　　3.2.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　3.2.4 相關知識

　　前面的任務里，在加、減、乘、除的過程中，只要改變P0、P2口數據發光二極管的亮滅就發生變化，下面我們來分析任務實現的過程。

　　1. 單片機是怎樣做加、減、乘、除運算的?

　　在單片機CPU內部集成的算術運算部件(主要有加法器和乘法器、除法器)，可以完成加、減、乘、除運算，單片機的算術運算指令經過指令譯碼器譯碼后產生的控制信號控制算術運算部件工作產生運算結果。

　　2. MCS-51單片機有哪些算術運算指令?

　　MCS-51單片機算術運算指令共有24條，算術運算主要是執行加、減、乘、除法四則運算。另外MCS-51指令系統中有相當一部分是進行加、減1操作，BCD碼的運算和調整，我們都?xì)w類為運算指令。雖然MCS-51單片機的算術邏輯單元ALU僅能對8位無符號整數進行運算，但利用進位標志C，則可進行多字節無符號整數的運算。同時利用溢出標志，還可以對帶符號數進行補碼運算。需要指出的是，除加、減1指令外，這類指令大多數都會對PSW(程序狀態字)有影響。這在使用中應特別注意。

　　(1) 不帶進位的加法指令(4條)

　　這4條指令的作用是把立即數，直接地址、工作寄存器及間接地址內容與累加器A的內容相加，運算結果存在A中。

　　ADD A,#data ;(A)+#data→(A) 累加器A中的內容與立即數#data相加，結果存在A中

　　ADD A,data ;(A)+(data)→(A) 累加器A中的內容與直接地址單元中的內容相加，結果存在A中

　　ADD A,Rn ;(A)+(Rn)→(A) 累加器A中的內容與工作寄存器Rn中的內容相加，結果存在A中

　　ADD A,@Ri ;(A)+((Ri))→(A) 累加器A中的內容與工作寄存器Ri所指向地址單元中的內容相加，結果存在A中

　　如任務中“加法程序”里 MOV A，P0

　　MOV R0，P2

　　ADD A，R0

　　就是將P0口與P2口的內容相加。

　　(2) 帶進位的加法指令(4條)

　　這4條指令除與[1]功能相同外，在進行加法運算時還需考慮進位問題。

　　ADDC A,data ;(A)+(data)+(C)→(A) 累加器A中的內容與直接地址單元的內容連同進位位相加，結果存在A中

　　ADDC A,#data ;(A)+#data +(C)→(A) 累加器A中的內容與立即數連同進位位相加，結果存在A中

　　ADDC A,Rn ;(A)+Rn+(C)→(A) 累加器A中的內容與工作寄存器Rn中的內容、連同進位位相加，結果存在A中

　　ADDC A,@Ri ;(A)+((Ri))+(C)→(A) 累加器A中的內容與工作寄存器Ri指向地址單元中的內容、連同進位位相加，結果存在A中

　　(3) 帶借位減法指令(4條)

　　這組指令包含立即數、直接地址、間接地址及工作寄存器與累加器A連同借位位C內容相減，結果送回累加器A中。

　　這里我們對借位位C的狀態作出說明，在進行減法運算中，CY=1表示有借位，CY=0則無借位。OV=1聲明帶符號數相減時，從一個正數減去一個負數結果為負數，或者從一個負數中減去一個正數結果為正數的錯誤情況。在進行減法運算前，如果不知道借位標志位C的狀態，則應先對CY進行清零操作。

　　SUBB A,data ;(A)-(data)- (C)→(A) 累加器A中的內容與直接地址單元中的內容、連同借位位相減，結果存在A中。

　　SUBB A,#data ;(A)-#data -(C)→(A) 累加器A中的內容與立即數、連同借位位相減，結果存在A中。

　　SUBB A,Rn ;(A)-(Rn)-(C)→(A) 累加器A中的內容與工作寄存器中的內容、連同借位位相減，結果存在A中

　　SUBB A,@Ri ;(A)-((Ri))-(C)→(A) 累加器A中的內容與工作寄存器Ri指向的地址單元中的內容、連同借位位相減，結果存在A中。

　　如任務中“減法程序”里 MOV A，P0

　　MOV R0，P2

　　SUBB A，R0

　　就是將P0口與P2口的內容相減。

　　(4) 乘法指令(1條)

　　這個指令的作用是把累加器A和寄存器B中的8位無符號數相乘，所得到的是16位乘積，這個結果低8位存在累加器A，而高8位存在寄存器B中。如果OV=1，說明乘積大于FFH，否則OV=0，但進位標志位CY總是等于0。

　　MUL AB ;(A)×(B)→(A)和(B) 累加器A中的內容與寄存器B中的內容相乘，結果存在A、B中。

　　如任務中“加法程序”里 MOV A，P0

　　MOV B，P2

　　MUL AB

　　就是將P0口與P2口的內容相乘，低字節存于A，高字節存于B。

　　(5) 除法指令(1條)

　　這個指令的作用是把累加器A的8位無符號整數除以寄存器B中的8位無符號整數，所得到的商存在累加器A，而余數存在寄存器B中。除法運算總是使OV和進位標志位CY等于0。如果OV=1，表明寄存器B中的內容為00H，那么執行結果為不確定值，表示除法有溢出。

　　DIV AB ;(A)÷(B)→(A)和(B) 累加器A中的內容除以寄存器B中的內容，所得到的商存在累加器A，而余數存在寄存器B中。

　　如任務中“加法程序”里 MOV A，P0

　　MOV B，P2

　　DIV AB

　　就是將P0口與P2口的內容相除，商存于A，余數存于B。

　　(6) 加1指令(5條)

　　這5條指令的的功能均為原寄存器的內容加1，結果送回原寄存器。上述提到，加1指令不會對任何標志有影響，如果原寄存器的內容為FFH，執行加1后，結果就會是00H。這組指令共有直接、寄存器、寄存器減間址等尋址方式：

　　INC A ;(A)+1→(A) 累加器A中的內容加1，結果存在A中。

　　INC data ;(data)+1→(data) 直接地址單元中的內容加1，結果送回原地址單元中。

　　INC @Ri ;((Ri))+1→((Ri)) 寄存器的內容指向的地址單元中的內容加1，結果送回原地址單元中

　　INC Rn ;(Rn)+1→(Rn)寄存器Rn的內容加1，結果送回原地址單元中

　　INC DPTR ;(DPTR)+1→(DPTR)數據指針的內容加1，結果送回?cái)?shù)據指針中

　　在INC data這條指令中，如果直接地址是I/O，其功能是先讀入I/O鎖存器的內容，然后在CPU進行加1操作，再輸出到I/O上，這就是“讀—修改—寫”操作。

　　(7) 減1指令(4條)

　　這組指令的作用是把所指的寄存器內容減1，結果送回原寄存器，若原寄存器的內容為00H，減1后即為FFH，運算結果不影響任何標志位，這組指令共有直接、寄存器、寄存器間址等尋址方式，當直接地址是I/O口鎖存器時，“讀—修改—寫”操作與加1指令類似。

　　DEC A ;(A)-1→(A)累加器A中的內容減1，結果送回累加器A中

　　DEC data ;(data)-1→(data)直接地址單元中的內容減1，結果送回直接地址單元中

　　DEC @Ri ;((Ri))-1→((Ri))寄存器Ri指向的地址單元中的內容減1，結果送回原地址單元中

　　DEC Rn ;(Rn)-1→(Rn)寄存器Rn中的內容減1，結果送回寄存器Rn中。

　　(8) 十進制調整指令(1條)

　　在進行BCD碼運算時，這條指令總是跟在ADD或ADDC指令之后，其功能是將執行加法運算后存于累加器A中的結果進行調整和修正。

　　DA A

　　3. 算術運算指令應用舉例

　　【例3.4】 雙字節無符號數加法(R0R1)+(R2R3)→(R4R5)

　　R0、R2、R4中存放16位數的高字節，R1、R3、R5中存放低字節。由于不存在16位數加法指令，所以只能先加低8位，而在加高8位時要連低8沉位相加時產生的進位一起相加。假設其和不超過16位，其編程如下：

　　MOV A,R1 ;取被加數低字節

　　ADD A,R3 ;低字節相加

　　MOV R5,A ;保存和低字節

　　MOV A,R0 ;取高字節被加數

　　ADDC A,R2 ;兩高字節之和加低位進位

　　MOV R4,A ;保存和高字節

　　【例3.5】 雙字節無符號數相減(R0R1)-(R2R3)→(R4R5)

　　R0、R2、R4存放16位數的高字節，R1、R3、R5存放低字節。先減低8位，后減高8位和低位減借位，所以要先清零。其編程如下：

　　MOV A,R1 ;取被減數低字節

　　CLR C ;清借位位

　　SUBB A,R3 ;低字節相減

　　MOV R5,A ;保存差低字節

　　MOV A,R0 ;取被減法高字節

　　SUBB A,R2 ;兩高字節之差減低位借位

　　MOV R4,A ;保存差高字節

　　【例3.6】 利用除法指令把累加器A中的8位二進制轉換為3位BCD數，并以壓縮形式存放在地址M1、M2單元中。

　　解：累加器A中的8位二進制數，先對其除以100(64H)，商數即為十進制的百位數;余數部分再除以10(0AH)，所得商數和余數分別為十進制和個位數，即得到3位BCD數的存放　是通過SWAP和ADD指令實現的。參考程序如下：

　　MOV B,#64H ;除數100送B

　　DIV AB ;得8位數

　　MOV M1, A ;百位數存于M1中

　　MOV A #0AH ;取除數10

　　XCH A,B ;上述余數與除數交換

　　XCH AB ;得十位數和個位數

　　SWAP A ;十位數存于A的高4位

　　ADD A,B ;組成壓縮BCD數

　　MOV M2,A ;十?個位壓縮BCD數存M2

　　若上述程序執行前：(A)=A8H(168)，則執行后：(M1)=(01)BCD，(M2)(68)BCD 。

　　【例3.7】 對BCD碼加法65+58 =123(BDH)進行十進制調整。

　　解：高R5(高)、R4(低)為被加數;高R3(高)、R2(低)為加數;相加和的結果存和：高R6(萬)、R5(千、百)、R4(十、個)。

　　參考程序如下：

　　MOV A,R4 ;被加數十位?個位送入A

　　ADD A,R2 ;十位?個位相加

　　DA A ;和的十位?個位調整

　　MOV R4,A ;和的十位?個位存入R4

　　MOV A,R5 ;被加數千位?百位送入A

　　ADDC A,R3 ;千位?百位的和加低位進位

　　DA A ;和的千位?百位調整

　　MOV R5,A ;和的千位?百位存入R5

　　MOV A,#00H ; A清零

　　ADDC A,#00H ;求和的萬位值

　　MOV R6,A ;和的萬位存入R6

　　若程序執行前：(R5)=(98H)BCD，(R4)=(76H)BCD，(R3)=(54H)BCD，(R2)=(32H)BCD，則執行后：(R6)=(01H)BCD，(R5)=(53H)BCD，(R4)=(08H)BCD。

　　【例3.8】 雙字節數求補碼。

　　解：對于一個16位數，R3存高8位，R2存低8位，求補結果仍存R3、R2。求補的參考程序如下：

　　MOV A,R2 ;低8位數送A

　　CPL A, ;低8位數取反

　　ADD A,#01H ;加1得低8位數補碼

　　MOV R2 ,A ;存補碼低8位

　　MOV A,R3 ;高8位數送A

　　CPL A, ;高8位數取反

　　ADDC A,#00H ;加低8位進位

　　MOV R3 ,A ;存補碼高8位

　　3.3 任務四 單片機作邏輯運算

　　〖學習目標〗：　通過學習任務四的完成方法，掌握MCS-51單片機的邏輯運算指令的功能。

　　〖任務描述〗：　利用單片機的邏輯運算指令進行邏輯與、或、異或等邏輯運算，并將結果送P1口發光二極管顯示。

　　3.3.1 硬件電路

　　硬件電路仍采用實驗開發板上的電路，如圖3.4所示。

　　工作原理

　　通過P0口、P2口外接的撥動開關設制運算的數據，利用單片機的邏輯運算指令運算，并將結果送P1口發光二極管顯示。

　　3.3.2 程序設計

　　1. 邏輯“與”運算程序

　　ORG 0000H

　　MOV A,P0

　　ANL A,P2

　　MOV P1,A

　　SJMP $

　　END

　　2. 邏輯“或”運算程序

　　ORG 0000H

　　MOV A,P0

　　ORL A,P2

　　MOV P1,A

　　SJMP $

　　END

　　3. 邏輯“異或”運算程序

　　ORG 0000H

　　MOV A,P0

　　XRL A,P2

　　MOV P1,A

　　SJMP $

　　END

　　3.3.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　3.3.4 相關知識

　　在上面的任務中，我們可以看到隨著P0、P2口的變化，發光二極管的輸出和相關邏輯運算的結果一致，那么，到底單片機是怎樣實現這種變化的呢?

　　1. 單片機是怎樣做邏輯運算的?

　　單片機CPU內部集成的邏輯運算部件(主要有與運算器、或運算器、異或運算器等)，可以完成與、或、異或運算等，單片機的邏輯運算指令經過指令譯碼器譯碼后產生的控制信號控制邏輯運算部件工作產生運算結果。

　　2. MCS-51單片機有哪些邏輯運算指令?

　　邏輯運算和移位指令共有25條，有與、或、異或、求反、左右移位、清0等邏輯操作，有直接、寄存器和寄存器間址等尋址方式。這類指令一般不影響程序狀態字(PSW)標志。

　　(1) 循環移位指令(4條)

　　這4條指令的作用是將累加器中的內容循環左或右移一位，后兩條指令是連同進位位CY一起移位。

　　RL A ;累加器A中的內容左移一位。

　　RR A ;累加器A中的內容右移一位。

　　RLC A ;累加器A中的內容連同進位位CY左移一位。

　　RRC A ;累加器A中的內容連同進位位CY右移一位。

　　(2) 累加器半字節交換指令(1條)

　　這條指令是將累加器中的內容高低半字節互換，這在上一節中內容已有介紹。

　　SWAP A ; 累加器中的內容高低半字節互換

　　(3) 求反指令(1條)

　　這條指令將累加器中的內容按位取反。

　　CPL A ; 累加器中的內容按位取反

　　(4) 清零指令(1條)

　　這條指令將累加器中的內容清0。

　　CLR A ; 0→(A)，累加器中的內容清0

　　(5) 邏輯與操作指令(6條)

　　這組指令的作用是將兩個單元中的內容執行邏輯與操作。如果直接地址是I/O地址，則為“讀—修改—寫”操作。

　　ANL A,data ;累加器A中的內容和直接地址單元中的內容執行與邏輯操作。結果存在寄存器A中。

　　ANL data,#data ;直接地址單元中的內容和立即數執行與邏輯操作。結果存在直接地址單元中。

　　ANL A,#data ;累加器A的內容和立即數執行與邏輯操作。結果存在累加器A中。

　　ANL A,Rn ;累加器A的內容和寄存器Rn中的內容執行與邏輯操作。結果存在累加器A中。

　　ANL data,A ;直接地址單元中的內容和累加器A的內容執行與邏輯操作。結果存在直接地址單元中。

　　ANL A,@Ri ;累加器A的內容和工作寄存器Ri指向的地址單元中的內容執行與邏輯操作。結果存在累加器A中。

　　如任務中的ANL A,P2 指令。

　　(6) 邏輯或操作指令(6條)

　　這組指令的作用是將兩個單元中的內容執行邏輯或操作。如果直接地址是I/O地址，則為“讀—修改—寫”操作。

　　ORL A,data ;累加器A中的內容和直接地址單元中的內容執行邏輯或操作。結果存在寄存器A中。

　　ORL data,#data ;直接地址單元中的內容和立即數執行邏輯或操作。結果存在直接地址單元中。

　　ORL A,#data ;累加器A的內容和立即數執行邏輯或操作。結果存在累加器A中。

　　ORL A,Rn ;累加器A的內容和寄存器Rn中的內容執行邏輯或操作。結果存在累加器A中。

　　ORL data,A ;直接地址單元中的內容和累加器A的內容執行邏輯或操作。結果存在直接地址單元中。

　　ORL A,@Ri ;累加器A的內容和工作寄存器Ri指向的地址單元中的內容執行邏輯或操作。結果存在累加器A中。

　　如任務中的 ORL A,P2 指令。

　　(7) 邏輯異或操作指令(6條)

　　這組指令的作用是將兩個單元中的內容執行邏輯異或操作。如果直接地址是I/O地址，則為“讀—修改—寫”操作。

　　XRL A,data ;累加器A中的內容和直接地址單元中的內容執行邏輯異或操作。結果存在寄存器A中。

　　XRL data,#data ;直接地址單元中的內容和立即數執行邏輯異或操作。結果存在直接地址單元中。

　　XRL A,#data ;累加器A的內容和立即數執行邏輯異或操作。結果存在累加器A中。

　　XRL A,Rn ;累加器A的內容和寄存器Rn中的內容執行邏輯異或操作。結果存在累加器A中。

　　XRL data,A ;直接地址單元中的內容和累加器A的內容執行邏輯異或操作。結果存在直接地址單元中。

　　XRL A,@Ri ;累加器A的內容和工作寄存器Ri指向的地址單元中的內容執行邏輯異或操作。結果存在累加器A中。

　　如任務中的 XRL A,P2 指令。

　　3. 邏輯運算指令應用舉例

　　【例3.9】　16位數的算術左移。16位數在內存中低8位存放在M1單元，高8位存放在M1+1單元。

　　解：所謂算術左移就是將操作數左移一位，并使最低位補充0，相當于完成16位數的乘務員操作，故稱算術左移。參考程序如下：

　　CLR C ;進位CY清零

　　MOV R1,#M1 ;操作數地址M1送R1

　　MOV A,@ R1 ;低8位數送A

　　RLC A, ;低8位左移,最低位補0

　　MOV @ R1 ,A ;低8位左移后,回送M1存放

　　INC R1 ;指向16位高8位地址M1+1

　　MOV A,@ R1 ;低8位送A

　　RLC A, ;高8位帶低8位進位左移

　　MOV @ R1 ,A ;高8位左移后回送M1+1存放

　　若要對16位數進行循環移位，則應首先設法把最高位(D15)的值置入CY，然后再參照以上程序編寫即可。利用以后介紹的位操作指令可以很容易地實現將某一位的值置入CY。
