3.4.1 硬件電路

　　硬件電路采用實驗開發板上的電路，如圖3.6所示。用S1～S4組成的鍵盤分別控制P1口發光二極管發光。

　　

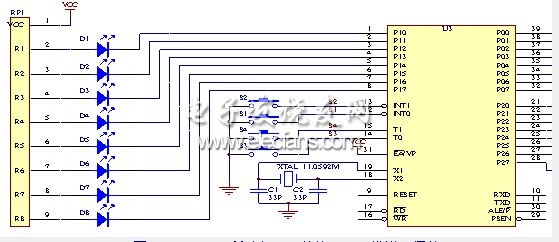

　　圖3.6 AT89S51單片機P1口外接8只LED發光二極管

　　3.4.2 程序設計

　　ORG 0000H

　　LJMP MAIN

　　ORG 0030H

　　MAIN: ORL P3,#3CH

　　MOV A,P3

　　ANL A,#3CH

　　MOV R0,A

　　CJNE A,#3CH,MAIN1

　　SJMP MAIN

　　MAIN1: MOV R1,#10

　　PDO: LCALL DELAY

　　DJNZ R1,PDO

　　MOV A,P3

　　CJNE A,R0,DODO

　　K_S1: JB P3.2,K_S2

　　LJMP KEY_1

　　K_S2: JB P3.3,K_S3

　　LJMP KEY_2

　　K_S3: JB P3.4,K_S4

　　LJMP KEY_3

　　K_S4: JB P3.5,DODO

　　LJMP KEY_4

　　DODO: SJMP MAIN

　　KEY_1: MOV P1,#0FDH

　　SJMP MAIN

　　KEY_2: MOV P1,#0FBH

　　SJMP MAIN

　　KEY_3: MOV P1,#0FEH

　　SJMP MAIN

　　KEY_4: MOV R1,#10

　　SPK2: MOV R2,#50H

　　SPK1: CPL P3.2

　　LCALL DELAY ;調用延時程序

　　DJNZ R2,SPK1

　　DJNZ R1,SPK2

　　SJMP MAIN

　　DELAY: MOV R3,#10

　　DEL: MOV R4,#50

　　DJNZ R4,$

　　DJNZ R3,DEL

　　END

　　3.4.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　3.4.4 相關知識

　　1. 如何用按鍵控制燈?

　　按鍵是單片機常用的輸人控制設備，用于信息和命令的輸人，當按鍵與燈的對應關系建立后，單片機程序不斷輪流檢測S1～S4按鍵是否有鍵按下，當有某鍵按下時，單片機點亮相應的燈。也就是說，每個按鍵都對應了一個程序段，按下不同按鍵，程序就執行相應程序段，怎樣才能實現這種轉移呢?原來單片機中專門有一類控制轉移類指令。

　　2. MCS-51單片機有哪些控制轉移指令?

　　控制轉移指令用于控制程序的流向，所控制的范圍即為程序存儲器區間，MCS-51系列單片機的控制轉移指令相對豐富，有可對64kB程序空間地址單元進行訪問的長調用、長轉移指令，也有可對2kB字節進行訪問的絕對調用和絕對轉移指令，還有在一頁范圍內短相對轉移及其它無條件轉移指令，這些指令的執行一般都不會對標志位有影響。

　　(1) 無條件轉移指令(4條)

　　這組指令執行完后，程序就會無條件轉移到指令所指向的地址上去。長轉移指令訪問的程序存儲器空間為16地址64kB，絕對轉移指令訪問的程序存儲器空間為11位地址2kB空間。

　　LJMP addr16 ;addr16→(PC)，給程序計數器賦予新值的16位地址。

　　AJMP addr11 ;(PC)+2→(PC)，addr11→(PC10-0)程序計數器賦予新值(11位地址)，(PC15-11)不改變。

　　SJMP rel ;(PC)+ 2 + rel→(PC)當前程序計數器先加上2再加上偏移量給程序計數器賦予新值。

　　JMP @A+DPTR ;(A)+ (DPTR)→(PC)，累加器所指向地址單元的值加上數據指針的值給程序計數器賦予新值。

　　如：任務中的 LJMP MAIN 指令，就屬無條件轉移指令。

　　(2) 條件轉移指令(8條)

　　程序可利用這組豐富的指令根據當前的條件進行判斷，看是否滿足某種特定的條件，從而控制程序的轉向。

　　JZ rel ; A=0,(PC)+ 2 + rel→(PC),累加器中的內容為0，則轉移到偏移量所指向的地址，否則程序往下執行。

　　JNZ rel ; A≠0,(PC)+ 2 + rel→(PC),累加器中的內容不為0，則轉移到偏移量所指向的地址，否則程序往下執行。

　　CJNE A, data, rel ; A≠(data),(PC)+ 3 + rel→(PC),累加器中的內容不等于直接地址單元的內容，則轉移到偏移量所指向的地址，否則程序往下執行。

　　CJNE A, #data, rel ; A≠#data,(PC)+ 3 + rel→(PC),累加器中的內容不等于立即數，則轉移到偏移量所指向的地址，否則程序往下執行。

　　CJNE Rn, #data, rel ; A≠#data,(PC)+ 3 + rel→(PC),工作寄存器Rn中的內容不等于立即數，則轉移到偏移量所指向的地址，否則程序往下執行。

　　CJNE @Ri, #data, rel ; A≠#data,(PC)+ 3 + rel→(PC),工作寄存器Ri指向地址單元中的內容不等于立即數，則轉移到偏移量所指向的地址，否則程序往下執行。

　　DJNZ Rn, rel ; (Rn)-1→(Rn),(Rn)≠0,(PC)+ 2 + rel→(PC)工作寄存器Rn減1不等于0，則轉移到偏移量所指向的地址，否則程序往下執行。

　　DJNZ data, rel ; (Rn)-1→(Rn),(Rn)≠0,(PC)+ 2 + rel→(PC)直接地址單元中的內容減1不等于0，則轉移到偏移量所指向的地址，否則程序往下執行。

　　在上面任務中就有此類指令，大家找一找，并且分析他們的功能。

　　(3) 子程序調用指令(1條)

　　子程序是為了便于程序編寫，減少那些需反復執行的程序占用多余的地址空間而引入的程序分支，從而有了主程序和子程序的概念，需要反復執行的一些程序，我們?cè)诰幊虝r(shí)一般都把它們編寫成子程序，當需要用它們時，就用一個調用命令使程序按調用的地址去執行，這就需要子程序的調用指令和返回指令。

　　LCALL addr16 ; 長調用指令，可在64kB空間調用子程序。此時(PC)+ 3→(PC)，(SP)+ 1→(SP)，(PC7-0)→(SP)，(SP)+ 1→(SP)，(PC15-8)→(SP)，addr16→(PC)，即分別從堆棧中彈出調用子程序時壓入的返回地址。

　　ACALL addr11 ; 絕對調用指令，可在2kB空間調用子程序，此時(PC)+ 2→(PC)，(SP)+ 1→(SP)，(PC7-0)→(SP)，(SP)+ 1→(SP)，(PC15-8)→(SP)，addr11→(PC10-0)。

　　RET ; 子程序返回指令。此時(SP)→(PC15-8)，(SP)- 1→(SP)，(SP)→(PC7-0)，(SP)- 1→(SP)。

　　RETI ; 中斷返回指令，除具有RET功能外，還具有恢復中斷邏輯的功能，需注意的是，RETI指令不能用RET代替。

　　如：任務中的 LCALL DELAY 指令，請你分析這條指令的執行過程。

　　(4) 空操作指令(1條)

　　這條指令將累加器中的內容清0。

　　NOP ; 這條指令除了使PC加1，消耗一個機器周期外，沒有執行任何操作?？捎糜诙虝r(shí)間的延時。

　　3. 控制轉移指令應用舉例

　　【例3.10】　　將外部數據RAM的一個數據塊傳送到內部數據RAM，兩者的首址分別為DATA1和DATA2，遇到傳送的數據為零時停止。

　　解：外部RAM的數據傳送一定要以累加器A作為過渡，利用判零條件轉移正好可以判別是否要繼續傳送或者終止。完成數據傳送的參考程序如下：

　　MOV R0,#DATA1 ;外部數據塊首址送R0

　　MOV R1,#DATA2 ;內部數據塊首址送R1

　　LOOP:MOV A,@ R0 ;取外部RAM數據入A

　　HERE: JZ HERE ;數據為零則終止傳送

　　MOV @ R1, A ;數據傳送至內部RAM單元

　　INC R0 ;修改地址指針,指向下一數據地址

　　INC R1

　　SJMP LOOP ;循環取數

　　注意：以上程序中，寫在指令SJMP LOOP 中的LOOP處的8位相對轉移偏移量rel，而地址標號LOOP 表示MOVX指令的16位單元地址。

　　【例3.11】　　將內部數據RAM中從DATA單元開始的10個無符號數相加，相加結果送SUM單元保存。

　　解：設相加結果不超過8位二進制數，則相應的程序如下：

　　MOV R0,#0AH ;給R0置計數器初值

　　MOV R1,#DATA ;數據塊首址送R1

　　CLR A ;A清零

　　LOOP:ADD A,@ R1 ;加1個數

　　INC R1 ;修改地址,指向下一個數

　　DJNZ R0,LOOP ;R0減1,不為零循環

　　MOV SUM,A ;存10個數相加和
