4.1.1 硬件電路

　　1. 硬件電路

　　硬件電路如圖4.1所示，555振蕩電路產生約4HZ的脈沖信號，經S3點接到單片機P3.4輸入端，注意應將跳線JP1下面的兩個端子(M與R)短接。

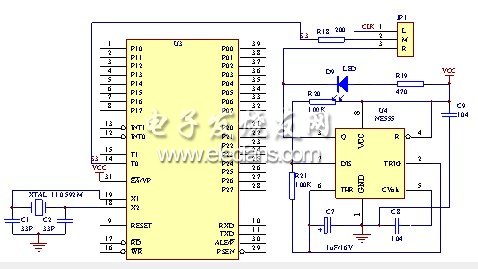

　　圖4.1 單片機計數電路原理圖

　　2. 工作原理

　　MCS-51單片機內部有兩個16位的定時/計數器，都可以用于對外部事件進行計數。外部計數脈沖從P3.4或P3.5端口輸人，程序設置定時/計數器工作在計數狀態即可以對外部事件進行計數。

　　4.1.2 程序設計

　　ORG 0000H

　　LJMP MAIN

　　ORG 0030H

　　MAIN: MOV TMOD,#06H

　　MOV TH0,#0F6H

　　MOV TL0,#0F6H

　　SETB TR0

　　MOV A,#0FEH

　　LOOP: MOV P1,A

　　JBC TF0,MLOOP

　　SJMP LOOP

　　MLOOP:RL A

　　SJMP LOOP

　　END

　　4.1.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　4.1.4 相關知識

　　在前面的程序中，我們經常可以看到ORG、END這樣的東西，但是從我們已經學完了51單片機的基本指令中，根本找不到它們。它們到底是什么呢?原來在單片機中，除了指令外還有偽指令。

　　1. 什么是偽指令?有哪些常用偽指令?

　　隨著單片機的廣泛應用和開發以裝置功能的不斷完善與發展，匯編語言源程序都借助系統機(PC等)進行編輯、匯編和調試。因此，在編制匯編語言源程序時，常需應用偽指令。偽指令又稱匯編程序控制譯碼指令，屬說明性匯編指令。“偽”字體現在匯編時不產生機器指令代碼，不影響程序的執行，僅產生供匯編時用的某些命令，在匯編時執行某些特殊操作。

　　不同的單片機及其開發裝置所定義的偽指令不全相同。下面介紹幾種常用的偽指令。

　　(1) 為標號賦值偽指令

　?、佟?biāo)號等值偽指令——EQU

　　格式：〈標號：〉EQU〈表達式〉

　　指令的含義為本語句的標號等值于表達式，亦即將表達式值賦予標號。這里的標號和表達式是必不可少的。

　　例如：

　　TTY： EQU 1080H

　　本語句向匯編程序指明，標號TTY已于前句賦值為1080H，則相當于TTY=1080H。用EOU語句給一個標號賦值以后，在整個源程序中該標號的值是固定而不能更改的。

　　②　定義標號值偽指令——DATA

　　格式：〈標號：〉DATA〈表達式〉

　　其含義是定義該標號的值為表達式值，同樣，標號和表達式是不可缺少的。

　　例如：

　　COUNT1: DATA 2300H 　 ;定義COUNT1=2300H

　　COUNT2: DATA COUNT1+1 　;定義COUNT2=2300H+1

　　由上可見，DATA和EQU的功能都是將表達成值賦給標號，但兩者有區別，用DATA語句賦值的標號可以先用后定義，而用EQU語句賦值的標號，必須先定義后使用。

　　(2) 數據存儲說明偽指令

　　數據存儲說明偽指令的作用是將數據存儲在程序存儲器單元中。

　?、佟《x字節數據偽指令——DB或DEGB

　　格式：〈標號：〉DB〈表達式或表達式串〉

　　式中表達式或表達式串是指一個字節或用逗號隔開的一個字節數據。其含義是將表達式或表達式串所指定的字節數據存入從標號開始的連續存儲單元中。標號為可選項，它表示數據存入程序存儲器的起始地址。例如：

　　HERE：DB 56H ;將數據56H存入HERE所指示的單元中

　　DB OA7H

　　再如：

　　SECON：DB02H，36H，74H，0B4H，OFFH，…

　　上述語句表示將字節數據串按順序存篇幅 標號SECON所指示的地址為起始順序存儲單元中。

　　作為本語句操作數控部分的表達式或表達式串，可以是數據表達式、ASCII碼字符串、字節數據，字節數據串(其字節串長度限制在80B的數據內)。

　?、凇《x字?jǐn)?shù)據偽指令——DW或DEFW

　　格式：〈標號：〉DW〈表達式或表達式串〉

　　本語句的含義是將作為操作部分的字?jǐn)?shù)據(2B)或字?jǐn)?shù)據串存入由標號指定的首地址按順序連續單元中，定義字為為雙字節的數據。在執行匯編時，計算機會自動按高位字節在前、低位字節在后的順序格式存入程序存儲器單元中，例如：

　　ABC：DW 1234H，4567H，0A5C4H，…

　　匯編執行時第一個字節的12H存入標號ABC所指示的存儲單元，34H存入(ABC)+1單元中，其余按此順序?qū)⒑罄m(xù)字節數據存入對應的存儲單元中，如標號ABC定義為1000H，則上例匯編后：(1000H)=12H，(1001H)=34H，(1002H)=45H，…。

　　(3) 存儲區說明偽指令——DS

　　格式：〈標號：〉DS〈表達式〉

　　其含義是以標號的值為首地址保留表達式所指定的若干存儲單元空間作為備用。例如：

　　BASE：DS 0100H

　　匯編后，程序存儲器從標號BASE為首地址開始，空出256個存儲單元，以備另用。

　　(4) 程序起始地址偽指令——ORG

　　格式：ORG〈表達式〉

　　其含義是指定下面目標程序的起始地址為表達式值。表達式常為一個雙字節地址數。

　　例如：

　　ORG 0100H

　　START： MOV A，#00H

　　匯編號，從START開始的目標程序，其起始地址從0100H開始。由于表達式0100H是立即型地址碼所以隱含地指明該程序段屬絕對地址段。

　　一個源程序中，可能有多處設置程序段起始地址，因此定義地址空間應從低地址端向高地址設置，不能重疊，否則將出錯。若程序段前無ORG偽指令，則匯編后的目標程序?qū)?000H地址開始或緊接前段程序后。若表達式為浮動程序段中定義過的標號，則由該標號定義的目標程序段首地址也將之浮動。

　　(5) 匯編結束偽指令——END

　　END偽指令是匯編語言源程序結束為標志。源程序在匯編過程中執行完END偽指令，即結束偽指令，為調試方便，可根據調試需要而設置。它有兩種格式：

　　格式1：〈標號：〉END〈表達式〉

　　格式2：〈標號：〉END

　　或者 END

　　其中標號不是必需的，有無表達式的區別在于前者在匯編結束后立即轉向由表達式指定的起始地址開始執行程序。因此，只需在程序運行的入口處和END后的表達式以同一個標號設置，當匯編完源程序后就自動轉向由標號指定的入口處開始執行。表達式也可以入口入的絕對地址，后者則匯編結束后立即停機。
