4.2.1 硬件電路

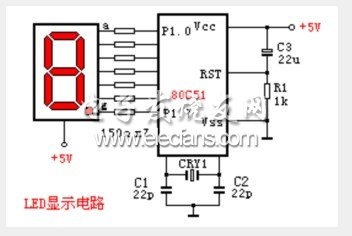

　　硬件電路如圖4.2。P1口外接高亮度七段LED顯示器用于字符顯示。

　　圖4.2 七段LED顯示電路原理圖

　　4.2.2 程序設計

　　START: ORG 0100H ;程序起始地址

　　MAIN: MOV R0,#00H ;從“0”開始顯示

　　MOV DPTR,#TABLE ;表格地址送數據指針

　　DISP: MOV A,R0 ;送顯示

　　MOVC A,@A+ADPTR ;指向表格地址

　　MOV P1,A ;數據送LED

　　ACALL DELAY ;延時

　　INC R0 ;指向下一個字符

　　CJNE R0,#0AH,DISP ;未顯示完，繼續

　　AJMP MAIN ;下一個循環

　　DELAY: MOV R1,#0FFH ;延時子程序，延時時間賦值

　　LOOP0: MOV R2,#0FFH

　　LOOP1: DJNZ R2,LOOP1

　　DJNZ R1,LOOP0

　　RET ;子程序返回

　　TABLE: DB 0C0H ;字型碼表

　　DB 0F9H

　　DB 0A4H

　　DB 0B0H

　　DB 99H

　　DB 92H

　　DB 82H

　　DB 0F8H

　　DB 80H

　　DB 90H

　　END ;程序結束

　　4.2.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。
