一個應用系統的匯編語言源程序，無論其系統工能的要求簡單還是復雜，其程序結構的組成基礎總是由簡單程序、分支程序、循環程序、子程序、查表程序等結構化程序塊組合而成。這是匯編語言源程序的設計基礎。

　　(1) 簡單結構程序

　　簡單結構程序又稱順序結構程序，是匯編語言程序設計中最基本、最單純的程序，在整個程序設計所占比例最大，是程序設計的基礎。這里所說的簡單結構程序是指一種無分支的直接程序，是按照邏輯操作順序，從第一條指令開始逐步條順序執行，直到最后一條指令為止?？梢?jiàn)，簡單結構程序是指其組織成結構簡單、程序的邏輯流向是一維的，程序的具體內為止?？梢?jiàn)簡單結構程序是指其組成結構簡單，程序邏輯的邏輯流向是一維的，程序的具體內容不一定簡單，在實際編程中，如何正確選擇指令，合理使用工作寄存器、節省存儲單元等，是編寫好程序的基本功。現舉例說明。

　　(2) 分支結構程序

　　很多復雜的實際問題，總是伴隨著邏輯判斷，從而選擇不同的處理路徑，即程序的走向，從而使計算機能根據肯定某種智能基礎。

　　分支程序的主要特點是程序的流向從一個入口、兩個或兩個以上的出口，根據給定的條件進行選擇確定。編程的關鍵是如何確定供判斷或選擇的條件以及選擇的條件以及選擇合適的分支指令A(yù)T89S52的指令集提供了極為豐富、功臣極強的多種分支指令，特別是比較轉移和位判跳指令，給復雜問題，尤其是測控系統的程序設計提供了方便。

　　分支程序又稱復雜程序。因?yàn)橐粋€(gè)源程序如果包含有無數個分支，每個分支均有不同的處理程序段，分支中又包含分支，這就使程序的流向十分復雜。因此 ，程序設計時必須借助程序流程圖，把復雜的程序流向展現在平面圖上，使之一目了然。為減少程序的復雜性，應盡力少用分支結構程序。

　?、?單分支結構程序

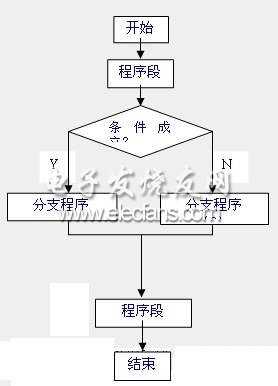

　　單分支結構在程序設計中應用最廣，擁有的分支指令了也多，其結構一般為一個入口兩個出口。常用的流程圖圖形如圖4.3所示。

　　單分支結構程序的選擇條件一般由運算或檢測的狀態標志提供，選用對應的條件判跳指令來實現。

　?、凇《喾种ЫY(jié)構程序

　　在實際應用中，常常需要從兩個以上的流向(出口)中選一。例如，兩個數相比較，必然存在大于、等于、小于三種情況，這時就需從三個分支中選一。再如多分支跳轉(又稱散轉)將根據運算結果值在多分支中選一。這就形成了多分支結構。其流程圖形如圖4.4 所示。

　　

　　MCS-51單片機指令集設有散轉指令：

　　JMP @A+DPTR

　　其中數據指針DPTR為存放轉移指令串(S0～Sn)的首地址，由累加器A的內

　　容動態選擇對應的轉 指令。因此，可多達256(n=1～256)個分支程序中選一。

　?、邸》种ЫY(jié)構程序的形式

　　單分支選擇結構程序有以下三種典型形式：

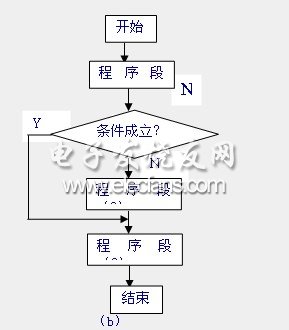

　　圖4.3：條件成立則執行分支程序(1)，否則執行分支程序(2)，兩者選一。圖4.5a：條件成立則跳過程序段(2)，執行程序段(3)，否則順序執行。圖4.5b：條件成立則順序往下執行，否則重復執行程序段(1)，直至條件成立，程序順序往下執行。

　　　

　　                                                  (a)　　　　 　　　　　　　　　　　　　　　　　

　　                                                                圖4.5單分支結構程序的典型形式

　　對于第三種形式，可以程序段(1)重復執行次數作為判別條件，當重復次數達到條件滿足時停止重復，程序順序往下執行，這是分支程序結構的一種特殊形式。其中判別條件也可能是一個定量或狀態標志，而重復次數是不定的，只要條件一滿足，立即停止重復。也可能條件不滿足時直接轉向判跳指令本身，一旦條件成立，立即結束。這種方式常用于狀態檢測。例如： LOOP：JB P1.X，LOOP;

　　本例是等待P1.X引腳上的電平出現“1”→“0”的急跳變而結束循環等待，程序順序往下執行。

　　分支結構程序允許嵌套，即一個分支接著一個分支，形成樹根式多級分支程序結構。匯編語言程序本身并不限止這種嵌套層次數，但過多的嵌套層次將使程序結構變得十分復雜和雍腫，以致造成邏輯上的混亂和錯誤，因而應盡力避免。

　　

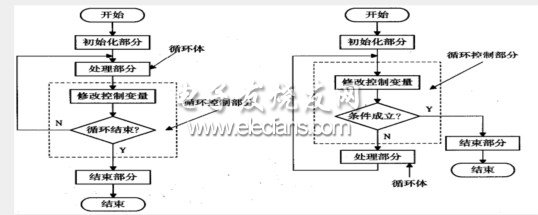

　　圖4.6循環程序的典型形式

　　一個較復雜的程序，總是包含多個分支程序段，為防止分支流向的混亂，應采用程序流程圖具體標明每個分支的確切條件和走向。

　　(3) 循環結構程序

　　循環結構程序是控制主機多次、重復執行同一個程序段的一種基本程序結構。從本質上講，它是分支結構程序中的一個特殊形式。由于它在程序設計中的重要性，故而配以專用指令，單獨作為一種程序結構的形式進行設計。

　　在某些情況下采用循環程序結構，可使原程序大大縮短和簡化。例如，利用軟件延時lms，若采用NOP指令來實現，當fosc=12MHz時，需近1000條NOP指令組成。如果采用循環結構程序，只需少數幾條指令即可完成?？梢?jiàn)其程序的簡化效率。

　?、?循環結構程序的組成

　　循環結構程序如圖4.6所示，它由下述4個主要部分組成。

　　A、初始化部分

　　程序在進入循環處理程序段部分之前需設備初值，如循環次數、有關單元清0、變量設置、地址指針等。

　　B、循環處理部分

　　循環處理部分又稱循環程序主體。是循環結構程序的核心，是循環執行需完成某種功能的主體。

　　C、循環控制部分

　　在重復執行循環體的過程中，不斷修改和判斷循環控制變量，直到符合結束循環條件。循環控制變量可以是循環遞減計數或條件控制。前者是每循環執行一次，控制變量減1，并判是否減為0，若不為0，繼續執行循環體程序;若控制變量減1后結果值為0，則結束循環程序的執行，進入結束處理。這些工作均由循環指令自動完成。后者判別結束條件上是否成立，例如計算結果達到給定精度要求或達到某一給定條件時就結束循環，這時的循環次數是不固定的。常用條件判跳指令來完成。

　　D、結束處理部分

　　這是對循環程序全部執行結束后的結果進行處理和存儲。

　?、?循環結構程序舉例

　　有兩條功能極強的循環轉移指令：

　　DJNZ Rn，rel ;以工作寄存器Rn為控制寄存器

　　DJNZ direct，rel ;以直接尋址單元作控制寄存器

　　這兩條基本指令可派生出很多條不同控制計數器的循環轉移指令，大大擴展了應用范圍和多重循環的層次。

　　控制計數器的計數方式一般均為不斷減1計數(遞減方式)，即每循環一次，計數器自動減1計數，并判控制計數器是否為0，若不為0，繼續執行循環;若為0，則結束循環程序的執行，脫離循環程序順序往下執行。循環次數在初始化時預置，循環次數范圍1-255，如超過此范圍，則要采用多重循環方式。多重層次原則上不受限。

　?、?多重循環結構程序

　　某些復雜問題或者循環數超過256，則需采用多重循環的程序結構，即循環程序中包含循環程序或一個大循環中包含多個小循環程序，稱多重循環程序結構，又稱循環嵌套。循環的重?cái)?shù)不限，但必須每循環的層次分明，不能有相互交叉!

　　例如：雙重軟件延時。

　　START：MOV R3，#DATA1 ;外層循環計數初值

　　LOOP1：MOV R2， ;內層循環計數初值

　　LOOP2：NOP

　　NOP

　　NOP

　　DJNZ R2，LOOP2 ;(R2)-1≠0，轉LOOP2

　　DJNZ R3，LOOP1 ;(R3)-1≠0，轉LOOP1

　　END ;結束

　　此例為典型的二重循環程序結構 ，可根據實際需要設計任意重循規蹈矩環。其執行過程是由內向外逐層展開。內層循環全部執行完后，外層則執行一次循環，依此類推。如內層循環次數為M，外層循規蹈矩環次數為N，則總的循規蹈矩環次數為NM次。

　　(4) 子程序結構程序

　　在實際應用中常會遇到帶有通用性的問題，例如，數制轉換、浮點運算等，且在同一個源程序中可能需多次用到。這就應該把它單獨設計成通用子程序供隨時調用，這樣可使程序緊湊，縮短程序長度，調試方便。從執行時間看，每調用一次需附加斷點保護、參量進棧、出棧等開銷。

　　① 子程序結構

　　能供調用的子程序，其結構應具備：

　　A、必須標明子程序的入口地址，又稱首地址，以便再教育程序調用;

　　B、必須以返回指令RET結束子程序。

　　在匯編語言源程序中調節器用子程序時，一般應注意兩個問題：參數傳遞和現場保護。

　　在使用調用指令不附帶任何參數時，參數的互相傳遞要由設計者通過程序安排。一般可采用以下方法：

　　A、傳遞數據。將需傳遞的參數通過工作寄存器Rn或累加器A傳遞給子程序。即在主程序調用子程序前將參數差額主選定的工作寄存器組R0~R7、累加器A中，供子程序讀取或者將參數在調用前先壓入堆棧，進入子程序后再?gòu)亩褩Ｖ凶x出。

　　B、傳遞地址。將要傳遞的參數存放在數據存儲器中，將其地址通過工作寄存器R0、R1或數據指針DPTR傳遞，供子程序讀取參數。

　　主程序的現場保護和恢復。子程序(包括中斷服務程序)是個獨立的程序段，在子程序執行過程中常需用到通用單元，例如：工作寄存器R0~R7、累加器A、數據指針DPTR，以及有關標志、狀態位等。而這個單元中的原內容在調用子程序結束之后 的主程序中仍有用，需進行保護，稱現場保護。在執行完子程序并返回繼續執行主程序前應恢復其原內容，稱現場恢復。一般有兩種現場保護/恢復方式：

　　A、調用前保護、返回后恢復。這種方式是在主程序邏輯的調節器用指令前進行現場保護，在調用指令之后，即返回原斷點處進行恢復現場。其程序結構如下所示：

　　主程序

　　PUSH PSW ;將PSW、A、DPTR等入棧保護

　　PUSH ACC

　　PUSH B

　　PUSH DPL

　　PUSH DPH

　　PUSH PSW，#10H ;選用工作寄存器組2，將0組保護

　　LCALL addr16 ;調用子程序addr16

　　POP DPH ;出棧

　　POP DPL

　　POP B

　　POP ACC

　　POP PSW

　　這種結構靈活，可根據實際需要實現現場保護/恢復。

　　B、調用后保護、返回前恢復。這種結構是在子程序的開始部分進行現場保護，而在子程序的結束部分、返回指令前恢復。其程序結構如下所示：

　　ADDR：PUSH PSW ;子程序現場保護

　　PUSH ACC

　　PUSH B

　　PUSH DPL

　　PUSH DPH

　　MOV PSW，#08H ;選用工作寄存器組1，0組保護

　　…………… ;子程序主體

　　POP DPH ;現場恢復

　　POP DPL

　　POP B

　　POP ACC

　　POP PSW

　　RET ;返回

　　這是子程序標準格式，現場保護/恢復內容固定，但程序規范、清晰。

　　上述兩種方式可由設計者任選。

　　② 子程序特性

　　隨著匯編語言程序設計技術的發展，子程序的應用越顯重要。因此，對子程序的設計具有較高要求，除通常在程序設計中應遵循的原則外，還應具備以下特性：

　　A、通用性

　　嚴格講，子程序有通用和專用兩種。前者如數制轉換、浮點運算等子程序可廣泛應用于同系列單片機的任何應用系統，后者僅限用于同一個應用系統中。特別是前者，都應注意子程序的通用性。

　　子程序中某些可變的量稱為參量，這些參量在子程序的定義中是“啞變量”，占用一定的變量單元，每次調用均由實際變量或數據賦值。因此，一個子程序可以對不同的變量或參數進行處理。為了使子程序具有通用性，在設計中要解決的一個重要問題，就是確定哪些變量作為參量以及何傳遞參量。

　　B、可浮動性

　　可浮動性是指子程序段可安置在程序存儲器的任何區域。為此，在子程序中應避免選用絕對轉移地址。

　　C、可遞歸和可重入性

　　子程序能自己調用自己和同時能被多個任務(或多個用戶程序)調用的特性，分別稱之為子程序的可遞歸性和可重入性。這類子程序常在龐大而復雜的程序中應用，在單片機應用程序設計中較少用到。

　　D、子程序說明文件

　　對于通用子程序，為便于各種應用程序的選用，要求在子程序編制、調試完成后應提供一個說明文件。其內容應包含以下內容。

　　Ø ·子程序名。標明子程序功能的名稱。

　　Ø ·子程序功能。簡要說明子程序能完成的主要功能，包括重要算法、參量要求及有關存儲單元配置等。

　　Ø ·子程序調用。指明本子程序還需調用哪些子程序。

　　Ø ·附子程序流程圖及程序清單。

　　由于子程序結構在程序設計中應用極為普遍，因此，一般在指令集中均設有子程序調用指令。AT89S系列的指令集中，考慮到程序存儲器空間的限制和節省，特設置了絕對調用和長調兩條指令，供實際應用時選擇。

　?、邸∽映绦蚺e例

　　子程序的設計除它本身的特殊性外，其余完全同典型程序設計要求，只是其功能單一、程序量小、結構簡單、易于編制與調試。通常它總是只完成整個任務中的某一個單一而獨立的，又需多次調用的部分功能。如任務中的 DELAY 程序段為延時子程序。

　　(5) 查表結構程序

　　在很多情況下，直接通過查表方式求得的值(變量的值)比通過計算解決要簡單、方便得多，而且速度快，實時性強。有些數值轉換，例如八段顯示編碼與顯示數值必須經過轉換，都需通過查表程序來實現。為此，AT89S系列的指令集專門提供了如下查表指令：

　　MOVC A，@A+DPTR和MOVC A，@A+PC

　　待查的表數一般是一串有規律、按順序排列的固定常量。因此，常把它固化在程序存儲器的數據區域，所以MOVC指令是專訪程序存儲器表格類數據的指令。編程時可很方便地通過DB偽指令對指定的存儲單元設置不同：選用DPTR為首地址指針時表格參量可存放在64KB范圍內的任何區段，可供無限次查表，選用PC當前值為首地址指針時表硌參量必須設置在緊跟查表指令(MOVC)之后，基本上只能一次性查表，編程時應根據實際情況進行選擇，一般以選擇DPTR為基址指針的查表指令靈活、方便，可省去一些麻煩。

　　選用DPTR作為基地址的查表指令時，其操作可分3步進行：

　　A、將待查表格的首地址置入DPTR基址寄存器;

　　B、將待查的表格具體項數值置入變址寄存器A中;

　　C、執行指令

　　MOVC A，@A+DPTR

　　將查表結果值讀入累加器A中。

　　選用PC當前值作為基地址的查表指令時，由于PC的當前值正是查表指令的下一條指令的第一個字節的地址值，亦即表格數據串的首地址，當執行完查表指令，讀取到表格數據后仍需從這個PC的當前值繼續往下執行，顯然兩者發生重疊，為解決這個矛盾，勢必將表格下移若干個字節，以便設置一條跳轉指令跳過表格串繼續安排順序往下執行的程序。把表格串下移的字節數加到變址寄存器A中，即在查表指令前加一條指令。

　　ADD A，#data

　　A中為經動態運算得到的待查表格數的項數。Data為表格串下移的字節數，亦即PC的當前值到下移后的表格串首地址的距離數。這個距離數顯然不宜太大，因?yàn)樗鼘⒂绊懕砀翊拈L(zhǎng)度，兩者之和不能超過565B，這種表格一般屬一次性查找，因?yàn)镻C的當前值隨程序的執行而改變。

　　如任務中查找字型碼，就是采用查表程序?qū)崿F(xiàn)的。它先建立了TABLE表格，利用

　　MOV DPTR,#TABLE 確定表格首址，再用MOV A,@A+DPTR指令查表。

　　以上介紹了幾種組成源程序設計的基要結構，一般單片機應用程序不管如何復雜，都是這幾種基本程序結構的有機組合。在充分掌握這幾種基本程序結構的基礎上，結合具體算法，施展程序設計技巧，就能設計出符合要求的、正確可靠、具有較高水平的優秀程序。

　　(6) 單片機源程序的基本格式

　　由于不同類型的單片機系列因有關資源的地址分配不同，故而其對應的源程序格式也各不相同。對于51系列單片機，因其中斷矢量被設置在程序存儲器的0003H~0033H地址區域、而源程序的起始地址又必須從0000H單元開始，因而源程序的首條指令設置在0000H~0002H單元，而且必是跳轉指令，以跳過中斷矢量地址區域，開始主程序的順序執行。這是由51系列單片機的硬件結構所決定的。

　　在單片機的指令集中，無程序啟動運行指令，系統復位后立即啟動并開始執行應用系統源程序，由于復位后的程序存儲器指針PC值為0000H，所以程序必定從0000H單元開始執行。為此，在000H～0002H三個單元專門用于設置一條跳轉指令(長跳轉LJMP屬三字節指令)，從而滿足源程序既從0000H存儲單元開始啟動并執行，又跳過中斷矢量地址區域段，跳轉到應用系統主程序順次執行。

　　在中斷矢量地址區段，由于分配給每個中斷服務程序的地址空間只有8個存儲單元，一般是不夠用的。實際應用中也常安排一條跳轉指令，從中斷矢量處跳轉到對應的中斷服務程序去執行。這樣，一般中斷服務程序總是安排在主程序的高地址方向空余的存儲器區域。此外，一個應用系統軟件，總有若干個子程序供主程序調用，一般也都安排在程序存儲器高地址方向，主程序地址空間之外空余的地址單元區段。

　　有些應用系統軟件，常有一些固定的表格參數存放在程序存儲器中，例如LED顯示編碼等，以供主程序或子程序等查用，一般也安排在主程序之后的高地址方向區段。

　　因此，任一個51系列單片機的應用系統源程序，其基本地址空間可劃分為：中斷矢量地址空間段、主程序地址空間段、中斷服務程序和了程序地址空間段、固定表格參數地址空間段四部分。除中斷矢量地址實間是固定的外，其作均應視程序量和執行方便等任意分配地址空間，其順序也不受此限制。

　　1) 單片機應用系統源程序的基本格式及其部分地址分配如下例所示：

　　ORG 0000H

　　LJMP START ;轉向主程序

　　ORG 0003H

　　LJMP INTE0 ;轉向外中斷0服務子程序

　　ORG 000BH

　　LJMP INTTFO ;轉向定時/計數器0服務子程序

　　…… ;可按實際需要設置服務子程序

　　ORG 0030H

　　START：MOV A，#00H ;主程序從0030H單元開始

　　MOV R1，#data

　　MOV R0，#00H

　　DJNZ R1，LOOP0

　　…… ;初始化程序段

　　…… ;主程序主體區段

　　ORG 3100H

　　A0: … ;子程序A0

　　RET

　　A1 … ;子程序A1

　　RET

　　……

　　ORG 3100h

　　INTIE0： ;外部中斷0中斷服務程序

　　RETI

　　ORG 4800H

　　INTTFO： ;定時/計數器0中斷服務程序

　　RETI

　　…… ;其他中斷服務程序段

　　ORG 5500H

　　DBL0：DB 43，56， ;}固定表格參量區段

　　END ;結束

　　上例中的地址分配是為了便于示例。在實際應用中應根據具體情況而定。在主程序段應包含有關單元清0、方式選擇、參數設置以及有關部分的初始化程序等。主程序是整個源程序的核心、主體、其他程序段均從屬于它，必須切實設計好主程序。其他程序段的具體格格不入與要求，已于前述。這里就不再述/

　　由于單片機特定的應用環境，其源程序設計定型付諸實際應用后，一般不再改變，而且多為周面復始運行。因此，它一般均固化于程序存儲器(ROM)中。這是與典型微型計算機的主要區別之一。
