4.2.1  概述

GPS衛星信號是GPS衛星向廣大用戶發送的用于導航定位的調制波，它包含有：載波、測距碼和數據碼。時鐘基本頻率為10.23MHz。GPS信號的產生，如圖4-3所示。

GPS信號是GPS衛星向廣大用戶發送的用于導航定位的已調波，其載波處于L(22cm)波段，其調制波是衛星電文和偽隨機噪聲碼的組合碼。GPS衛星向廣大用戶發送的導航電文稱為數據碼，其碼的碼率f=50HZ。怎樣才能有效將低碼率的導航電文發送給用戶這是關系到GPS系統成敗與否的大問題。一種有效的發送方法是：用低碼率的數據碼作二級調制(擴頻)。第一級，用50Hz的D碼調制一個偽噪聲碼，如調制一個被叫做P碼的偽噪聲碼，后者的碼率高達10.23MHZ。D碼調制P碼的結果是形成一個組合碼，致使D碼信號的頻帶寬度從50Hz擴展到了10.23MHZ，也就是說，GPS衛星原擬發送50bit／s的D碼，轉變?yōu)榘l(fā)送10.23Mbit／s的組合碼P(t)D(t)。

在D碼調制偽噪聲碼以后，再用它們的組合碼去調制L波段的載波，實現D碼的第二級調制．從而形成向用戶發送的已調波。每顆GPS衛星向用戶發送兩種巳調波。為了敘述方便，分別將兩者稱為第一和第二GPS衛星射電信號，總稱為GPS信號。

• 兩種載波

在無線電通信技術中，為了有效地傳播信息，都是將頻率較低的信號加載在頻率較高的載波上，此過程稱為調制。然后載波攜帶著有用信號傳送出去，到達用戶接收機。GPS使用兩種載波：

L₁載波：f_L1=154×f₀=1575.42MHz,波長λ1=19.032cm,

L₂載波：f_L2=120×f₀=1227.6MHz,波長λ2=24.42cm。

選擇這兩個載頻，目的在于測量出或消除掉由于電離層而引起的延遲誤差。

2、測距碼

GPS衛星的測距碼是用調相技術調制到載波上的。調制碼幅值只取0或1。如果當碼值取0時，對應的碼狀態取為-1，那么載波和相應的碼狀態相乘后便實現了載波的調制。這時，當載波和相應的碼狀態+1相乘時，其相位不變，而當與碼狀態-1相乘時，其相位改變180°。所以當碼值從0變1或從1變?yōu)?時，都將使載波相位改變180°。這時的載波信號實現了調制碼的相位調制（見圖4-4a）。

3、數據碼

數據碼即為4.1節中的導航電文。

根據這一原理，GPS中的三種信號將按圖4-4b的線路進行合成，然后向全球發射，形成今天隨時都可以接收到的GPS信號。

從圖上看出，衛星發射的所有信號分量都是由同一基本頻率f0(A點)產生的，其中包括：載波L₁(B點)，L₂（C點），粗測距碼C/A（D點），精測距碼（F點）和數據碼（G點）。經衛星發射天線（H點）發射出去。發射的信號分量包括：L₁-C/A（J點），L₁-P信號（K點），L₂-P信號（L點）。

4.2.2  偽隨機噪聲碼的產生及特性

偽隨機噪聲碼又叫偽隨機碼或偽噪聲碼，簡稱PRN，是一個具有一定周期的取值0和1的離散符號串。它不僅具有高斯噪聲所有的良好的自相關特征，而且具有某種確定的編碼規則。

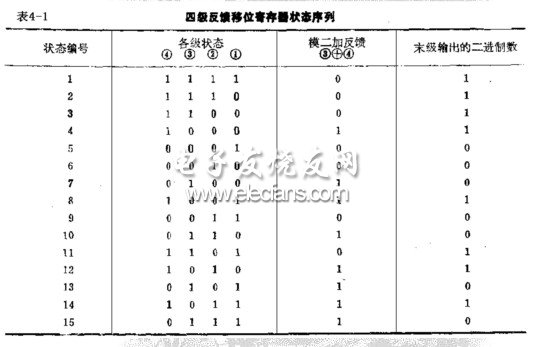

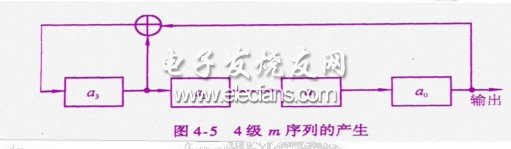

• 產生方式  偽隨機碼的產生方式很多。GPS技術采用m系列，即產生于最長線性反饋移位寄存器。下面以一個由四級反饋移位寄存器組成的m序列為例。假設初始狀態為(a₃,a₂,a₁,a₀)=（1，0，0，0），則在每移一位時，由a₃和a₀模2相加，產生新的輸入a₃⊕a₀，使?fàn)顟B(tài)變?yōu)椋?，1，0，0）。這樣移位15次，又回到初始狀態。在完成這一過程中，其輸出端產生一個隨機碼——000111101011001。見圖4-5。

M序列有下列特性：

(1)均衡性：在一個周期中，“1”與“0”的數目基本相等，“1”比“0”的數目多一個。它不允許存在全“0”狀態。

(2)游程分布：在序列中，相同的碼元連在一起稱為一個游程。一般說來，長度為1的游程占總數的1/2，長度為2的游程占總數的1/4，余此類推。連“1”的游程和連“0”的游程各占一半。

(3)移位相加特性：一個m序列m_p與其經過任意次延遲移位產生的另一個序列m_r模2相加，得到的m_s仍是m序列，即m_p⊕m_r=m_s(m序列)       (4-6)

(4)自相關函數：根據自相關函數的定義，可求得m序列的自相關函數：

式中:A為m序列與其j次移位序列一個周期中對應元素相同的數目；

D為m序列與其j次移位序列一個周期中對應元素不同的數目；

M為m序列的周期, M=2n-1。

根據以上m序列的特性，其自相關函數為：

現將m序列的自相關函數示于圖4-6中。由此圖看出，m序列的自相關函數只有兩種取值1或-1/m。這一特殊性非常重要，GPS信號接收機就是利用這一特性使所接收的偽噪聲碼和機內產生的偽噪聲碼達到對齊同步，進而捕獲和識別來自不同GPS衛星的偽噪聲碼，解譯出它們所傳送的導航電文，測定從衛星到測站之間的距離等。

2、偽噪聲特性：如果我們對隨機噪聲取樣，并將每次取樣按次序排成序列，我們發現其功率譜為正態分布。由此形成的隨機碼具有噪聲碼的特性，偽隨機碼特性上與隨機噪聲十分相似，具有的良好的自相關特征和確定的編碼規則，使我們?nèi)斯つ軓?fù)制出來。

4.2.3  C/A碼

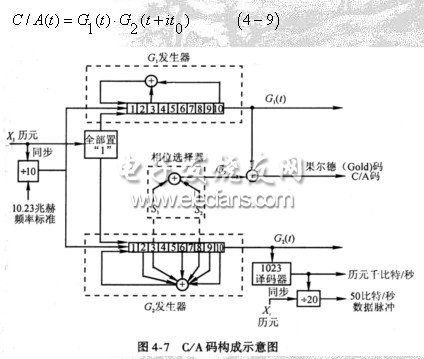

1、產生方式  C/A碼是偽隨機操聲碼的中一種，用于粗測距和捕獲GPS衛星信號的偽隨機碼。它是由兩個10級反饋移位寄存器構成的G碼產生的。兩個移位寄存器于每星期六/日子夜零時，在置“1”脈沖作用下全處于1狀態，同時在碼率1.023MHz驅動下，序列G₁(t)和G₂(t)。G₂(t)序列經過相位選擇器，輸入一個與G₂(t)平移等價的m序列，然后與G₁(t)模2相加，便得到C/A碼:

2、C/A碼特點  從這些G（t）碼中選擇32個碼以PRN1……PRN32命名各種GPS衛星。由于C/A碼長很短，易于捕獲，所以C/A碼除了作為粗測碼外，還作為GPS衛星信號的捕獲碼。并由此過渡到捕獲P碼。

3、C/A碼精度  C/A碼的碼元寬度較大。假設兩個序列的碼元對齊誤差為碼寬的1/10～1/100，則此進相應的測距誤差為29.3～2.93m?，F(xiàn)代科學技術的發展，使得測距分辨率大大提高。一般最簡單的導航接收機的偽距測量分辨率達到0.1m。

4.2.4  P碼

1、產生方式  P碼是衛星的精測碼，碼率為10.23MHz。它是由兩個偽隨機碼PN1(t)和PN2(t)的乘積得到的。

PN1(t)是由兩級12位移位寄存器構成的。兩個移位寄存器分別采用反饋點八進制編碼14501和17147形成周期為1.5秒的m序列PN1（t）。

相應的周期為:,在實際應用中，P碼采用7天的周期，即在P(t)=PN1(t)•PN2(t+niτ)中截取段周期為7天的P碼，并規定每星期六午夜零點使P碼置全“1”狀態作為起始點。

2、P碼精度  P碼周期為約267天才重復一次。因此，實際上P碼周期被分為38部分(每一部分周期為7天，碼長約為6．19X10¹²比特)，其中有一部分閑置，5部分給地面監控站使用，32部分分配給不同的衛星。這樣，每顆衛星所使用的P碼不同部分，便都具有相同的碼長和周期，但結構不同。因?yàn)镻碼的碼長約為6．19x10¹²比特，所以如果仍采用搜索C／A碼的辦法來捕獲P碼，即逐個碼元依次進行搜索，當搜索的速度仍為每秒50碼元時，那將是無法實現的(約需14x10⁵天)。因此，一般都是先捕獲C／A碼，然后根據導骯電文中給出的有關信息(即Z計數，獲得觀測時刻在P碼中的位置)，便可容易地捕獲P碼。

     另外，由于P碼的碼元寬度為C／A碼的1／10，這時若取碼元的對齊精度仍為碼元寬度的l／10～l／100，則由此引起的相應距離誤差約為2．93-0．29m，僅為C／A碼的1／10。所以P碼可用于較精密的導航和定位，故通常也稱之為精碼。

3、P碼特點  根據美國國際部規定，P碼是專為軍用的。目前只有極少數高檔次測地型接收機才能接收P碼，且價格昂貴。即使如此，美國國防部又宣布實施AS政策，即在P碼上增加一個極度保密的W碼，形成新的Y碼，絕對禁止非特許用戶應用。
