Anger型γ相機所產生的數據在進入計算機之前，首先必須將模擬信號進行數字化，即轉換為數字信號，這種轉換是由模擬／數字轉換器(analog-to-digital converter，ADC)來完成的。轉換后的數字數據由計算機的輸入/輸出（I/O）電路接收。計算機的中央處理器（CPU）在操作者的指令下，再決定如何處理這些數據。
    一、模擬／數字轉換器
    衡量模擬／數字轉換器(ADC)轉換效率的指標是轉換精度和轉換時間。ADC的轉換精度一般為8Bit～12Bit(28～212)，相應地有256～4096個標準值可供比較和轉換。標準值越多，轉換精度就越高。完成模擬／數字轉換有多種方法，最基本的要求是必須在第2對信號到達之前，迅速完成前一對信號的轉換，否則第2對信號將會丟失，因此而產生了轉換系統的死時間（dead time）。最常用的快速轉換法是逐次漸近法(successive approximation method)，也稱為二進制檢索算法(abinary search algorithm)。下面我們以12Bit的ADC為例介紹其基本原理。
    ADC的比較器電路是將輸入的模擬信號與一個電阻網絡所產生的一組標準電壓進行比較，即信號電壓與某個標準電壓值進行比較，而這個標準電壓值是從一組4096個電壓值中選出來的。典型的中間電壓值是第2048個電壓值。因此，第2048個電壓值作為信號數字值的第1個近似值。如果比較器電路發現此時信號電壓值小于第1次選擇的電壓值，則將從4096個電壓值中選出另一個新的估計電壓值，這個新的估計電壓值將取第1個估計電壓值(第2048個)與最小的估計電壓值(第1個)之間的一半，即第1024個電壓值。這種漸近系列將重復8次，每一次從4096個電壓值中選出的值更趨于模擬信號的真實電壓值。當比較器經過上述比較，輸入的模擬信號電壓與標準電壓的某個值相等時，即將這個值作為此模擬信號的數字化轉換值，并以此數字量作為存儲器的地址碼去打開相應的存儲單元，在該單元加1。
    二、數字式多道脈沖幅度分析器
    SPECT探頭部分產生的數據是由X+、X－、Y+、Y－4個模擬信號和由累加電路將前4個模擬信號合成的一個能量信號Z所組成。X+、X－、Y+、Y－4個脈沖的幅度就是被探測的γ射線在X和Y座標位置上的模擬量(正比于X及Y座標值)，而Z信號的脈沖幅度則是被探測的射線能量大小的模擬量(與射入晶體的γ射線的能量成正比)。
    1.γ能譜
    并不是所有的模擬數據都是用于成像的有效信號，這是因為γ射線所形成的能譜成分比較復雜。所謂γ能譜就是γ射線的計數按射線能量的分布。以99Tcm的γ能譜為例來說明它的組成成分(圖6-6)。

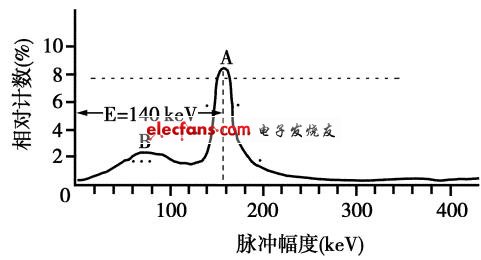

圖6-6  NaI(Tl)閃爍探測99Tcm的γ能譜圖
圖6-6 NaI(Tl)閃爍探測99Tcm的γ能譜圖

    峰A稱為全能峰(total energy peak)，這一脈沖幅度直接反映了γ射線的能量，是由于光電效應或多次效應使γ光子在閃爍體中損失全部能量的結果。平臺狀曲線B稱為康普頓平臺(Compton plateau)，是由于康-吳散射效應使γ光子在閃爍體中僅有部分能量被吸收的結果。
    2.MCA的基本性能
    能量脈沖幅度的甄別極其重要，它將影響系統的空間分辨率和影像的對比度。選擇一定幅度范圍(對應一定的能量范圍)進行計數，能夠抑制本底和剔除散射等，顯然MCA的作用是選擇有用脈沖而剔除噪聲脈沖。Ａ峰閾值20％的窗寬是一個經驗推薦值。窗寬增大，將會探測到很多散射光子，使系統的空間分辨率和影像的對比度變差；窗寬變窄，又將使非散射光子被剔除而使總計數率降低，增加了統計誤差。
    3.MCA的工作原理
    MCA的核心電路單元是一個ADC。它把來自前置放大器的脈沖信號(模擬量)轉換成邏輯信號(數字量)，并以此數字量作為存儲器的地址碼去打開相應的存儲單元，且在該單元加1(記錄一個脈沖)。這個過程相當于ADC把脈沖幅度范圍分成若干分離的間隔，每個間隔就構成了一個分析道，并分配一個存儲單元記錄落于此道內的脈沖。顯然，道的多少取決于ADC的轉換精度。SPECT機一般采用1024～4096道的MCA。例如，在4096道MCA中，MCA把0～10V的脈沖幅度范圍分4096道，每道寬10V／4096道=0.0025V／道，此間隔即為MCA的轉換精度。0～0.0025V為第1道，0.0026～0.0050V為第2道，……共計4096道，存儲器也有相應的4096個存儲單元。
    測量結果，存儲器單元的地址數就是道數，存儲器單元的內容就是落入該道的脈沖數目。整個存儲器單元紀錄的內容按地址數順序取出輸出到顯示器，其結果就是一幅完整的能譜圖（如圖6-6）。
目前SPECT的NaI(Tl)探測器所能測定的γ射線的能量為0～400keV，所形成的能量脈沖幅度為0～10V，MCA的分析道有4096道，所以MCA每道寬度為0.0025V，所代表的γ射線的能量為0.1keV。如果使用的是99Tcm，其能量為140keV，窗寬為20%，則其能量取值范圍是112～168keV；能量脈沖電壓為3.5V，取值范圍2.8～4.2V，所對應的MCA的分析道第1400道，取道范圍1120～1680道。也就是說，經MCA甄別電路比較,脈沖幅度在2.8～4.2V，記錄在存儲器第1120～1680存儲單元內的脈沖數為有用脈沖。只有有用脈沖，MCA才會輸出一個恒幅等寬的觸發脈沖（邏輯信號），觸發ADC將與其一起產生的X+、X－、Y+、Y－位置信號轉換為數字信號，并根據其X、Y合成坐標值而被計算機存儲在相應的存儲單元中。
