【例4.1】拆字程序。將一個字節的兩個BCD碼十進制數拆開并變成相應的ASCII碼,并存入兩個RAM單元中。
設兩個BCD碼(一個字節)已存入在內部RAM的30H單元中,變換后的ASCII 碼分別存放在31H和32H單元,且高位BCD碼的ASCII碼的ASCII碼存于31H單元。數字0~9的ASCII為30H~39H,完成拆字轉換只需將一個字節的兩個BCD碼拆開存放在另兩個單元的低4位,并在其高4位賦以0011即可。程序段清單如下:
MOV R0,#32H ;將32H單元地址送R0
MOV @R0,#00H ;32H單元清0
MOV A,30H ;將30H單元中的BCD送A
XCHD A,@R0 ;將低位BCD碼送32H單元
ORL 32H,#30H ;完成低位BCD碼轉換
SWAP A ;將高位BCD碼交換到低位
ORL A,#30H ;完成高位BCD碼轉換
MOV 31H,A ;將高位BCD的ASCII碼存入31H
上述程序段完成了將一個字節的BCD碼轉換成兩個ASCII碼的功能。共需占用15個程序存儲器字節單元,用9個機器周期執行完畢。
【例4.2】 雙字節加法程序段
設被加數存放在內部矛盾RAM的31H、32H單元,低位字節在前,加數存入于34H、35H單元(低字節在前),結果和存放于31H、32H、33H單元中。其程序段清單如下;
STRT:PUSH A ;將A內容進棧保護
MOV R0,#31H ;將地址碼送R0和R1
MOV R1,#34H
MOV 33H,#00H ;將33H單元清0,存放和的最高字節數
MOV A,R0 ;兩低字節數相加
ADD A,@R1
MOV @R0,A ;低字節和存于31H單元
INC R0 ;地址數分別加1
INC R1
MOV A,@R0 ;連用低位進位進行高字節數
ADDC A,@R1 ;相加
MOV @R0,A ;高字節和存于32H單元
INC R0 ;R0指針指向33H單元
MOV A,#00H ;清A為0
ADDC A,#00H ;求高字節和的進位
MOV @R0,A ;將高字節進位存于33H單元
POP A ;恢復A原內容
【例4.3 】 求雙字節補碼程序段

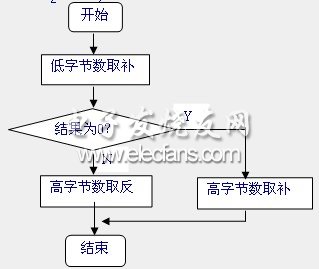

設:存于內部RAM的addr1和addr1+1單元的雙字節數讀出取補后存入addr2和addr2+1單元中,其中高字節數存于高地址單元,圖4.7為雙字節數求補流程圖

圖4.7雙字節數取補流程圖
8位字長的單片機對雙字節數取補需分兩次進行,首先對低字節數取補后判其結果是否為0,若為全0,則要對高字節數取補,否則取反即可。雙字節數取補程序估如下:
START:MOV R0,#addr1 ;原碼低字節數地址送R0
MOV R1,#addr2 ;補碼低字節數地址送R1
MOV A,@R0 ;原碼低字節數送A
CPL A ;對低字節數取補
INC A
MOV @R1,A ;低字節補碼存入addr2單元
INC R0 ;R0、R1內容分別加1
INC R1
JZ ZERO ;判(A)=0?當(A)=0,則轉ZERO
MOV A,@R0 ;原碼高字節數送A
CPL A ;對A內容取反
MOV @R1,A ;高字節數補碼存addr2+1
SJMP LOOP1 ;轉結束
ZERO:MOV A,@R0 ;低字節取補后為0,則對高字節數取補
CPL A
INC A
MOV @R1,A ;將高字節補碼存addr2+2
LOOP1:END ;結束
所有條件判跳指令均屬相對尋址方式,其相對偏移量是一個帶符號的8位二進制碼,常以補碼形式出現。其尋址范圍為-128~+127B。編程時應多加注意。
【例4.4 】 由累加器A在動態運行中給出的結果值選擇對應的轉移指令,其對應關系為:
(A)=0,轉向分反處理程序0
(A)=1,轉向分支處理程序1
(A)=n,轉向分支處理程序n
一般轉移指令均為有條件轉移指令,而MCS-51單片機有兩條無條件轉移指令:AJMP和LJMP。前者為雙字節指令,后者為三字節指令,因此,需視選用何種跳轉指令而應對A中值作相應變換。如選用AJMP指令,則應對A值變換成偶數值;如選用LJMP指令,則應對A值乘3的變換。每個分支處理程序均為各自獨立的等程序段,分散在各自的程序存儲器區段。要皮,必須有一個中轉站,軒向各自的分支處理程序。這個無條件轉移指令串的首地址由DPTR指示?,F(xiàn)以AJMP為例,其程序段如下:
START:MOV DPTR,#addr16 ;跳轉指令串首址送DPTR
CLR C ;清C為0
RLC A ;將A值變換成偶數
JNC TABEL ;判(C)=0?不為0則轉
INC DPH ;(C)=1,則DPH內容+1
TABEL:JMP @A+DPTR ;散轉
…
ADDR16:AJMP LOOP0 ;無條件轉移指令串
AJMP LOOP1
…
AJMP LOOPn
LOOP0:… ;分支程序段0
…
LOOP1:… ;分支程序段1
…
由于上例選用絕對值轉移指令A(yù)JMP是雙字節指令,因此,要求A中內容必須換算成偶數。換算方式可以乘2,而這里采用左移一位的辦法來實現。如果n值等于或大于128,則左移一位將產生高位進位,將進位值加到DPH中去,等于將轉移指令串首址延伸256個存儲單元,所以在程序段中對C進行測判。這樣,保證分支處理程序段可以在0-255個中任選。
如果選用長調用LJMP,它是怎么樣三字節指令,在進A值換算時應乘3處理,將積的高字節值加到DPH中去。一般,DPTR+A的最終值應不超過64KB范圍。
【例4.5】 采用循環程序?qū)崿F(xiàn)延時,一般可達到任意延時要求,但需犧牲CPU的工作。
MOV 40H,#data ;設置計數初值
AGIN: NOP
NOP
DJNZ 40H,AGIN ;當(40H)-1≠0則繼續循環
上例每循環一次共需4個機器周期,實際總延時由40H單元內容和主頻的頻率所設置決定。
【例4.6】 數據塊搜索
設外部RAM從BLOCK單元開始有一個無符號數據塊,其長度(即數據塊個數)存于LEN單元,試求出數據塊 最大值數據,并存于MAX單元中。
尋找最大值的方法很多,最基本的方法是比較和交換依次進行,即先讀取第一個數與第二個數相比較,并把前一個數作為基準。比較結果:若基準數在,則不作交換,再取下一個數進行比較;若基準數小,則將大數取代原基準數,即作一次交換,然后再以新的基準數與下一個數作比較,直到全部比較完畢?;鶞?zhǔn)數始終保持為最大數值。圖7.6為數據塊搜索流程圖。
設R1中存放基準數,R3為數據長度,R2中存放每次讀出的新的數據塊。
其循環程序段如下;
START:CLR A ;A清0
CLR R1 ;清R1為0
MOV R3,LEN ;數據塊長度送R3作控制計數
LOOP:MOVX A,@DPTR ;讀數據塊
INC DPTR 指向下一個單元
MOV R2 ,A ;將讀出的靈敏據塊送R2
CLR C ;清C為0
MOV A ,R1 ;基準值送A
SUBB A,R2 ;基準數一讀出數
JNC NEXT ;(C)=0,即(A)≥(R2),跳轉
MOV R1,A
NEXT:DJNZ R3LOOP ;判搜索完否
MOV MAX,R1 ;最大數據存入MAX單元
END ;結束
【例4.7 】 工作單元清0
設R1中存放被清0單元首地址,R3中存放清0字節數,則其循環程序如下:
START;MOV R1,#addr ;清0單元首地址送R1
MOV R3,#data ;清0字節數送R3
CLR A ;A清0
LOOP:、MOV @R1,A ;指定單元清0
INC R1工 ;指向下一個單元
DJNZ R3,LOOP ;(R3)-1≠0,繼續清0
END ;結束
【例4.8】 4位BCD碼整數轉換成二進制整數
入口參數:BCD碼字節地址指針R0,位數存于R2中。
出口參數:二進制數存于R3R4中。
算法:A=103a3+102a2+10a1+a0
程序流程如7.7所示。
子程序清單如下:
BCDA:PUSH PSW ;現場保護
PUSH A
PUSH B
MOV PSW,#08H
MOV R3,#00H
MOV R2,#3 ;BCD碼D的位數
MOV A,@R0 ;a0-R4
MOV R4,A
BCKB:MOV A,R3 ;(R3R4)×10
MOV B,#10 ;R4
MUL AB
MOV R4,A
XCH A,B
MOV B,#10
XCH A,R3
MUL AB
ADD A,R3
XCH A,R4
INC R0 ;(R0)+1-R0
ADD A,@R0 ;( R3R4)- ((R0))-RR3R4
XCH A,R4
ADDC A,#0
MOV R3,A
DJNZ R2,BCDB ;循環n-1次
POP B ;恢復現場
PIP A
POP PSW
RET ;返回
上例中的R2內容是BCD碼的位數n,本例中n=4,即兩個字節4位BCD碼,在程序中作為循環控制寄存器的計數值為n-1=4-1=3,即本例循環3次即完成二次字節的BCD碼轉換。
本例采用乘10運算,也可采用除2運算進行轉換。
【例4.9】 多字節十進制數加法子程序
入口參數:將R0指針的內部RAM中N個字節的BCD碼被加數,R1指針的內產RAM中N個字節的BCD碼中數進行相加。R2中存放字?jǐn)?shù)N。
出口參數:相加結果的BCD碼和數存入R0指針的內部RAM(原被加數單元)中。

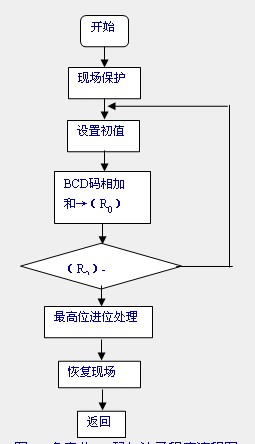

圖4.8為多字節BCD碼加法子程序流程圖。子程序清單如下:

圖4.8多字節BCD碼加法子程序流程圖
BCDADD:PUSH PSW
PUSH A
MOV PSW,#08H
MOV A,R0
ADD A,R2
MOV R0,A
DEC R0
MOV A,R1
ADD A,R2
MOV R1,A
DEC R1
CLR C
ADDA:MOV A,@R0
ADDC A,@R1
DA A
MOV @R0,A
DEC R1
DEC R0
DJNZ R2,ADDA ;判加完否
JNC ADDB ;若(C)=0則轉ADDB
MOV A,#00H ;清A為0
ADDC A,#00H ;若(C)=1,則為最高位進位
MOV @R0,A
ADDB:POP A ;現場恢復
POP PSW
RET ;返回
本例中兩數均按高位字節數存放于低地址單元,而相國運算則從低位字節數開始,R0、R1指針在運算前均指向最高字節數的地址,故需轉換成指向最低字節數的地址,然后進行相加運算。
【例4.10】 應用系統采用LED七段顯示,可將BCD碼或十六進制碼以及某些符號通過查找LED顯示編碼進行顯示輸出。
七段LED顯示器有共陰極和共陽極之分,其顯示編碼是不同的,共陽極是低電平為有效輸入;共陰極則是高電平輸入有效,LED的編碼不是序碼,即表格無規律可尋,可根據各自方便排列。例如BCD碼顯示,同是其顯示碼可按0~9的順序排列。假如顯示器是共陽極的,則BCD碼與顯示器編碼的對應關系為:0的顯示編碼為0100 0000,即40H,1的編碼為0111 1001,即79H;2的編碼為24H,3的編碼為30H,…,對于這類問題,通過查表來實現比較方便。具體程序段如下:
MOV DPTR,#LEDA ;表格首址送DPTR
MOV A,@A+DPTR ;變址寄存器A中內容為查表主序號, 即要顯示的內容,如0,1,2,…,9
MOVC A,@A+DPTR ;讀出要顯示的內容
;進行LED顯示
LEDA:DB 40H,79H,24H,30H,12H
DB 20H,78H,00H,18H,…
對于這類問題,一般均選用DPTR作為基址指針的查表指令為宜。這樣,表格串可設置在64KB的任何地址段,可實現任意次查表。
