5.1.1 硬件電路與工作原理

　　1. 硬件電路

　　硬件電路同單元二中圖2.1。

　　2. 工作原理

　　用手按動按鍵S3，每按鍵一次S3引腳上出現一個負脈沖，單片機計數一次，并實時將按鍵次數以BCD碼方式，在發光二極管上面顯示。

　　5.1.2 控制程序

　　1. 主程序流程圖

　　



　　圖5.1

　　2. 控制程序

　　ORG 0000H

　　LJMP MAIN

　　ORG 0030H

　　MAIN: MOV TMOD,#06H ;設定T0的工作方式

　　MOV TH0,#00H ;設定計數初值

　　MOV TL0,#00H ;

　　SETB TR0 ;啟動計數器

　　MOV P1,TL0 ;送顯示

　　END

　　5.1.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　5.1.4 相關知識

　　1. 單片機是如何進行計數的?

　　本次任務中，單片機完成了對S3鍵按鍵次數的累計，那么，單片機是如何進行計數的?

　　在單片機的內部結構中，我們知道在MCS-51的單片機內有兩個16位可編程的定時/計數器，它們具有四種工作方式，其控制字和狀態均在相應的特殊功能寄存器中，通過對控制寄存器的編程，就可方便地選擇適當?shù)墓ぷ鞣绞?。下面我們對它們的特性進行闡述。

　　(1) 定時/計數器的工作方式

　　MCS-51單片機內部的定時/計數器的結構如圖5.2所示，

　　



　　圖5.2 MCS-51定時/計數器結構圖

　　定時器T0特性功能寄存器TL0(低8位)和TH0(高8位)構成，定時器T1由特性功能寄存器TL1(低8位)和TH1(高8位)構成。特殊功能寄存器TMOD控制定時計數器的工作方式，TCON則用于控制定時計數器T0和T1的啟動和停止計數，同時管理定時器T0和T1的溢出標志等。程序開始時需對TL0、TH0、TL1和TH1進行初始化編程，以定義它們的工作方式和控制T0和T1的計數。

　　TMOD和TCON這兩個特殊功能寄存器的格式參見下表：

　　定時/計數器的方式控制字TMOD，字節地址為89H，其格式如表5.1：

　　表5.1 TMOD寄存器結構

　　定時器控制積存器TCON，字節地址為88H，位地址為88H—8FH，其格式如表5.2：

　　表5.2 TCON結構

　　TMOD和TCON各位的意義和用途我們將在下面的章節中予以介紹，需要注意的是，TCON的D0—D3位與中斷有關，我們會在中斷的內容中加以說明，MCS-51的定時/計數器共有四種工作方式，我們逐個進行討論。

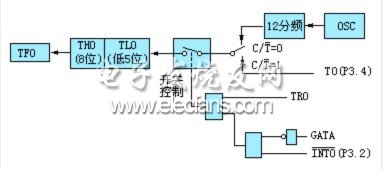

　　1) 工作方式0

　　定時/計數器0的工作方式0電路邏輯結構見圖5.3(定時/計數器1與其完全一致)，

　　

　　圖5.3

　　工作方式0是13位計數結構的工作方式，其計數器由TH的全部8位和TL的低5位構成，TL的高3位沒有使用。當時，多路開關接通振蕩脈沖的12分頻輸出，13位計數器以次進行計數。這就是定時工作方式。當=1時，多路開關接通計數引腳(To)，外部計數脈沖由銀南腳To輸入。當計數脈沖發生負跳變時，計數器加1，這就是我們常稱的計數工作方式。不管是哪種工作方式，當TL的低5位溢出時，都會向TH進位，而全部13位計數器溢出時，則會向計數器溢出標志位TF0進位。

　　我們討論門控位GATA的功能，GATA位的狀態決定定時器運行控制取決于TR0的一個條件還是TR0和INT0引腳這兩個條件。當GATA=1時，由于GATA信號封鎖了與門，使引腳INT0信號無效。而這時候如果TR0=1，則接通模擬開關，使計數器進行加法計數，即定時/計數工作。而TR0=0，則斷開模擬開關，停止計數，定時/計數不能工作。

　　當GATA=0時，與門的輸出端由TR0和INT0電平的狀態確定，此時如果TR0=1，INT0=1與門輸出為1，允許定時/計數器計數，在這種情況下，運行控制由TR0和INT0兩個條件共同控制，TR0是確定定時/計數器的運行控制位，由軟件置位或清“0”。

　　如上所述，TF0是定時/計數器的溢出狀態標志，溢出時由硬件置位，TF0溢出中斷被CPU響應時，轉入中斷時硬件清“0”，TF0也可由程序查詢和清“0”。

　　在工作方式下，計數器的計數值范圍是：

　　1～8192(213)

　　當為定時工作方式時，定時時間的計算公式為：

　　(213-計數初值)×晶振周期×12

　　或 (213-計數初值)×機器周期

　　其時間單位與晶振周期或機器周期相同。

　　如果單片機的晶振選為6.000MHz，則最小定時時間為：

　　[213—(213—1)]×1/6×10-6×12=2×10-6(s)=2(us)

　　(213—0)×1/6×10-6×12=16384×10-6(s)=16384(us)。

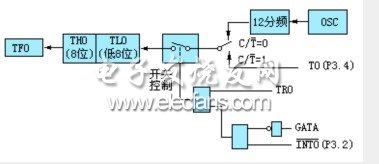

　　2) 工作方式1

　　當M1，M0=01時，定時/計數器處于工作方式1，此時，定時/及數器的等效電路如圖5.4所示，仍以定時器0為例，定時器1與之完全相同。



　　圖5.4

　　可以看出，方式0和方式1的區別僅在于計數器的位數不同，方式0為13位，而方式1則為16位，由TH0作為高8位，TL0為低8位，有關控制狀態字(GATA、、TF0、TR0)和方式0相同。在工作方式1下，計數器的計數值范圍是：

　　1～65536(216)

　　當為定時工作方式1時，定時時間的計算公式為：

　　(216—計數初值)× 晶振周期×12

　　或 (216—計數初值)× 機器周期

　　其時間單位與晶振周期或機器周期相同。

　　如果單片機的晶振選為6.000MHz，則最小定時時間為：

　　[213—(216—1)]×1/6×10-6×12=2×10-6(s)=2(us)

　　(216—0)×1/6×10-6×12=131072×10-6(s)=131072(us)。

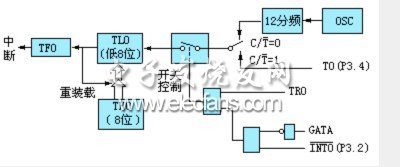

　　3) 工作方式2

　　當M1M0=10時,定時/計數器處于工作方式2.此時定時器的等效電阻如圖5.5所示.我們還是以定時/計數器0為例,定時/計數器1與之完全一致。

　　



　　圖5.5 定時器等效電阻

　　工作方式0和工作方式1的最大特點就是計數溢出后，計數器為全0，因而循環定時或循環計數應用時就存在反復設置初值的問題，這給程序設計帶來許多不便，同時也會影響計時精度，工作方式2就針對這個問題而設置，它具有自動重裝載功能，即自動加載計數初值，所以也有的文獻稱之為自動重加載工作方式。在這種工作方式中，16位計數器分為兩部分，即以TL0為計數器，以TH0作為預置寄存器，初始化時把計數初值分別加載至TL0和TH0中，當計數溢出時，不再象方式0和方式1那樣需要“人工干預”，由軟件重新賦值，而是由預置寄存器TH以硬件方法自動給計數器TL0重新加載。

　　程序初始化時，給TL0和TH0同時賦以初值，當TL0計數溢出時，置位TF0的同時把預置寄存器TH0中的初值加載給TL0，TL0重新計數。如此反復，這樣省去了程序不斷需給計數器賦值的麻煩，而且計數準確度也提高了。但這種方式也有其不利的一面，就是這樣一來的計數結構只有8位，計數值有限，最大只能到255。所以這種工作方式很適合于那些重復計數的應用場合。例如我們可以通過這樣的計數方式產生中斷，從而產生一個固定頻率的脈沖。也可以當作串行數據通信的波特率發送器使用。

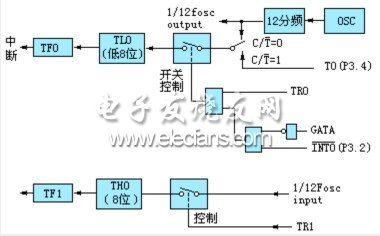

　　4) 工作方式3

　　當M1M0=11時，定時/計數器處于工作方式3，此時，定時/計數器的等效電路如圖5.6所示，仍以定時器0為例，值得注意的是，在工作方式3模式下，定時/計數器1的工作方式與之不同，下面我們分別討論。

　　



　　圖5.6

　　在工作方式3模式下，定時/計數器0被拆成兩個獨立的8位計數器TL0和TH0。其中TL0既可以作計數器使用，也可以作為定時器使用，定時/計數器0的各控制位和引腳信號全歸它使用。其功能和操作與方式0或方式1完全相同。TH0就沒有那么多“資源”可利用了，只能作為簡單的定時器使用，而且由于定時/計數器0的控制位已被TL0占用，因此只能借用定時/計數器1的控制位TR1和TF1，也就是以計數溢出去置位TF1，TR1則負責控制TH0定時的啟動和停止。等效電路參見圖5.7。由于TL0既能作定時器也能作計數器使用，而TH0只能作定時器使用而不能作計數器使用，因此在方式3模式下，定時/計數器0可以構成二個定時器或者一個定時器和一個計數器。

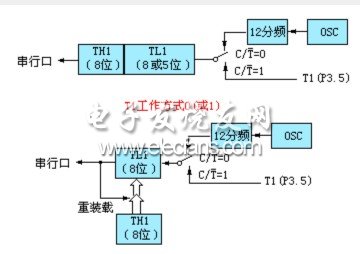

　　如果定時/計數器0工作于工作方式3，那么定時/計數器1的工作方式就不可避免受到一定的限制，因?yàn)樽约旱囊恍┛刂莆灰驯欢〞r(shí)/計數器借用，只能工作在方式0、方式1或方式2下，等效電路參見圖5.7

　　



　　圖5.7

　　在這種情況下，定時/計數器1通常作為串行口的波特率發生器使用，以確定串行通信的速率，因?yàn)橐褯]有TF1被定時/計數器0借用了，只能把計數溢出直接送給串行口。當作波特率發生器使用時，只需設置好工作方式，即可自動運行。如要停止它的工作，需送入一個把它設置為方式3的方式控制字即可，這是因?yàn)槎〞r(shí)/計數器本身就不能工作在方式3，如硬把它設置為方式3，自然會停止工作。

　　從前面的任務中，我們看到了，首先必須對定時計數器進行初始化，然后再開啟定時或計數。簡單的總結一下，定時計數器的初始化包括以下內容。

　　(1) 確定工作方式——對TMOD賦值;

　　如：任務中的MOV TMOD,#06H指令，設定T0為計數器工作方式。

　　(2) 預置定時計數器中計數的初值——直接寫入TH和TL;

　　如：任務中的MOV TH0,#00H 兩條指令，設定計數初值。

　　MOV TL0,#00H

　　(3) 根據需要開放定時器/計數器的中斷——對IE位賦值;

　　(4) 啟動定時器/計數器;

　　如：任務中的SETB TR0 指令

　　初值的計算方法

　　X=M-計數值

　　M是定時器的最大計數值。視工作方式不同而不同。

　　工作方式0： 13位定時/計數方式，因此，最多可以計到2的13次方，也就是8192次。

　　工作方式1： 16位定時/計數方式，因此，最多可以計到2的16次方，也就是65536次。

　　工作方式2和工作方式3，都是8位的定時/計數方式，因此，最多可以計到2的8次方，也說是256次。

　　預置值計算： 用最大計數量減去需要的計數次數即可。

　　通過上面的任務，我們掌握了計數程序的編制方法，下面我們再看看定時程序怎樣編制。

　　首先我們看一下下面的程序段。

　　MOV TMOD,#01H

　　MOV TL0,#00H

　　MOV TH0,#4CH

　　SETB TR0

　　以上程序是任務一中的定時程序段，它的初始化過程和計數方式類似。
