5.2.1 硬件電路與工作原理

　　1. 硬件電路同模塊二中圖2.1。

　　2. 工作原理

　　一旦按下P3.2所接按鍵后，P3.2口線上會出現這樣兩個變化，第一，口線上出現由高到低的變化，即出現下降沿。第二，P3.2按住后口線保持低電平直到松鍵為止。單片機就是利用口線上的這種變化，實現上述各種狀態的切換。

　　5.2.2 控制程序

　　1. 程序流程圖

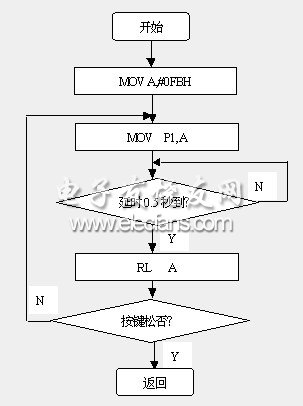

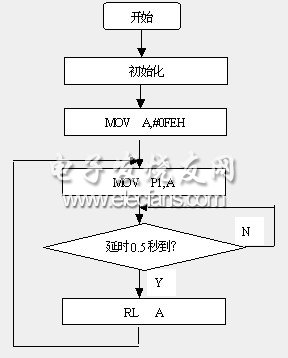

　　                                                                                               圖 5.8 主程序流程                                                                                    圖 5.9 外部中斷程序流程

　　

圖 5.10 定時中斷程序流程

　　2. 控制程序

　　ORG 0000H

　　LJMP MAIN

　　ORG 0003H

　　LJMP INT_0

　　ORG 001BH

　　LJMP DELAY

　　MAIN: SETB IT0

　　MOV TMOD,#01H

　　MOV TL0,#00H

　　MOV TH0,#4CH

　　SETB PT0

　　SETB EA

　　SETB EX0

　　SETB ET0

　　MOV B,#20

　　SETB TR0

　　MOV A,#0FEH

　　BEGIN: MOV P1,A

　　CJNE B,#00,$

　　MOV B,#20

　　RL A

　　SJMP BEGIN

　　INT_0: PUSH ACC

　　MOV A,#0FBH

　　LOOP: MOV P1,A

　　CJNE B,#00,$

　　MOV B,#20

　　RL A

　　JNB P3.2,LOOP

　　POP ACC

　　RETI

　　DELAY: MOV TL0,#00H

　　MOV TH0,#4CH

　　DJNZ B,LOOP1

　　LOOP1: RETI

　　END

　　5.2.3 源程序的編輯、編譯、下載

　　打開“偉福”模擬仿真軟件進行程序的編輯、編譯。

　　打開“ISP下載軟件”將目標文件下載到ISP-4實驗開發板上的AT89S51單片機芯片，觀察程序運行結果。

　　5.2.4 相關知識

　　1. 單片機如何中斷原來的工作?

　　在本任務中當按鍵S1按下后，原來單片機正在進行的工作被打斷，按鍵松開后單片機又恢復了原來的工作，這就是我們?cè)谇懊嫠f(shuō)的中斷。

　　對初學者來說，中斷這個概念比較抽象，其實單片機的處理系統與人的一般思維有著許多異曲同工之妙，我們舉個很貼切的比方，在日常生活和工作中有很多類似的情況。假如你正在上班，例如是編譯資料，這時侯電話鈴響了，你在書本上做個記號(以記下你現在正編譯到某某頁)，然后與對方通電話，而此時恰好有客人到訪，你先停下通電話，與客人說幾句話，叫客人稍侯，然后回頭繼續通完電話，再與客人談話。談話完畢，送走客人，繼續你的資料編譯工作。

　　這就是日常生活和工作中的中斷現象，類似的情況還有很多，從編譯資料到接電話是第一次中斷，通電話的過程中引有客人到訪，這是第二次中斷，即在中斷的過程中又出現第二次中斷，這就是我們常說的中斷嵌套。處理完第二個中斷任務后，回頭處理第一個中斷，第一個中斷完成后，再繼續你原先的主要工作。

　　為什么會出現這樣的中斷呢?道理很簡單，人非三頭六臂，人只有一個腦袋，在一種特定的時間內，可能會面對著兩、三甚至更多的任務。但一個人又不可能在同一時間去完成多樣任務，因此你只能采分析任務的輕重緩急，采用中斷的方法穿插去完成它們。那么這種情況對于單片機中的中央處理器也是如此，單片機中CPU只有一個，但在同一時間內可能會面臨著處理很多任務的情況，如運行主程序、數據的輸入和輸出，定時/和計數時間已到要處理、可能還有一些外部的更重要的中斷請求(如超溫超壓)要先處理。此時也得象人的思維一樣停下某一樣(或幾樣)工作先去完成一些緊急任務的中斷方法。

　　這樣的一樣處理方法上升到計算機理論，就是一個資源面對多項任務的處理方式，由于資源有限，面對多項任務同時要處理時，就會出現資源競爭的現象。中斷技術就是為了解決資源競爭的一個可行的方法，采用中斷技術可使多項任務共享一個資源，所以有些文獻也稱中斷技術是一種資源共享技術。

　　(1) MCS-51的中斷結構

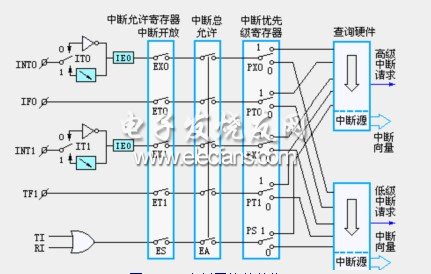

　　圖 5.11 中斷系統的結構

　　計算機的中斷系統能夠加強CPU對多任務事件的處理能力。從而使它的應用范圍進一步擴大。在MCS-48結構的基礎上，MCS-51在增強了I/O的種類、功能和數量的同時，也增強了中斷能力。MCS-51提供了5個中斷源，兩個中斷優先級控制，可實現兩個中斷服務嵌套。當CPU支持中斷屏蔽指令后，可將一部分或所有的中斷關斷，只有打開相應的中斷控制位后，方可接收相應的中斷請求。程序設置中斷的允許或屏蔽，也可設置中斷的優先級。

　　(2) 中斷處理流程

　　CPU響應中斷請求后，就立即轉入執行中斷服務程序。不同的中斷源、不同的中斷要求可能有不同的中斷處理方法，但它們的處理流程一般都如下所述。

　　1) 現場保護和現場恢復

　　中斷是在執行其它任務的過程中轉去執行臨時的任務，為了在執行完中斷服務程序后，回頭執行原先的程序時，知道程序原來在何處打斷的，各有關寄存器的內容如何，就必須在轉入執行中斷服務程序前，將這些內容和狀態進行備份——即保護現場。就象文章開頭舉的例子，在看書時，電話玲響需傳去接電話時，必須在書本上做個記號，以便在接完電話后回來看書時，知道從哪些內容繼續往下看。計算機的中斷處理方法也如此，中斷開始前需將個有關寄存器的內容壓入堆棧進行保存，以便在恢復原來程序時使用。

　　中斷服務程序完成后，繼續執行原先的程序，就需把保存的現場內容從堆棧中彈出，恢復積存器和存儲單元的原有內容，這就是現場恢復。

　　如果在執行中斷服務時不是按上述方法進行現場保護和恢復現場，就會是程序運行紊亂，程序跑飛，自然使單片機不能正常工作。

　　2) 中斷打開和中斷關閉

　　在中斷處理進行過程中，可能又有新的中斷請求到來，這里規定，現場保護和現場恢復的操作是不允許打擾的，否則保護和恢復的過程就可能使數據出錯，為此在進行現場保護和現場恢復的過程中，

　　必須關閉總中斷，屏蔽其它所有的中斷，待這個操作完成后再打開總中斷，以便實現中斷嵌套。

　　3) 中斷服務程序

　　既然有中斷產生，就必然有其具體的需執行的任務，中斷服務程序就是執行中斷處理的具體內容，一般以子程序的形式出現，所有的中斷都要轉去執行中斷服務程序，進行中斷服務。

　　4) 中斷返回

　　執行完中斷服務程序后，必然要返回，中斷返回就是被程序運行從中斷服務程序轉回到原工作程序上來。在MCS-51單片機中，中斷返回是通過一條專門的指令實現的，自然這條指令是中斷服務程序的最后一條指令。

　　(3) MCS-51的中斷源

　　8051有5個中斷源，它們是兩個外中斷INT0(P3.2)和INT1(P3.3)、兩個片內定時/計數器溢出中斷TF0和TF1，一個是片內串行口中斷TI或RI，這幾個中斷源由TCON和SCON兩個特殊功能寄存器進行控制。

　　在前一節，我們已對TCON的控制位進行了說明，現在繼續對它的中斷控制有關的位進行談?wù)?。TCON寄存器的結構如下：

　　表5.1 TCON寄存器結構

　　IE1: 外部邊沿觸發中斷1請求標志，其功能和操作類似于TF0。

　　IT1: 外部中斷1類型控制位，通過軟件設置或清楚，用于控制外中斷的觸發信號類型。IT1=1，邊沿觸發。IT=0是電平觸發。

　　IE0: 外部邊沿觸發中斷0請求標志，其功能和操作類似于IE1。

　　IT0: 外部中斷0類型控制位，通過軟件設置或清楚，用于控制外中斷的觸發信號類型。其功能和操作類似于IE1。

　　SCON是串行口控制寄存器，字節地址為98H，SCON的低二位是串行口的發送和接收中斷標志，其格式如下：

　　

　　表5.2 SCON寄存器結構

　　TI: MCS-51串行口的發送中斷標志，在串行口以方式0發送時，每當發送完8位數據，由硬件置位。如果以方式1、方式2或方式3發送時，在發送停止位的開始時TI被置1，TI=1表示串行發送器正向CPU發出中斷請求，向串行口的數據緩沖器SBUF寫入一個數據后就立即啟動發送器繼續發送。但是CPU響應中斷請求后，轉向執行中斷服務程序時，并不清零TI，TI必須由用戶的中斷服務程序清“0”，即中斷服務程序必須有“CLR TI”或“ANL SCON, #0FDH”等指令來清零TI。

　　RI: 串行口接收中斷標志.若串行口接收器允許接收,并以方式0工作,每當接收到8位數據時,RI被置1,若以方式1、2、3方式工作，當接收到半個停止位時，TI被置1，當串行口以方式2或3方式工作，且當SM2=1時，僅當接收到第9位數據RB8為1后，同時還要在接收到半個停止位時，RI被置1。RI為1表示串行口接收器正向CPU申請中斷。同樣RI標志栩栩如生由用戶的軟件清“0”。

　　(4) 中斷的控制

　　對于中斷控制，在上一節中我們已經對TCON和SCON進行了分析，其實它們兩個寄存器也是中斷的控制寄存器，負責對中斷的部分功能進行控制。我們這里談?wù)摰氖橇硗鈨蓚€(gè)控制寄存器IE和IP。

　　MCS-51的對中斷的開放和屏蔽是由中斷允許寄存器IE控制來實現的，IE的結構格式如下。

　　

　　表5.3 IE寄存器結構

　　下面我們對IE寄存器的各控制位進行介紹：

　　EA: 中斷總控制位，EA=1，CPU開放中斷。EA=0，CPU禁止所有中斷。

　　ES: 串行口中斷控制位，ES=1允許串行口中斷，ES=0，屏蔽串行口中斷。

　　ET1: 定時/計數器T1中斷控制位。ET1=1，允許T1中斷，ET1=0，禁止T1中斷。

　　EX1: 外中斷1中斷控制位，EX1=1，允許外中斷1中斷，EX1=0，禁止外中斷1中斷。

　　ET0: 定時/計數器T0中斷控制位。ET1=1，允許T0中斷，ET1=0，禁止T0中斷。

　　EX0: 外中斷0中斷控制位，EX1=1，允許外中斷0中斷，EX1=0，禁止外中斷0中斷。

　　MCS-51有兩個中斷優先級，即高優先級和低優先級，每個中斷源都可設置為高或低中斷優先級。如果有一低優先級的中斷正在執行，那么高優先級的中斷出現中斷請求時，CPU則會響應這個高有限級的中斷，也即高優先級的中斷可以打斷低優先級的中斷。而若CPU正在處理一個高優先級的中斷，此時，就算是有低優先級的中斷發出中斷請求，CPU也不會理會這個中斷，而是繼續執行正在執行的中斷服務程序，一直到程序結束，執行最后一條返回指令，返回主程序然后再執行一條指令后才會響應新的中斷請求。

　　為了實現上述功能，MCS-51的中斷系統有兩個不可尋址的優先級狀態觸發器，一個指出CPU是否在執行高優先級中斷服務程序，另一個指出CPU是否正在執行低優先級的中斷服務程序，這兩個中斷觸發器的1狀態分別屏蔽所有中斷申請和同一級別的其他中斷申請，此外，MCS-51還有一個申請優先級寄存IP，IP的格式如下，字節地址是B8H。

　　

　　表5.4 IP中斷控制寄存器結構

　　PS: 串行口中斷口優先級控制位，PS=1，串行口中斷聲明為高優先級中斷，PS=0，串行口定義為低優先級中斷。

　　PT1: 定時器1優先級控制位。PT1=1，聲明定時器1為高優先級中斷，PT1=0定義定時器1為低優先級中斷。

　　PX1: 外中斷1優先級控制位。PT1=1，聲明外中斷1為高優先級中斷，PX1=0定義外中斷1為低優先級中斷。

　　PT0: 定時器0優先級控制位。PT1=1，聲明定時器0為高優先級中斷，PT1=0定義定時器0為低優先級中斷。

　　PX0: 外中斷0優先級控制位。PT1=1，聲明外中斷0為高優先級中斷，PX1=0定義外中斷0為低優先級中斷。

　　(5) 中斷的響應

　　MCS-51CPU在每一個機器周期順序檢查每一個中斷源，在機器周期的S6按優先級處理所有被激活的中斷請求，此時，如果CPU沒有正在處理更高或相同優先級的中斷，或者現在的機器周期不是所執行指令的最后一個機器周期，或者CPU不是正在執行RETI指令或訪問IE和IP的指令(因?yàn)榘碝CS-51中斷系統的特性規定，在執行完這些指令之后，還要在繼續執行一條指令，才會響應中斷)，CPU在下一個機器周期響應激活了的最高級中斷請求。

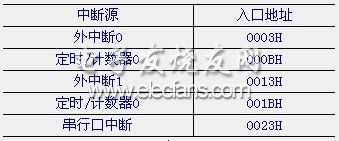

　　中斷響應的主要內容就是由硬件自動生成一條長調用LCALL addr16指令，這里的addr16就是程序存儲器中相應的中斷區入口地址，這些中斷源的服務程序入口地址如下：

　　表 5.5

　　生成LCALL指令后,CPU緊跟著便執行之.首先將PC(程序計數器)的內容壓入堆棧保護斷點，然后把中斷入口地址賦予PC，CPU便按新的PC地址(即中斷服務程序入口地址)執行程序。

　　值得一提的是，各中斷區只有8個單元，一般情況下(除非中斷程序非常簡單)，都不可能安裝下一個完整的中斷服務程序。因此，通常是在這些入口地址區放置一條無條件轉移指令，使程序按轉移的實際地址去執行真正的中斷服務程序。

　　2. 單片機中斷程序怎樣編制?

　　從上面的任務程序中，我們來體會以下中斷服務程序的編制方法。

　　(1) 首先必須對中斷系統進行初始化，包括：

　　1) 開中斷，即設定IE寄存器。

　　如上面程序中的 SETB EA ;開總中斷控制位

　　SETB EX0 ;開外部中斷0

　　SETB ET0 ;開定時器中斷0

　　2) 設定中斷優先級，即設置IP寄存器。

　　如上面程序中的 SETB PT0 ;設定時器0中斷為高優先級

　　3) 如果是外部中斷，還必須設定中斷響應方式，即設定IT0、IT1位。

　　如上面程序中的 SETB IT0 ;設外部中斷0為邊沿觸發方式

　　4) 如果是計數、定時中斷必須先設定定時、計數的初始值。

　　如上面程序中的 MOV TL0,#00H

　　MOV TH0,#4CH

　　5) 初始化結束后，對于定時、計數器而言，還應該記得啟動定時或計數，即設定TR0、TR1位。串口接收中斷，要記得允許接收位REN應該設置。

　　如上面程序中的 SETB TR0

　　(2) 中斷初始化結束后，就可以編制中斷服務程序，編制中斷服務程序時注意：

　　1) 中斷服務程序，第一條指令必須安排在相應的中斷入口地址，并且應該是轉移指令，由于中斷響應時，已經由硬件執行了LCALL指令，中斷程序斷點地址已經入棧，所以不能再用子程序調用指令。

　　如任務程序中的 ORG 0003H ;外部中斷0入口地址

　　LJMP INT_0

　　ORG 001BH ;定時器T0中斷入口地址

　　LJMP DELAY

　　2) 由于中斷的產生是隨機的，所以對程序中的公共單元(其他程序中已經使用，中斷程序中也使用了的單元)，必須在中斷服務程序開始處，采用堆棧進行保護，即入棧。子程序返回前再出棧。

　　如任務程序中的 PUSH ACC

　　……

　　POP ACC

　　3) 中斷服務程序必須以RETI結束，因?yàn)镽ETI指令具有兩個功能：第一，將斷點地址彈回PC指針，以保證能繼續原來的程序，第二，能將中斷優先級狀態觸發器清零，以保證新的中斷請求能夠被相應。
