5.3.1 硬件電路與工作原理

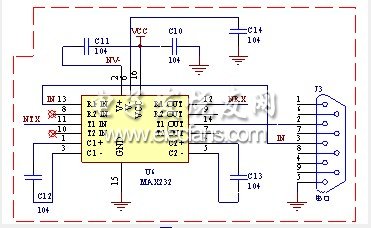

1. 硬件電路
圖 5.12
2. 工作原理
單片機掃描到S1(P3.2)鍵合上后，即啟動串行發送，將01H這個數發送給對方單片機，對方單片機收到數據后，再?gòu)腜1口送出來顯示。
5.3.2 控制程序
1. 程序流程圖

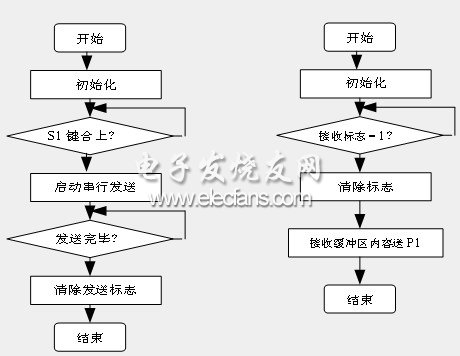

圖 5.13 串行發送程序流程 圖 5.14 串行接收程序流程
2. 控制程序
;發送程序段
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN: MOV SCON,#40H ;串口初始化，設置工作方式1
MOV PCON,#80H ;波特率加倍
MOV TMOD,#20H ;定時器1工作在方式2
MOV TH1,#0FDH ;設置波特率為9600
SETB TR1
LOOP: JB P3.2,$ ;判鍵是否合上?
LCALL DELAY ;延時10MS去抖
JB P3.2,LOOP
MOV SBUF,#01H ;啟動串行發送
JNB TI,$ ;判斷是否發送完畢?
CLR TI
SJMP $
DELAY: MOV R3,#100
DEL: MOV R4,#50
DJNZ R4,$
DJNZ R3,DEL
RET
END
;接收程序段
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN: MOV SCON,#40H ;串口初始化，設置工作方式1
MOV PCON,#80H ;波特率加倍
MOV TMOD,#20H ;定時器1工作在方式2
MOV TH1,#0FDH ;設置波特率為9600
SETB TR1
SETB REN ;允許接收
LOOP: JB RI,$ ;判鍵是否合上?
CLR RI ;延時10MS去抖
MOV P1,SBUF
SJMP $
END
5.3.3 源程序的編輯、編譯、下載
5.3.4 相關知識
1. 單片機如何能收、發數據?
MCS-51單片機內部有一個全雙工的串行通信口，即串行接收和發送緩沖器(SBUF)，這兩個在物理上獨立的接收發送器，既可以接收數據也可以發送數據。但接收緩沖器只能讀出不能寫入，而發送緩沖器則只能寫入不能讀出，它們的地址為99H。這個通信口既可以用于網絡通信，亦可實現串行異步通信，還可以構成同步移位寄存器使用。如果在傳行口的輸入輸出引腳上加上電平轉換器，就可方便地構成標準的RS-232接口。下面我們分別介紹。
(1) 基本概念
1) 數據通信的傳輸方式
常用于數據通信的傳輸方式有單工、半雙工、全雙工和多工方式。
【單工方式】 ： 數據僅按一個固定方向傳送。因而這種傳輸方式的用途有限，常用于串行口的打印數據傳輸與簡單系統間的數據采集。
【半雙工方式】：數據可實現雙向傳送，但不能同時進行，實際的應用采用某種協議實現收/發開關轉換。
【全雙工方式】：允許雙方同時進行數據雙向傳送,但一般全雙工傳輸方式的線路和設備較復雜。
【多工方式】： 以上三種傳輸方式都是用同一線路傳輸一種頻率信號，為了充分地利用線路資源，可通過使用多路復用器或多路集線器，采用頻分、時分或碼分復用技術，即可實現在同一線路上資源共享功能，我們盛之為多工傳輸方式。
2) 串行數據通信兩種形式
【異步通信】
在這種通信方式中，接收器和發送器有各自的時鐘，它們的工作是非同步的，異步通信用一幀來表示一個字符，其內容如下：一個起始位，僅接著是若干個數據位，見圖5.15。
【同步通信】
同步通信格式中，發送器和接收器由同一個時鐘源控制，為了克服在異步通信中，每傳輸一幀字符都必須加上起始位和停止位，占用了傳輸時間，在要求傳送數據量較大的場合，速度就慢得多。同步傳輸方式去掉了這些起始位和停止位，只在傳輸數據塊時先送出一個同步頭(字符)標志即可。
同步傳輸方式比異步傳輸方式速度快，這是它的優勢。但同步傳輸方式也有其缺點，即它必須要用一個時鐘來協調收發器的工作，所以它的設備也較復雜。
圖5.15
3) 串行數據通信的傳輸速率
串行數據傳輸速率有兩個概念，即每秒轉送的位數bps(Bit per second)和每秒符號數—波特率(Band rate)，在具有調制解調器的通信中，波特率與調制速率有關。
(2) MCS-51的串行口和控制寄存器
1) 串行口控制寄存器
MCS-51單片機串行口寄存器結構如圖5.16所示。SBUF為串行口的收發緩沖器，它是一個可尋址的專用寄存器，其中包含了接收器和發送器寄存器，可以實現全雙工通信。但這兩個寄存器具有同一地址(99H)。MCS-51的串行數據傳輸很簡單，只要向發送緩沖器寫入數據即可發送數據。而從接收緩沖器讀出數據即可接收數據。
此外，從圖中可看出，接收緩沖器前還加上一級輸入移位寄存器，MCS-51這種結構目的在于接收數據時避免發生數據幀重疊現象，以免出錯，部分文獻稱這種結構為雙緩沖器結構。而發送數據時就不需要這樣設置，因?yàn)榘l(fā)送時，CPU是主動的，不可能出現這種現象。
圖5.16串行口寄存器結構
2) 串行通信控制寄存器
在上一節我們已經分析了SCON控制寄存器，它是一個可尋址的專用寄存器，用于串行數據的通信控制，單元地址是98H，其結構格式如下：
表5.6 SCON寄存器結構
下面我們對各控制位功能介紹如下：
?、?SM0、SM1：串行口工作方式控制位。
SM0，SM1 工作方式
00 方式0
01 方式1
10 方式2
11 方式3
?、?SM2：多機通信控制位。
多機通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。接收狀態，當串行口工作于方式2或3，以及SM2=1時，只有當接收到第9位數據(RB8)為1時，才把接收到的前8位數據送入SBUF，且置位RI發出中斷申請，否則會將接受到的數據放棄。當SM2=0時，就不管第位數據是0還是1，都難得數據送入SBUF，并發出中斷申請。
工作于方式0時，SM2必須為0。
?、?REN：允許接收位。
REN用于控制數據接收的允許和禁止，REN=1時，允許接收，REN=0時，禁止接收。
?、?TB8：發送接收數據位8。
在方式2和方式3中，TB8是要發送的——即第9位數據位。在多機通信中同樣亦要傳輸這一位，并且它代表傳輸?shù)牡刂愤€是數據，TB8=0為數據，TB8=1時為地址。
⑤ RB8：接收數據位8。
在方式2和方式3中，RB8存放接收到的第9位數據，用以識別接收到的數據特征。
?、?TI：發送中斷標志位。
可尋址標志位。方式0時，發送完第8位數據后，由硬件置位，其它方式下，在發送或停止位之前由硬件置位，因此，TI=1表示幀發送結束，TI可由軟件清“0”。
?、?RI：接收中斷標志位。
可尋址標志位。接收完第8位數據后，該位由硬件置位，在其他工作方式下，該位由硬件置位，RI=1表示幀接收完成。
3) 電源管理寄存器PCON
PCON主要是為CHMOS型單片機的電源控制而設置的專用寄存器，單元地址是87H，其結構格式如下：
表5.7 PCON電源管理寄存器結構
在CHMOS型單片機中，除SMOD位外，其他位均為虛設的，SMOD是串行口波特率倍增位，當SMOD=1時，串行口波特率加倍。系統復位默認為SMOD=0。
4) 中斷允許寄存器IE
中斷允許寄存器在前一節中已闡述，這里重述一下對串行口有影響的位ES。ES為串行中斷允許控制位，ES=1允許串行中斷，ES=0，禁止串行中斷。
表5.8 IE中斷允許控制寄存器結構
2. 單片機怎樣通過程序控制收發數據?
串口程序的編制和定時、計數器以及中斷程序編制一樣，首先也應該初始化，
(1) 先設定SCON，設定好串口工作方式
如：任務程序中的 MOV SCON,#40H 設定串口工作方式一。
(2) 如果用到中斷的，還必須設定IE或IP。
如：任務中的接收程序可以改成：
……
ORG 0023H
LJMP P_JS
ORG 0030H
……
SETB EA
SETB ES
P_JS: CLR RI
……
RETI
(3) 然后設定波特率，即根據工作方式設置定時計數器T1、以及PCON寄存器。
如任務中的 MOV PCON,#80H ;波特率加倍
MOV TMOD,#20H ;定時器1工作在方式2
MOV TH1,#0FDH ;設置波特率為9600
值得注意的是，由于串行發送、接收標志不能硬件自動清除，所以，不管是中斷方式還是查詢方式編程時都必須用軟件方式清除TI、RI。
