利用計算機對獲得的原始數字影像進行適當?shù)奶幚?，不僅可以消除干擾、提高影像的質量、突出影像的某些特征，而且還能對影像進行自動識別與分析，得到定量結果。然而，每種影像處理和分析方法都有一定的局限性，不了解它們的原理和特點，盲目使用這些技術，反而會降低影像的診斷價值。本節將討論一些常用的方法和它們的作用效果。
一、改進影像的質量
1.對比度(contrast)
當顯示數字影像時,預先確定影像的亮度與計數之間的關系。例如,二者呈線性關系時,則每個像素顯示的亮度直接正比于該像素上存儲的計數值,“熱點”的像素用最亮強度顯示。高對比度顯示意味著對計數一定分級的變化用大的亮度變化顯示,而低對比度顯示意味著對相同分級計數的變化用小的亮度變化顯示。
2.定閾值(thresholding)
把低于某一選擇值以下的所有像素計數都作為零計數來定為一幀影像的閾值,這種閾值稱為下水平閾值或限度。這樣在閾值以上像素的影像征象不改變,影像對比度也不改變,其目的在于把觀察影像者的注意力集中在高于閾值以上影像的那些特殊部分。定閾值也可以設置上限和下限兩個閾值,使在這兩個閾值以外的像素都置為零,這稱為影像的定窗。以下限閾值顯示器官影像,常有一個非常清楚的邊緣影像,邊界的位置取決于所選擇的閾值。偶爾也用固定閾值法來檢測邊界,但可能產生使人誤解的邊界。
3.本底扣除(background subtraction)
當觀察一個器官的影像時,有時能比較滿意地減去或消除周圍組織中的計數。一般最簡單的減去本底的方法是假設影像中任意區域的本底均為常數,因此可將此數值從影像的每個像素中減去。
本底扣除法不同于定閾值法。本底扣除能增加顯示對比度,這種對比度的變化,能增強臨床醫生觀察放射性的微小變化(如肺充盈或通氣的變化)。本底扣除使影像對比度增強,這是由于把較小范圍計數的差異調整為更大亮度范圍上的差異。
4.對數影像(logarithmic images)
有時,影像中有高計數結構區域(即該部分計數變化是有臨床意義的),而且也有低計數結構區。此時如果影像以亮度正比于計數的形式顯示,則高和低計數結構區或他們中的一個可能不被顯示。如果用本底扣除來增強亮區的對比度,低計數結構區則不被顯示。因此,使用對數成像可以解決這個進退兩難的問題。計算每個像素的計數對數值,則高低計數結構區均能同時顯示。對數影像說明絕對計數的對數和亮度之間呈非線性關系,且高計數的對比度降低了。
5．噪聲消除（noise reduction）
影像的每個像素中的計數是有限的，所以統計漲落很嚴重，表現為影像中亮度無規律地跳變，如同有噪聲疊加在影像上。最常用的噪聲消除技術是空間平滑和濾波。常用的平滑影像的方法是從一組相鄰像素中求出它們的平均計數,并用這一平均計數代表平滑影像中的中心像素的計數。平均的方法既可以用所有像素的計數進行平均方法，也可以用只對中心鄰近像素計數平均而遠離中心不進行平均的方法。后者稱為加權平滑,最常采用的是9點加權平滑的方法。
平滑是對像素計數進行平均,這樣是可以減小放射性計數的統計漲落,但是平均過程造成分辨率的損失��邊界變得模糊。當決定是否對影像進行平滑時要考慮以下重要因素:第一,僅僅是以改善視覺為目的，則應使用平均像素計數的方法進行影像的平滑,通常這種運算最好以原始數據為基礎來完成;第二,僅在計數波動成為影響視覺感覺的主要因素時才用平均方法進行平滑。假如一幅影像中每一個像素都有較高的計數時,用平均方法進行空間平滑運算不可能對視覺的改善有明顯的作用,但卻降低了分辨率,例如,顯像圖中的器官邊緣,或者圖中“冷”和“熱區”的交界區域，這些區域像素的計數用平均法進行平滑，將會掩蓋這些區域計數的真實差異，從而降低了分辨率。
有一些空間平滑運算力圖避免掩蓋真實邊界，則對影像中不同區域的平滑“量”進行調整。在計數統計波動較大的區域則進行加權平滑;而對計數變化不是統計波動所引起的那些區域則不采用加權平滑。這種平滑運算稱為不固定的平滑。
上述平滑過程實質都是空間的平滑，即平均過程是在一幅單一影像的X及Y兩個方向上完成的。對動態顯像進行平滑時，時間成為需要考慮的重要因素。在電影顯示或確定左心室的ROI之前，常用時間平滑(常結合空間平滑)來處理心室壁運動影像。
為了了解5點時間平滑，以門電路心血池動態顯像為例：若心血顯像在每個心動周期共有24幀影像，選擇第10幀影像，則在該影像中的第幾個像素的“5點時間平滑值”是用其前的第8，第9及其后的第11及第12幅圖中的相應的第幾個像素的平均計數而得到的。這個過程如同空間平滑一樣，可能采用加權或不加權;也可能在時間上是固定的或不固定的，如果時間平滑與空間平滑結合進行，則空間的兩維平滑(例如9點平滑指3個像素在X軸上另3個像素在Y軸上)與時間平滑結合起來(例如時間上用5點平滑)。在這種情況下，最終的像素計數值受在空間上和時間上相鄰的45個像素計數的影響。
二、影像的量化處理技術
很多影像經簡單處理后，就可以用臨床上有用的系數來進行定量或量化。例如，在一幅肺灌注顯像中，任一像素上的計數被肺的總計數除，就可以計算出該像肺區的血流量分?jǐn)?shù)，所有肺中各個像素的血流量分?jǐn)?shù)就可組成一幅功能性的影像。每個像素上的血流量分?jǐn)?shù)值不是以計數表示，而是以功能系數值表示。
在完成除法運算時，需要注意很多核醫學計算機只允許存儲每個像素計數的整數(0、1、2……)，小于1的數則用四舍五入法以次一個較低整數存入。在一幅灌注顯像中，其總計數與任一像素的計數相差是很大的，這就可能在每個像素的計數除以總計數之后，每一個像素的計數值都“四舍五入”到零，造成一幅空白影像。這種現象是可以避免的：首先用一個合適的因子去改變影像中的計數比例，從而使每個像素最終的計數介于0和100之間。對于這種數字處理，用“字”方式(word mode)的數據常比用“字節”方式(byte mode)的數據更為方便。
在動態顯像中，單幅影像不能求得定量數據，在這種情況下，可以從多幀影像復合成單一的功能性影像來發現量化信息。從門電路心血池顯像可以獲得舒張末期和收縮末期的影像。為了評價心室內每個區域射出血的容積(局部心搏出量)，可以從舒張末期影像減去收縮末期影像，
圖6-8
圖6-8 靜脈注射131I-OIH后，腎臟ROI所獲得的TAC
得到一功能性影像，在這個影像中的每一個像素代表局部搏出量。一個比較亮的像素代表高搏出量(舒張末期的計數和收縮末期的計數相差較大);比較暗的像素代表低搏出量。影像的計數相減可能出現負值，這就要求計算機有程序來解決這一問題，通常是令所有負數等于零。
1.放射性－時間曲線(TAC)

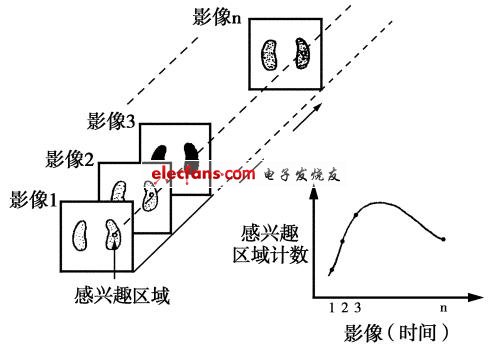

在很多動態顯像檢查中，通過觀察一定區域的計數隨時間而變化以獲得定量的臨床信息。圖6-8描述了一幅131I-鄰碘馬尿酸鈉腎圖，從圖中可以探測到感興趣區域(ROI)內放射性鄰碘馬尿酸鈉的濃度經腎臟的攝取和排泄而發生變化和情況，從而形成一條放射性隨時間而變化的曲線，稱為放射性-時間曲線。這個ROI在形狀上可能是規則的或不規則的，該ROI的確定可以由按鍵盤輸入X-Y坐標，或用光筆或控制桿(joystick)直接畫在視頻顯示器上。 ROI的劃定為計算機形成放射性－時間曲線確定了像素范圍。放射性－時間曲線是以Y軸代表計數值和以X軸代表時間繪制出來的，Y軸上的計數值是每幀影像中每個ROI的計數值，而X軸上的時間是時間間隔。TACs既可以由視覺觀察進行主觀地分析，也可以從TAC上一些有意義的系數進行客觀的定量分析。所有影像的運算處理方法，如扣除本底和平滑等都可用于TAC。
有時需要確定器官內每個區域的功能，假如從許多不同區域去尋求局部區域的信息來形成各自的TAC是十分麻煩的。為克服這一困難，先建立一幀影像中每個像素的TAC，然后進行處理，從而建立一些功能指標。對每個功能性指標賦予適當?shù)牧炼龋瑒t形成一幅具有不同亮度的功能性影像。
2.放射性剖面圖(activity profiles)
二維影像的切面，可以在影像的任意方向上取得，以建立一幅放射性剖面圖。剖面可能是一個像素寬的一條軸代表每個像素的平均計數，而另一軸代表像素?cái)?shù)。這種方法對于顯示非鄰近區域之間或相同區域不同時間之間在計數上相差不大時是很有用的，如運動時和再分布時的201T1心肌顯像，都可能用放射性剖面圖顯示，了解兩者之間的放射性計數變化。
3.影像方向的調整
為了更好地在相似影像之間進行比較，可以改變影像的方向。改變影像方向可以在原有影像平面內旋轉90°、180°、270°和沿垂直方向或水平方向旋轉。
4.傅里葉分析（fourier analysis）
任何周期信號都可以被分解為一系列正弦波或余弦波，任一條周期性曲線可以從數學上表示為各種不同振幅與頻率的正弦與余弦之和，所以我們把其他周期性信號分解為正弦波，然后進行分析，這就是傅里葉分析。
正弦波有2個特征參數：即振幅和初相角。把一個正弦波等分成360段，每一段為1°。在圖6-9中顯然可以看出：b波比a波早啟動1/4周期；c波比a波早啟動1/2周期。 °
圖6-9 正弦波的初相角 a.初相角0° b.初相角90° c.初相角180°
傅里葉分析可以用于門電路心血池動態顯像以及從這些動態影像繪制出TACs(放射性-時間曲線)。通過計算心血池動態影像中每個像素TAC的傅里葉級數，并省略所有高頻諧波，可以得到有用的時間平滑影像。另外，也可以用函數轉換的原理來計算每個像素的相位，從而產生一幅傅里葉相位的功能影像。
