PIC單片機有不同的檔次和型號，但其最基本的組成都差不多。在這里我們以PIC16F84A的單片機為例，了解PIC單片機的組成與引腳功能。PIC16F84A是雙列直插式(DIP)塑料封裝，最大時鐘頻率可達4MHz。

　　9.3.1 PIC16F84A單片機的組成

　　PIC16F84A單片機有一個中央處理器(CPU)、程序存儲器(ROM)、數據寄存器(RAM)和兩個輸入/輸出口(I/O口)。其內部結構如下圖。

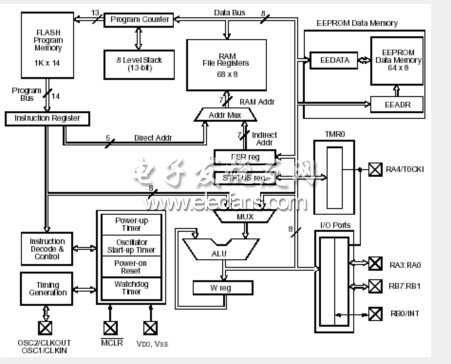

　　圖9.2 PIC16F84A的內部結構

　　CPU是單片機的“大腦”，它從程序存儲器中讀取和執行指令。在取指和執行時，還可同時對數據寄存器進行取數(前已介紹PIC16F84A采用哈佛結構)。由圖9.2可看出，程序存儲器和數據存儲器各有一條總線與CPU相連。

　　在PC16F84中，有68個字節的通用RAM，其地址為0CH～4FH。

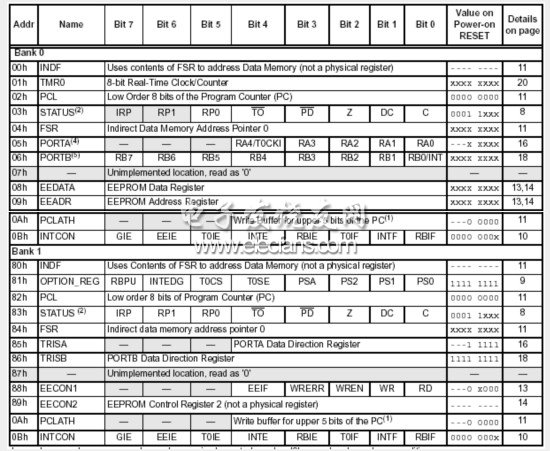

　　除了通用數據寄存器外，還有一些專用寄存器，其中最常用的工作寄存器為“W寄存器”。CPU將工作數據存放在W寄存器中。寄存器W的作用與其它單片機中的“累加器A”相似。此外，還有幾個專用寄存器，它們分別以某種方式控制PIC的運作。特殊功能寄存器功能見下表。

　　PIC16F84A的程序存儲器是由Flash(閃速)EPROM構成，它可用電來記錄和擦除，而在斷電時，仍可保留其內容。PIC單片機有些型號的程序存儲器用的是EPROM，需要用紫外線來擦除;還有一些型號是一次性可編程(OTP)的產品(一經編程便不能再擦除)。

　　PIC16F84A有兩個輸入/輸出口，即A口和B口。每個口的每個引腳可單獨設定為輸入或輸出。各個口的位是從0開始編號的。當A口為輸出方式時，其第4位(即RA4)為開路集電極(或開路漏極)輸出，而B口及A口其它各位為常規的全CMOS驅動電路。這些功能必須注意，否則會在編程時出錯。CPU對每個端口都按一個字節8位來處理，但A口只有5位引腳。

　　PIC輸入與COMS兼容，所以PIC輸出可驅動TTL或CMOS邏輯芯片。每個輸出引腳可以流出或吸入20mA電流，即使一次只用了一個引腳亦是如此。

　　PIC16F84A還有64個用來長期存放數據的EEPROM字節單元、定時器/計數器模塊、中斷系統等。

　　9.3.2 PIC16F84A單片機的引腳功能

　　PIC16F84A單片機有18個引腳，其引腳排列圖見圖9.3。下面我們分別進行介紹。

　　圖9.3 PIC16F84A的引腳圖

　　1. RB0、RB1、RB2……RB7 是B口的8個輸入、輸出引腳。其中RB0引腳具有第二功能，即可作外部中斷引腳。

　　2. RA0、RA1、RA2、RA3、RA4 是A口的5個輸入、輸出引腳。其中RA4引腳具有第二功能，即可作T0定時器外部時鐘脈沖輸入端。應該注意，RA4作輸出時，它是集電極開路輸出。

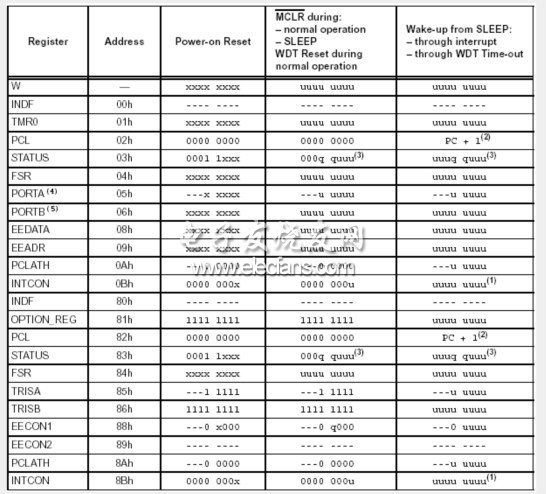

　　3. MCLR/Vpp　復位輸入/編程電壓輸入。其中MCLR為低電平時，對芯片復位。該腳上的電壓不能超過VDD，否則會進入測試方法。Vpp代表編程電壓。復位后各寄存器狀態如下：

　　4. OSC1/CLKIN　振蕩器晶體/外部時鐘輸入端。

　　5. OSC2/CLKOUT　振蕩器晶體輸出端，在晶體振蕩方式接晶體，在RC方式輸出OSC1頻率的1/4信號CLKOUT。
