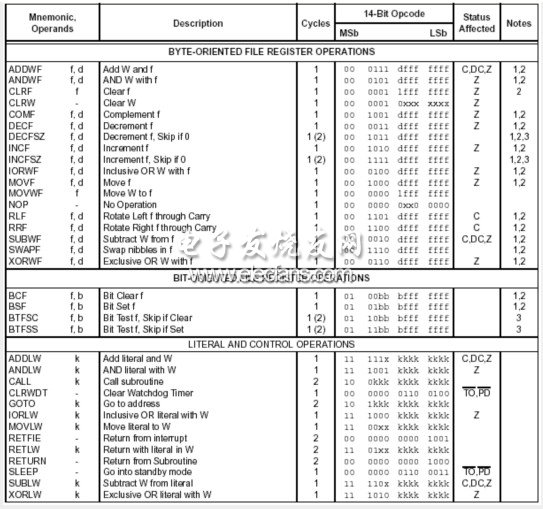

9.4.1 PIC16F84A單片機指令集
9.4.2 PIC16F84A單片機偽指令
偽指令在源程序中的作用是為完成匯編程序作各種準備工作的(實際上是給PC機匯編的注釋)，這些偽指令僅在匯編過程中起作用，一旦匯編結束，偽指令的使命就完成。
在匯編程序MPASM中，有四類偽指令：數據偽指令、列表偽指令、控制偽指令和宏匯編指令。
現在，我們將對前兩類中的常用偽指令予以說明，后兩類偽指令等到在具體程序中出現時，再加以說明。
(1)ORG 存放單元起始地址
格式：<標號>ORG<地址表達式>
說明：ORG用于指定該偽指令后面的源程序存放的起始地址，也就是匯編后的目標機器碼存放的首地址。若ORG后面不帶地址參數，則默認為0。若ORG帶標號，則地址參數也賦值給該標號。在一個源程序中，可以根據需要多次使用ORG偽指令來定位。
例：ORG 1FFH DELAY
GOTO MAIN MOVLM 2
;…… ……
ORG 0 END
右排接左
說明：指令末的偽指令END是通知匯編程序MPASM結束對源程序(ASM)的匯編，即使后面還有語句，也不再予以匯編。在一個源程序中必須有END偽指令，而且只能有一個END，且放在整個程序的最后。
(2)EQU 是對寄存器f和標號賦值
格式：<標號>EQU<表達式>
說明：給標號或寄存器賦值，標號一旦由EQU賦值，其值便不能再重新定義。
舉例：label EQU 0x20
注意：這里操作數中的0x表示十六進制，即0x20相當于20H。
(3)LIST 列表選擇指令
格式：LIST<選擇項>，…，<選擇項>
說明：用來設置各種匯編參數以控制匯編過程，或?qū)α斜砦募M行格式化。此偽指令的所有參數只能在一行內完成，參數的數值都用十進制數設置。
LIST列表選擇偽指令可以選用的部分參數如下。
參數名 默認值 作 用
f=<格式> 1NHX8M;規定固化編程文件格式(INHX16，INHX32或INHX8M)1NHX8M適于把目標碼輸入到大多數的EPROM編程器中。
P=<類型> 無 設置單片機類型，如16F84
r=<基數> HEX 設置常數數制的基數(如hex十六進制;dec十進制等)
例：LIST f=1NHX8M，r=DEC，P=16F84
(4)PROCESSOR<處理器類型>
說明：用于選擇所用單片機的型號。
(5)INCLUDE 包含其它外部源文件
格式：INCLUDE “文件名”
INCLUDE <文件名>
說明：用于把指定文件讀入源程序中作為源程序代碼的一部分，直到檢測到文件結束符時為止，再恢復到原源程序中的代碼處。此偽指令可允許嵌套使用，最多可嵌套6層。文件名必須用雙引號或尖括號給出。
舉例：include “c:\PIC\sysdefs.inc”
include
9.4.3 PIC16F84A單片機程序設計的基本格式
為了快速掌握PIC單片機源程序的基本結構，這里給出一個典型的程序結構框架。建立源程序時首先用偽指令TITLE提供程序的標題，接著給出整個程序的總說明，并用列表偽指令LIST指定所用單片機型號和文件輸出格式，再利用INCLUDE偽指令讀入MPASM中提供的定義文件如《P16F84AINC》，然后對片內常用資源進行定義，再給出一般程序的基本結構框架?，F(xiàn)舉例如下。
TITLE“This is……” ;程序標題
;程序說明
LIST P=16F84，F(xiàn)=1NHX8M
;
include
-config_RC_Qsc &_WDT_0FF…
;資源定義和變量定義
STATUS EQU 03
FSR EQU 04
PORTA EQU 05
PORTB EQU 06
J EQU 01F
K EQU 01E
;…………………
ORG 0000 ;
goto MAIN ;跳過中斷矢量
ORG 0004
goto INTSRV ;子程序入口地址
;……………………………………
MAIN ;從0005H開始放主程序
call Initports ;端口初始化
call InitTimers ;定時器初始化
…
INTSRV … ;中斷服務程序區
SVBRTH … ;子程序區
END ;程序結束符
當然，在編寫程序時可根據實際情況加以調整。下面是一份實際程序清單，要求將數據88H寫入PIC16F84A單片機內部EEPROM的20H單元，而后再從20H單元將其讀出。
LIST P=16F84，F(xiàn)=INHX8M
;……………………………
STATUS EQU 03 ;定義寄存器
EEDATA EQU 08
EEADR EQU 09
INTCON EQU 0BH
EECON1 EQU 88H
EECON2 EQU 89H
;…………………………
RD EQU 0 ;定義位
WR EQU 1
RP0 EQU 5
GIE EQU 7
;…………………………
ORG 0
GOTO WRSTART
;……………………………
ORG 10H
WRSTART ;寫入操作開始
CLRW ;清W，使W=0
BCF STATUS，RP0 ;選BANK0
MOVLW 20H
MOVWF EEADR ;地址→EEADR
MOVLW 88H
MOVWF EEDATA ;寫入數據→
;EEDATA
BSF STATUS，RP0 ;選BANK1
BSF EECON1，2 ;寫操作使能允許
BCF INTCON，GIE ;關閉所有的中斷
MOVLW 0X55
MOVWF EECON2 ;55H→EECON2
MOVLW 0XAA
MOVWF EECON2 ;AAH→EECON2
BSF EECON1，WR ;啟動寫操作
BSF INTCON，GIE ;恢復開中斷
RDSTART ;讀出操作開始
BCF STATUS，RP0
MOVLW 20H
MOVWF EEADR ;地址→EEADR
BSF STATUS，RP0
BSF EECON1，RD ;啟動讀操作
BCF STATUS，RP0
MOVF EEDATA，W ;將EEPROM
;數據讀入W
END
附：在閱讀PIC 8位單片機有關資料時，常遇到一些字母符號和功能，也簡介如下：
1) OTP 一次性編程。OTP是One Time Program的縮寫。
2) RISC 簡稱精簡指令集。RISC是Reduced Instruction Set Computer的縮寫。
3) SSP 同步串行口。SSP是Synchronous Serial Port的縮寫。
4) SCI 串行通信接口。SCI是Serial Communication Interface的縮寫。
5) USART 全雙工通用串行異步接收發送系統。USART是Universal Serial Aosynchronous Receiver Transmitter的縮寫。
6) UART 通用異步接收發送器。
7) POR 上電復位功能。POR是Power On Reset的縮寫。
8) OST 振蕩器起振定時器。OST是Oscillator Start-up Timer的縮寫。
9) PWRT 上電延時定時器。PWRT是Power-up Timer的縮寫。
10) SFR 專用寄存器。SFR是Special Function Register的縮寫。
11) PWM 脈寬調制器。PWM是Pulse Width Modulation的縮寫。
12) MIPS 每秒可執行百萬條指令。MIPS是Million Instructions Per Second的縮寫
