1.2.1異形半導體接觸現象
在形成的P—N結中，由于兩側的電子和空穴的濃度相差很大，因此它們會產生擴散運動：電子從N區向P區擴散;空穴從P去向N區擴散。因為它們都是帶電粒子，它們向另一側擴散的同時在N區留下了帶正電的空穴，在P區留下了帶負電的雜質離子，這樣就形成了空間電荷區，也就是形成了電場(自建場).

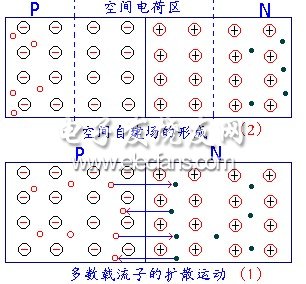

它們的形成過程如圖(1)，(2)所示
在電場的作用下，載流子將作漂移運動，它的運動方向與擴散運動的方向相反，阻止擴散運動。電場的強弱與擴散的程度有關，擴散的越多，電場越強，同時對擴散運動的阻力也越大，當擴散運動與漂移運動相等時，通過界面的載流子為0。此時，PN結的交界區就形成一個缺少載流子的高阻區，我們又把它稱為阻擋層或耗盡層。
1.2.2 PN結的單向?qū)щ娦?/p>
1. PN結外加正向電壓
PN結外加正向電壓的接法是P區接電源的正極，N區接電源的負極。這時外加電壓形成電場的方向與自建場的方向相反，從而使阻擋層變窄，擴散作用大于漂移作用，多數載流子向?qū)Ψ絽^(qū)域擴散形成正向電流，方向是從P區指向N區。如圖(1)所示
這時的PN結處于導通狀態，它所呈現的電阻為正向電阻，正向電壓越大，電流也越大。它的關系是指數關系：
其中：ID為流過PN結的電流，U為PN結兩端的電壓，
UT=kT/q稱為溫度電壓當量，其中，k為波爾茲曼常數，T為絕對溫度，q為電子電量，在室溫下(300K)時UT=26mv，IS為反向飽和電流。
2. PN結外加反向電壓
它的接法與正向相反，即P區接電源的負極，N區接電源的正極。此時的外加電壓形成電場的方向與自建場的方向相同，從而使阻擋層變寬，漂移作用大于擴散作用，少數載流子在電場的作用下，形成漂移電流，它的方向與正向電壓的方向相反，所以又稱為反向電流。因反向電流是少數載流子形成，故反向電流很小，即使反向電壓再增加，少數載流子也不會增加，反向電壓也不會增加，因此它又被稱為反向飽和電流。即：ID=-IS
此時，PN結處于截止狀態，呈現的電阻為反向電阻，而且阻值很高。
由以上我們可以看出：PN結在正向電壓作用下，處于導通狀態，在反向電壓的作用下，處于截止狀態，因此PN結具有單向?qū)щ娦浴Ｋ碾娏骱碗妷旱年P(guān)系通式為： 它被稱為伏安特性方程，如圖(3)所示為伏安特性曲線。
3. PN結的擊穿
PN結處于反向偏置時，在一定的電壓范圍內，流過PN結的電流很小，但電壓超過某一數值時，反向電流急劇增加，這種現象我們就稱為反向擊穿。
擊穿形式分為兩種：雪崩擊穿和齊納擊穿。
對于硅材料的PN結來說，擊穿電壓〉7v時為雪崩擊穿，<4v時為齊納擊穿。在4v與7v之間，兩種擊穿都有。由于擊穿破壞了PN結的單向?qū)щ娦?，因此一般使用時要避免。
需要指出的是，發生擊穿并不意味著PN結燒壞。
4. PN結的電容效應
由于電壓的變化將引起電荷的變化，從而出現電容效應，PN結內部有電荷的變化，因此它具有電容效應，它的電容效應有兩種：勢壘電容和擴散電容。
勢壘電容是由阻擋層內的空間電荷引起的。
擴散電容是PN結在正向電壓的作用下，多數載流子在擴散過程中引起電荷的積累而產生的。
PN結正偏時，擴散電容起主要作用，PN結反偏時，勢壘電容起主要作用。
5. 半導體二極管
(1)二極管的結構和分類
半導體二極管是由PN結加上引線和管殼構成的。它的類型很多。
按制造材料分：硅二極管和鍺二極管。
按管子的結構來分有：點接觸型二極管和面接觸型二極管。
二極管的邏輯邏輯符號為： (2)二極管的特性
正向特性
當正向電壓低于某一數值時，正向電流很小，只有當正向電壓高于某一值時，二極管才有明顯的正向電流，這個電壓被稱為導通電壓，我們又稱它為門限電壓或死區電壓，一般用UON表示，在室溫下，硅管的UON約為0.6----0.8V，鍺管的UON約為0.1--0.3v，我們一般認為當正向電壓大于UON時，二極管才導通。否則截止。
反向特性
二極管的反向電壓一定時，反向電流很小，而且變化不大(反向飽和電流)，但反向電壓大于某一數值時，反向電流急劇變大，產生擊穿。
溫度特性
二極管對溫度很敏感，在室溫附近，溫度每升高1度，正向壓將減小2--2.5mV，溫度每升高10度，反向電流約增加一倍。
(3)二極管的主要參數
我們描述器件特性的物理量，稱為器件的特性。二極管的特性有：
最大整流電流IF 它是二極管允許通過的最大正向平均電流。
最大整流電流IF 它是二極管允許通過的最大正向平均電流
最大反向工作電壓UR 它是二極管允許的最大工作電壓，我們一般取擊穿電壓的一般作UR
反向電流IR 二極管未擊穿時的電流，它越小，二極管的單向?qū)щ娦栽胶谩?/p>
最高工作頻率fM 它的值取決于PN結結電容的大小，電容越大，頻率約高。
二極管的直流電阻RD 加在管子兩端的直流電壓與直流電流之比，我們就稱為直流電阻，它可表示為：RD=UF/IF 它是非線性的，正反向阻值相差越大，二極管的性能越好。
二極管的交流電阻rd 在二極管工作點附近電壓的微變化與相應的微變化電流值之比，就稱為該點的交流電阻。
(4)穩壓二極管
穩壓二極管是一種特殊的面接觸型二極管，其特性和普通二極管類似，但它的反向擊穿是可逆的，不會發生“熱擊穿”，而且其反向擊穿后的特性曲線比較陡直，即反向電壓基本不隨反向電流變化而變化，這就是穩壓二極管的穩壓特性。穩壓二極管的主要參數為穩壓值UZ和最大穩定電流IZM，穩壓值UZ一般取反向擊穿電壓。穩壓二極管使用時一般需串聯限流電阻，以確保工作電流不超過最大穩定電流IZM 。
(5)二極管的應用
二極管的運用，主要是利用它的單向?qū)щ娦浴Ｋ鼘〞r，我們可用短線來代替它，它截止時，我們可認為它斷路。因此，在應用電路中，關鍵是判斷二極管的導通或截止。
a. 限幅電路
當輸入信號電壓在一定范圍內變化時，輸出電壓也隨著輸入電壓相應的變化;當輸入電壓高于某一個數值時，輸出電壓保持不變，這就是限幅電路。我們把開始不變的電壓稱為限幅電平。它分為上限幅和下限幅。

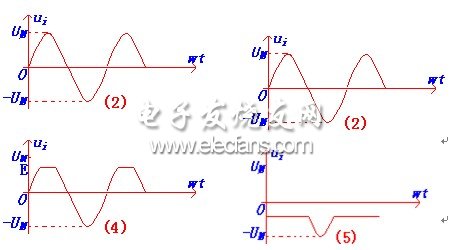

限幅電路如圖(1)所示。改變E值就可以改變限幅電平。如輸入電壓波形圖如圖(2)。
當E=0時限幅電平為0v。ui>0時二極管導通，uo=0，ui<0時，二極管截止，uo=ui，它的波形圖為：如圖(3)所示
當0
b. 二極管門電路
二極管組成的門電路，可實現邏輯運算。如圖(6)所示的電路，只要有一條電路輸入為低電平時，輸出即為低電平，僅當全部輸入為高電平時，輸出才為高電平。實現邏輯"與"運算.
c.其他二極管
發光二極管
發光二極管簡稱LED，它是一種將電能轉換為光能的半導體器件，主要是由M-V族化合物半導體如砷化鎵(GaAs),磷化鎵(GaP)制成。
光電二極管
光電二極管是將光能轉換成電能的半導體器件。
光電耦合器件
光電耦合器件是由光電二極管和發光二極管組合起來的。
變?nèi)荻O管
變?nèi)荻O管是利用PN結的勢壘電容隨外加反向電壓的變化特性制成的。
