1.3.1 三極管的結構和分類

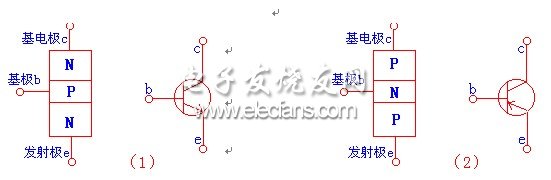

通俗來講，三極管內部為由P型半導體和N型半導體組成的三層結構，根據分層次序分為NPN型和PNP型兩大類。
不管是什么樣的三極管，它們均包含三個區：發射區，基區，集電區，同時相應的引出三個電極：發射極，基極，集電極。同時又在兩兩交界區形成PN結，分別是發射結和基點結。
三極管的三種連接方式
1.3.2 三極管的放大作用
把兩個二極管背靠背的連在一起，是沒有放大作用的，要想使它具有放大作用，必須滿足以下條件：1。發射區中進行重?fù)诫s;2?；鶇^(qū)做得很薄;3。集電極面積大。
1. 載流子的傳輸過程
因?yàn)榘l(fā)射結正向偏置，且發射區進行重?fù)诫s，所以發射區的多數載流子擴散注入至基區，又由于集電結的反向作用，故注入至基區的載流子在基區形成濃度差，因此這些載流子從基區擴散至集電結，被電場拉至集電區形成集電極電流。而留在基區的很少。因?yàn)榛鶇^(qū)做的很薄。
此外，因?yàn)榧娊Y(jié)反向偏置，所以集電區中的空穴和基區中的電子(均為少數載流子)在結電場作用下做漂移運動。
上述載流子的傳輸過程如圖(3)所示。
2. 電流的分配關系
由于載流子的運動，從而產生相應電流，它們的關系如下：
其中：ICEO為發射結少數載流子形成的反向飽和電流;ICBO為IB=0時，集電極和發射極之間的穿透電流。 為共基極電流的放大系數， 為共發射極電流的放大系數。它們可定義為：
放大系數有兩種(直流和交流)，但我們一般認為，它們二者是相等的，不區分它們。
3. 三極管的特性曲線
以NPN管共發射極為例
(1).輸入特性

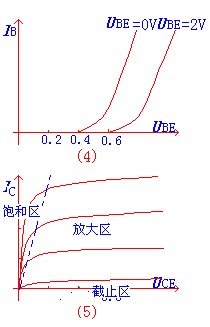

它與PN結的正向特性相似，三極管的兩個PN結相互影響，因此，輸出電壓UCE對輸入特性有影響，且UCE>1,時這兩個PN結的輸入特性基本重合。我們用UCE=0和UCE>=1,兩條曲線表示，如圖(4)所示
(2).輸出特性
它的輸出特性可分為三個區：(如圖(5)的特性曲線)
(1)截止區：IB<=0時，此時的集電極電流近似為零，管子的集電極電壓等于電源電壓，兩個結均反偏
(2)飽和區：此時兩個結均處于正向偏置，UCE=0.3V
(3)放大區:此時IC=ßIB，IC基本不隨UCE變化而變化，此時發射結正偏，集電結反偏。
4. 三級管主要參數
(1).放大系數
它主要是表征管子放大能力。它有共基極的放大系數和共發射極的放大系數。它們二者的關系是：
(2).極間的反向電流
(a)集電極基極間反向飽和電流ICBO
發射極開路時，在其集電結上加反向電壓，得到反向電流。它實際上就是一個PN結的反向電流。其大小與溫度有關。
鍺管：I CBO為mA(10-6)數量級，
硅管：I CBO為nA(10-9)數量級。
(b)集電極發射極間的穿透電流ICEO
基極開路時，集電極到發射極間的電流——穿透電流。
其大小與溫度有關。ICEO與ICBO關系為：ICEO=(1+ß)ICBO

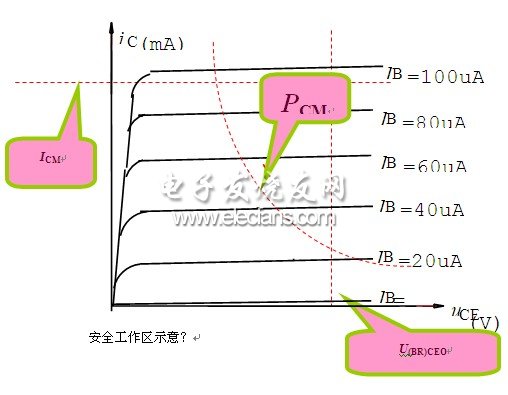

(3).極限參數
(a) 集電極最大允許電流ICM
Ic增加時，b 要下降。當b值下降到線性放大區b值的70%時，所對應的集電極電流稱為集電極最大允許電流ICM。
(b) 集電極最大允許功率損耗PCM
集電極電流通過集電結時所產生的功耗，
PC= ICUCE
(c) 基極開路時，集電極與發射極之間允許的最大反向電壓U(BR)CEO。
(4). 參數與溫度的關系
由于半導體的載流子受溫度影響，因此三極管的參數受溫度影響，溫度上升，輸入特性曲線向左移，基極的電流不變，基極與發射極之間的電壓降低。輸出特性曲線上移。溫度升高，放大系數也增加。
