直流工作點，又稱為靜態工作點，簡稱Q點。它可以通過公式求出，也可以通過作圖的方法求出。

　　一：公式法計算Q點

　　根據放大電路的直流通路，估算出放大電路的靜態工作點。下面把求IB、IC、UCE的公式列出來

　　三極管導通時，UBE的變化很小，可視為常數，我們一般認為：硅管為 0.7V 鍺管為 0.2V

　　例：用估算法計算靜態工作點。

　　已知：VCC=12V，RC=4KΩ，Rb=300K Ω，β=37.5。

　　二：圖解法計算Q點

　　三極管的電流、電壓關系可用輸入特性曲線和輸出特性曲線表示，我們可以在特性曲線上，直接用作圖的方法來確定靜態工作點。用圖解法的關鍵是正確的作出直流負載線，通過直流負載線與iB=IBQ的特性曲線的交點，即為Q點。讀出它的坐標即得IC和UCE

　　圖解法求Q點的步驟為： (1)：通過直流負載方程畫出直流負載線，(直流負載方程為UCE=UCC-iCRC) (2)：由基極回路求出IB (3)：找出iB=IB這一條輸出特性曲線與直流負載線的交點就是Q點。讀出Q點的坐標即為所求。

　　例2：如圖(5)所示電路，已知Rb=280千歐，Rc=3千歐，Ucc=12伏，三極管的輸出特性曲線如圖(6)所示，試用圖解法確定靜態工作點。

　　(5) (6)

　　解：(1)畫直流負載線：因直流負載方程為UCE=UCC-iCRC iC=0，UCE=UCC=12V;UCE=4mA，iC=UCC/RC=4mA，連接這兩點，即得直流負載線：如圖(3)中的蘭線 (2)通過基極輸入回路，求得IB=(UCC-UBE)/RC=40uA (3)找出Q點(如圖(3)所示)，因此IC=2mA;UCE=6V

　　三：Q點的影響電路參數對靜態工作

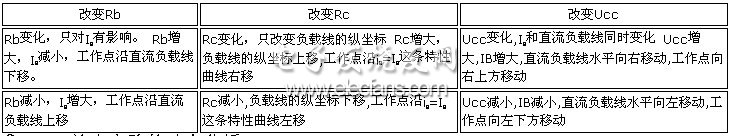

　　靜態工作點的位置在實際應用中很重要，它與電路參數有關。下面我們分析一下電路參數Rb，Rc，Ucc對靜態工作點的影響。
