2、4 多極放大電路
- 一． 多極放大電路的耦合的方式
常用的耦合方式有三種，即阻容耦合、直接耦合和變壓器耦合。
- 1． 多極放大電路的耦合方式

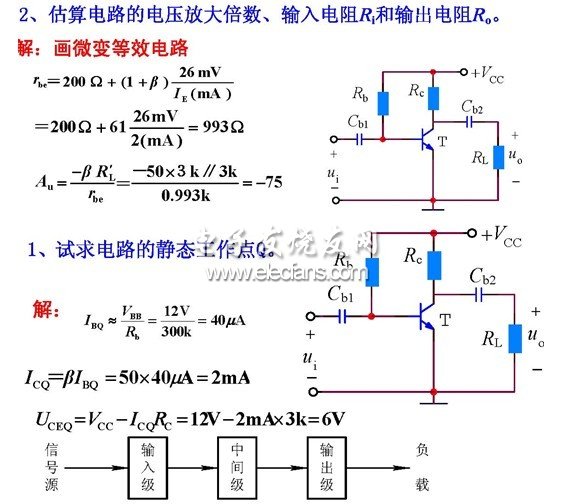

多極放大電路方框如下圖
其中,輸入級與中間級的主要作用是實現電壓放大，輸出級的主要作用是功率放大,以推動負載工作。
在計算多級放大電路交流參數時常采用兩種方法，一是畫出多級放大電路的微變等效電路，然后用電路方面知識直接求出Uo和Ui 之比，即整個多級放大電路的總電壓放大倍，以及輸入電阻和輸出電阻。另一方法是先求出每級電壓放大倍數（利用基本放大電路的一些公式），然后相乘得到總電壓放大倍數。但在求單級放大電路的放大倍數時，要考慮到它后面一級的輸入電阻應看作為它的負載電阻，而它前面一級的輸出電阻對它而言應看作為是信號源的內阻。在求多級放大電路輸入電阻和輸出電阻時也應考慮前后級的影響。
- 2． 阻容耦合
阻容耦合電路級與級之間由電容、電阻來連接的。如圖右所示。
優點：各級靜態工作點是相對獨立,不互相影響
缺點：不使用于傳送緩慢變化的信號（電容容抗過大，使信號衰減很大）；不能傳送直流信號；在集成電路難于制造。
- 3． 直接耦合
為了避免電容對緩慢變化的信號在傳輸過程中帶來的不良影響連接起來,這種連接方式稱為直接耦合。其電路如圖右所示?！?/span>
直接耦合的特點:
(1)優點:既可以放大交流信號,也可以放大直流和變化非常緩慢的信號;電路簡單,便于集成,所以集成電路中多采用這種耦合方式?！?/span>
(2)缺點:存在著各級靜態工作點相互牽制和零點漂移這兩個問題。
4．變壓器耦合
我們把級與級之間通過變壓器連接的方式稱為變壓器耦合。其電路如下圖所示。
- 二． 多極放大電路的指標計算
1．電壓放大倍數
根據電壓放大倍數的定義式
多級放大電路的倍數等于各級放大電路倍數的乘積.即:
Au=Au1.Au2.Au3.......Aun
2．輸入電阻
多級放大電路的輸入電阻,就是輸入級的輸入電阻。計算時要注意:當輸入級為共集電極放大電路時,要考慮第二級的輸入電阻作為前級負載時對輸入電阻的影響。
3．輸出電阻
多級放大電路的輸出電阻就是輸出級的輸出電阻。計算時要注意:當輸出級為共集電極放大電路時,要考慮其前級對輸出電阻的影響。

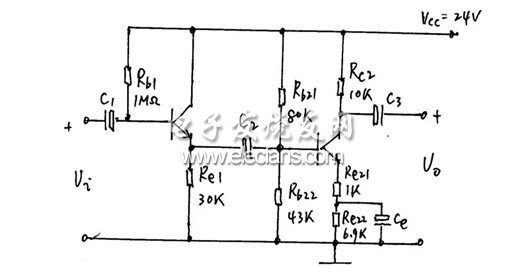

分析圖P3.1所示是一個二級阻容耦合放大電路。
解:它第一級是共集放大電路，第二級是共射放大電路，因此它是共集—共射組態的二級放大電路。
圖3.1 二級阻容耦合放大電路
下面我們來分析這個放大電路，設
電容C1,C2,C3,Ce均為足夠大。

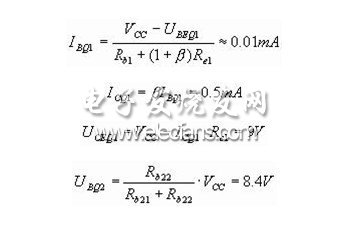

1.靜態工作點計算
2.交流性能計算
先求出每級電壓放大倍數，再求出總的電壓放大倍數。晶體管的h參數為
第二級的輸入電阻ri2相當于是第一級的負載電阻，它為
輸入電阻和輸出電阻為

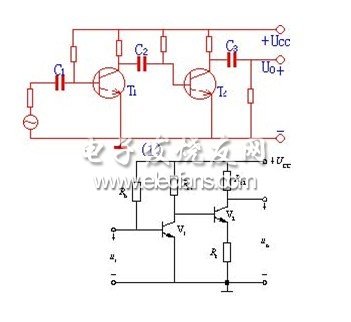

分析圖P3.2所示是一個兩級直接耦合放大電路。
解：T1 、T2 分別為共集、共射放大組態。共集電路具有阻抗變換作用，取其輸入電阻高，輸出電阻低，共射電路電壓放大倍數較大，兩者結合后放大電路的性能較好。
圖P3.2
靜態工作點的確定不能每級分別計算，可以通過下面的聯立電路方程來求得：
第一級的電壓放大倍
其中ri2為第二級的輸入電阻，它為
在β1>>1 、β2>>1 時
輸入電阻和輸出電阻分別為
