3.2 三極管的頻率參數

（1）

（2）

（3）

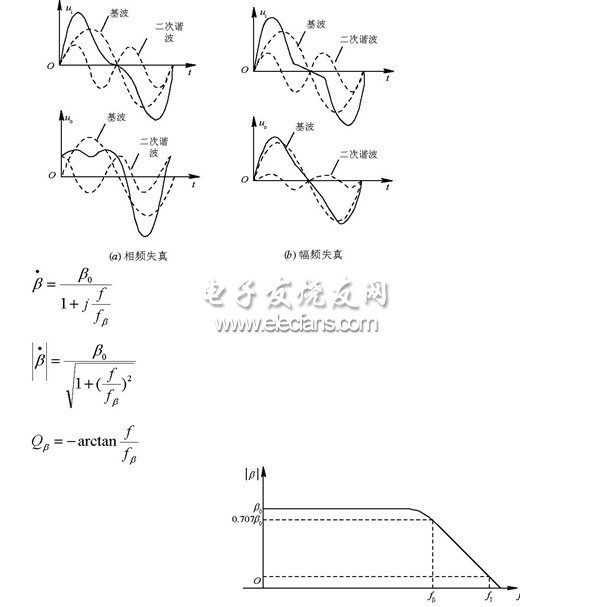

β的幅頻特性

一． 共發射極電流放大系數β的截止頻率fβ

將 值下降到β0的0.707倍時的頻率fβ定義為β的截止頻率。按公式(3 - 4)也可計算出, 當f=fβ時,

二． 特征頻率f

定義 值降為1時的頻率fT為三極管的特征頻率。 將f=fT和 代入(2)式, 則得 1=

由于通常fT／fβ>>1, 所以上式可簡化為

fT≈β0fβ 上式表示了fT和fβ的關系。

大系數α的截止頻率fα

由上述 的關系得

（4） （5）

定義當 下降為中頻α0的0.707倍時的頻率fα為α的截止頻率。

fα、fβ、 fT之間有何關系? 將式(1)代入式(4)得

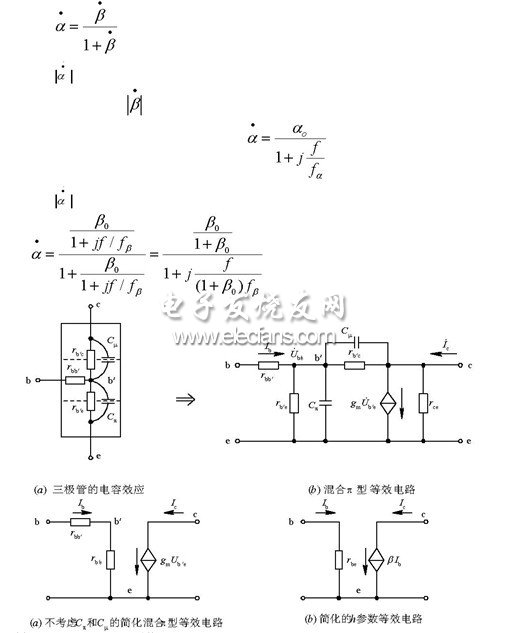

四． 三極管混合參數π型等效電路

1.完整的混合π型模型

 （1） 混合π型參數和h參數之間的關系

2. 簡化的混合π型模型

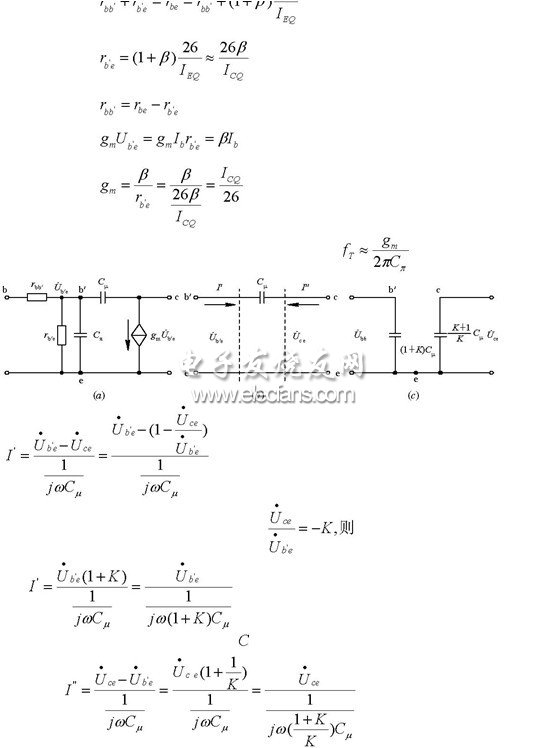

（2）Cμ的等效過程

令

此式表明, 從b′、e兩端看進去, 跨接在b′、c之間的電容Cμ的作用, 和一個并聯在b′、e兩端, 其電容值為 的電容等效。這就是密勒定理。如圖（2）中所示。 μπKC('=
