絕緣柵場效應管

1. 增強型絕緣柵場效應管的結構及工作原理　

1） 結構及符號　

絕緣柵場效應管也有兩種結構形式，它們是N溝道型和P溝道型。無論是什麼溝道，它們又分為增強型和耗盡型兩種。

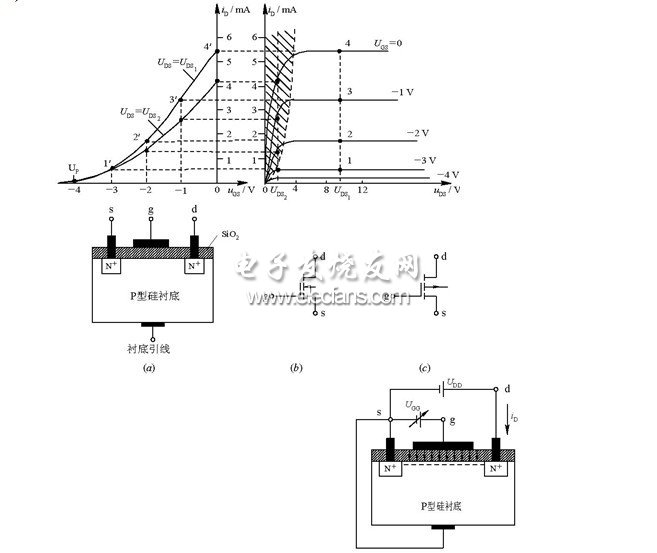

 圖 （4）增強型MOS管結構及符號圖　

(a) N溝道結構圖; (b) N溝道符號; (c) P溝道符號

2) 工作原理

它是利用U_GS來控制“感應電荷”的多少，以改變由這些“感應電荷”形成的導電溝道的狀況，然后達到控制漏極電流的目的。

 3) 特性曲性

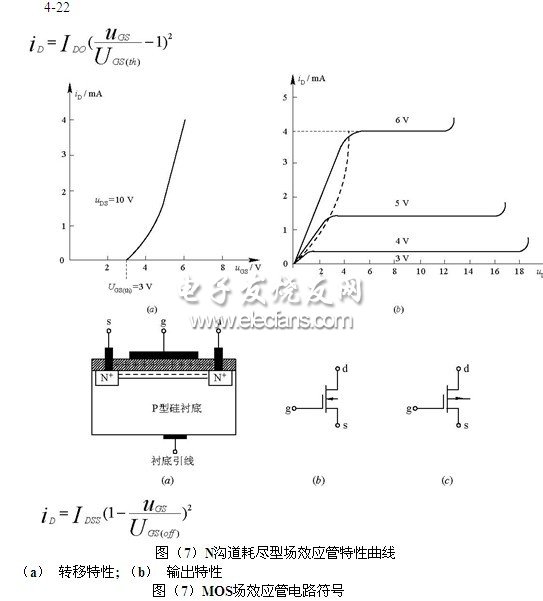

（1）N溝道增強型絕緣柵場效應管的轉移特性曲線。如圖（5）(a)所示。 在uGS≥UGS（th）時, iD與uGS的關系可用下式表示:

 4-11

 其中ID0是uGS=2UGS（th）時的iD值。

（2） N溝道增強型絕緣柵場效應管的輸出特性曲線。如圖（5）（b）所示。

 圖（5）N溝道增強型場效應管特性曲線　

（a） 轉移特性; （b） 輸出特性

2. 耗盡型絕緣柵場效應管的結構及工作原理　

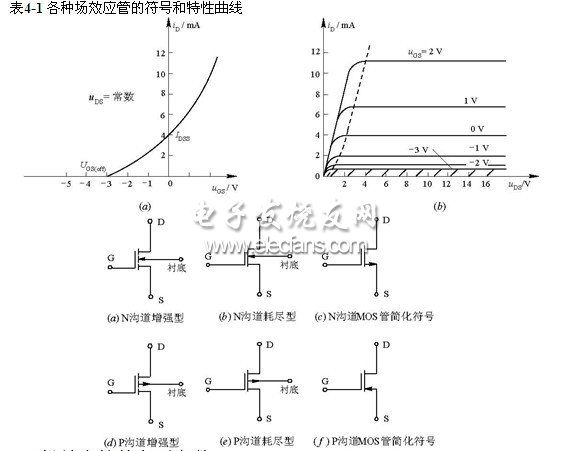

圖（6）為N溝道耗盡型場效應管的結構圖。 其結構與增強型場效應管的結構相似, 不同的是這種管子在制造時, 就在二氧化硅絕緣層中摻入了大量的正離子。

 圖（6）耗盡型MOS管結構及符號圖　

(a) N溝道結構圖; （b） N溝道符號; （c） P溝道符號

在uGS≥ UGS（off）時, iD與uGS的關系可用下式表示:
