4.5.1 靜態工作點與偏置電路
1. 圖解法
由漏極回路寫出方程
圖（8）自給偏壓電路
求自給偏壓電路Q點的圖解
2. 計算法
場效應管的Id和Ugs之間的關系：
IDSS為飽和漏極電流,UP為夾斷電壓, 可由手冊查出。

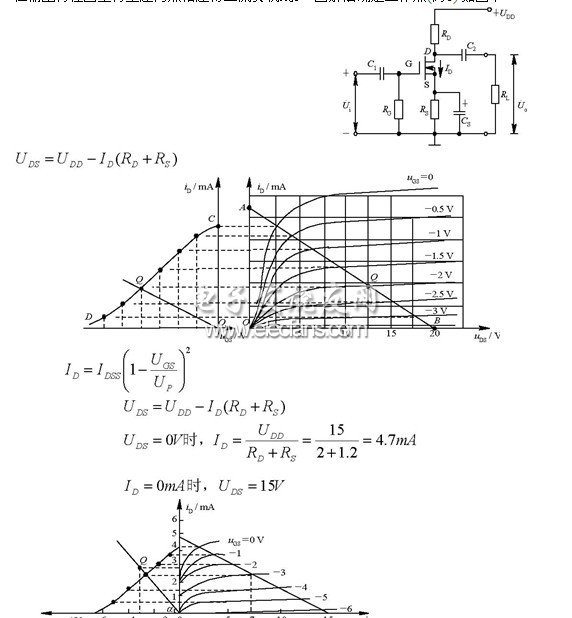

【例1】 電路如圖（8）所示, 場效應管為3DJG, 其輸出特性曲線如圖4 - 18所示。已知RD=2 kΩ, RS=1.2 kΩ,UDD=15V, 試用圖解法確定該放大器的靜態工作點。
解 寫出輸出回路的電壓電流方程, 即直流負載線方程
設
在輸出特性圖上將上述兩點相連得直流負載線。 圖解法確定工作點(例1) 如圖下
在轉移特性曲線上, 作出UGS=-IDRS的曲線。由上式可看出它在uGS~iD坐標系中是一條直線, 找出兩點即可。
令
連接該兩點, 在uGS~iD坐標系中得一直線, 此線與轉移特性曲線的交點, 即為Q點, 對應Q點的值為:
另一種常用的偏置電路為分壓式偏置電路, 如圖右 -所示。該電路適合于增強型和耗盡型MOS管和結型場效應管。為了不使分壓電阻 R1、R2 對放大電路的輸入電阻影響太大, 故通過 RG 與柵極相連。 該電路柵、 源電壓為
利用圖解法求Q點時, 此方程的直線不通過uGS~iD坐標系的原點,而是通過ID=0, 點, 其它過程與自偏電路相同。 URU1=
利用計算法求解時, 需聯立解下面方程組
4.5.2 場效應管的微變等效電路
場效應管僅存關系:
求微分式 4-51 ?
定義
如果用id、ugs、uds分別表示iD、uGS、uDS的變化部分, 則式(4-51)可寫為
4.5.3 共源極放大電路

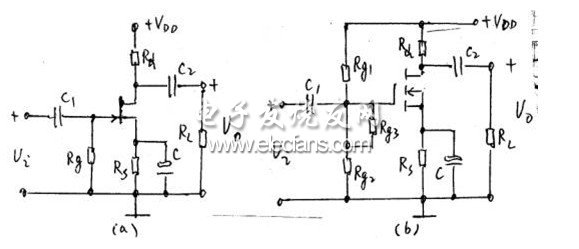

與晶體管的共射放大電路相對應，由N溝道結型場效應管和MOS場效應管組成的共源放大電路分別如圖和所示。
共源放大電路
(a) N溝道結型場效應管共源放大電路 (b) MOS場效應管共源放大電路
靜態分析
場效應管組成放大電路和晶體管一樣，要建立合適的靜態工作點，所不同是，場效應管是電壓控制器件，因此它需要有合適的柵極電壓。通常場效應管的偏置電路形式有兩種：自偏壓電路和分壓式自偏壓電路，分別如圖﹑(b)所示。
自偏壓電路只適用于結型場效應管或耗盡型MOS管：

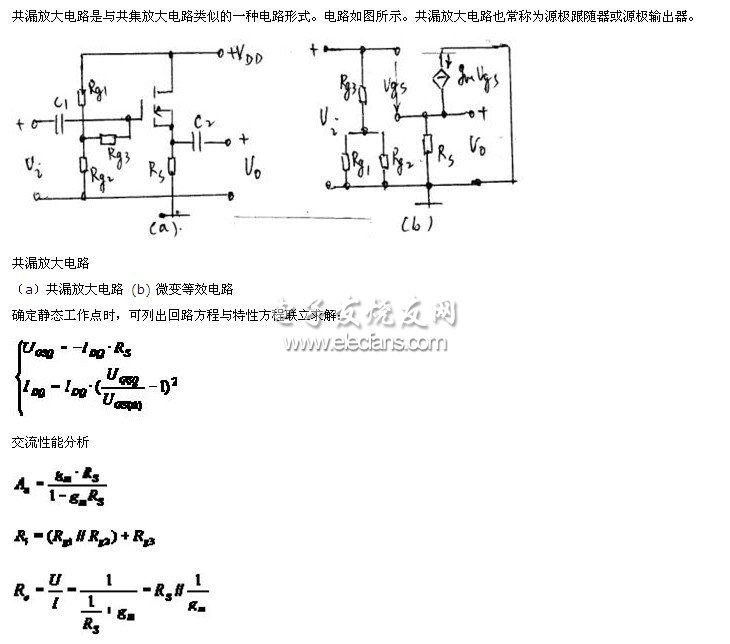

（2）共漏放大電路
共漏電路的特點與共集電極電路相似，電壓極放大倍數小于1，但場效應管的導跨比雙極型晶體管的?低，所以共漏電路的電壓放大倍數一般比共射電路低,另外它的輸出電阻也較低。
