5.1 反饋的基本概念

5.1.1 反饋的基本概念

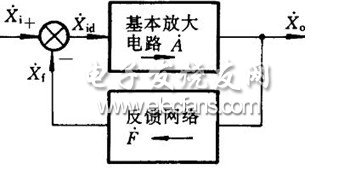

所謂反饋就是把放大器的輸出量（電壓或電流）的一部分或全部，通過一定的方法送回到放大器的輸入端的過程，可用圖5-1所示的方框圖表示。

圖 5.1

上圖所示即為反饋放大器一般模型，任何反饋放大器都可以抽象為一個模型來分析， 其基本放大器和反饋網絡都具有單向性。圖5.1中各函數之間的關系為：

上式中 為基本放大電路的輸入信號，   分別為反饋放大電路的輸入、輸出信號， 為反饋網絡的輸出信號， 為基本放大電路的增益， 為反饋網絡的傳輸系數， 稱為環路增益。若用 表示反饋放大電路的增益，則有

上式中 稱為放大電路的反饋深度，它是衡量反饋程度的一個重要指標。

即引入反饋后，增益減少了，這種反饋一般稱為負反饋。

5.1.2 反饋類型及判定

1. 電壓反饋與電流反饋

按取樣方式劃分，反饋可分為電壓反饋和電流反饋。

（1） 電壓反饋：對交變信號而言，若基本放大器、反饋網絡、負載三者在取樣端是并聯連接，則稱為并聯取樣，又稱電壓反饋。

（2） 電流反饋：對交變信號而言，若基本放大期、反饋網絡、負載三者在取樣端是串聯連接，則稱為串聯取樣，又稱電流反饋。

（3） 電流反饋和電壓反饋的判定：在確定有反饋的情況下，則不是電壓反饋，就必定是電流反饋，所以只要判定是否是電壓反饋或者判定是否是電流反饋即可。通常判定電壓反饋較容易。

判定方法一一—輸出短路法。

判定方法二——按電落結構判定。

2. 串聯反饋和并聯反饋

按比較方式劃分，可分為串聯反饋和并聯反饋。

（1） 串聯反饋：對交流信號而言，信號源、基本放大期、反饋網絡三者在比較端是串聯連接，則稱為串聯反饋。

（2） 并聯反饋：對交流信號而言，信號源、基本放大期、反饋網絡三者在比較端是并聯連接，則稱為并聯反饋。

（3） 串聯反饋和并聯反饋的判定方法：對交變分量而言，若信號源的輸出端和反饋網絡的比較端接于同一個放大器件的同一個電極上，則為并聯反饋；否則為串聯反饋。

2. 直流反饋和交流反饋

3. 按反饋信號的頻率分，可以分為直流反饋和交流反饋。

（1） 支流反饋：若反饋環路內，直流分量可以流通，則該反饋環可以產生直流反饋。直流反饋主要作用于靜態工作點。

（2） 交流反饋：若反饋環路內，交流分量可以流通，則該反饋環可以產生交流反饋。交流反饋主要用來改善放大期的性能；交流正反饋主要用來產生振蕩。

若反饋環路內，直流分量和交流分量都可以流通，則該反饋環既可以產生直流反饋又可以產生交流反饋。

4. 負反饋和正反饋

按反饋極性分，可分為負反饋和正反饋。

若反饋信號使凈輸入信號減弱，則為負反饋；若反饋信號使凈輸入信號增強，則為正反饋。負反饋多用于改善放大期的功能；正反饋多用于振蕩電路。

5.1.3 負反饋放大器的四種基本組態

綜合上述，按照取樣方式和比較方式，反饋放大器可分為串聯電壓負反饋、并聯電壓負反饋、串聯電流負反饋和并聯電流負反饋四種基本組態。

1. 電壓串聯負反饋

（1） 反饋極性的判別方法：

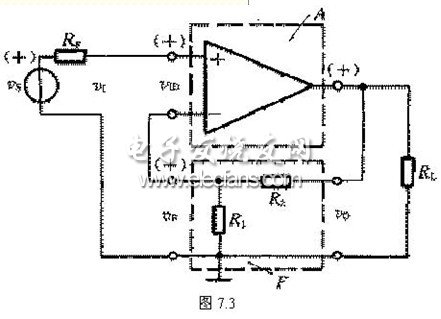

電路如圖7.3所示，基本放大電路就是一只集成運放， 用A表示；反饋網絡是由R₁和R₂組成的分壓器，用F表示。 下面用瞬時極性法判別電路的反饋極性，方法如下： ①斷開反饋通路，給定原輸入信號一個極性； ②根據該極性，逐步推斷基本放大器中有關信號的相應極性； ③確定反饋信號v_F的極性； ④根據v_I與v_F的極性，確定凈輸入信號v_ID與v_I、v_F之間的數值關系：

（2）電壓反饋與電流反饋的判別方法： ①先區分基本放大器A和反饋網絡F； ②判別F的輸入端與A的輸出端的連接方式：并聯的稱為電壓反饋 ；串聯的稱為電流反饋。 （3）并聯反饋與串聯反饋的判別方法： ① 先區分基本放大器A和反饋網絡F； ② 判別F的輸出端與A的輸入端的連接方式： 并聯的稱為并聯反饋；串聯的稱為串聯反饋。 （4）電壓串聯負反饋的特點： ① 反饋電壓與輸出電壓成比例 ② 穩定輸出電壓，降低輸出電阻 ③ V_id=V_i-V_f要求R_S小，反饋效果明顯 ④ A_VF指的是輸出電壓與輸入電壓之比

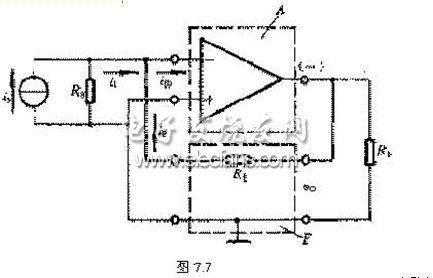

3、電壓并聯負反饋 電路如圖7.7所示，該電路的反饋極性和反饋組態的判斷與上述方法一樣，下面只介紹該類型電路的特點： ① 輸出電壓趨向于維持恒定。 ② 因?yàn)?/span> ，所以要求R_S大，反饋效果明顯。 ③ A_RF指的是輸出電壓與輸入電流之比。

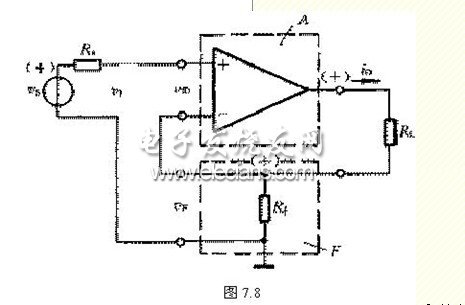

4、電流串聯負反饋 電路如圖7.8所示，該電路的反饋極性和反饋組態的判斷與上述方法一樣，下面只介紹該類型電路的特點： ① 輸出電流趨向于維持恒定。 ② 因?yàn)?/span> ，所以要求R_S小，反饋效果明顯 ③ A_GF指的是輸出電流與輸入電壓之比，即：
