5.2 負反饋對放大電路性能的改善

5.2.1 提高增益的穩定性

穩定性是放大電路的重要指標之一。在輸入一定的情況下，放大電路由于各種因素的變化，輸出電壓或電流會隨之變化，因而引起增益的改變。引入負反饋，可以穩定輸出電壓或電流，進而使增益穩定 。

上式表明：引入深負反饋的情況下，負反饋放大器的增益只與反饋系數F有關，因此有很高的穩定性。 由于增益的穩定性是用其絕對值的相對變化來表示的，因此上式可以表示為：

上式表明：引入負反饋以后，增益的穩定度提高了1+AF倍。

5.2.2 擴展通頻帶 從本質上說，頻帶限制是由于放大電路對不同頻率的信號呈現出不同的放大倍數而造成的。反饋具有穩定閉環增益的作用，因而對于頻率增大（或減?。┮鸬姆糯蟊稊?shù)下降，同樣具有穩定作用。也就是說，它能減小頻率變化對閉環增益的影響，從而展寬閉環增益的頻率。 可以證明：引入負反饋后，放大器的通頻帶擴展了1+AF倍--見教材P293 注意：對于電壓串聯負反饋情況， 展寬的是電壓增益的頻帶(1+ AF倍)。對于其它三種類型能否展寬電壓增益的頻帶與其它條件有關。

5.2.3 對輸入、輸出電阻的影響 （1）串聯負反饋使輸入電阻增加

圖 5.3

由于基本放大電路與反饋電路在輸入回路串聯，如圖 5.3所示。因?yàn)?img alt="" src="/uploads/allimg/110916/182555-1109161K331V9.jpg" style="width: 445px; height: 58px" />因此，串聯負反饋具有提高輸入電阻的作用。

上式表明：串聯負反饋使輸入電阻增大 倍。 （2）并聯負反饋使輸入電阻減少

由于基本放大電路與反饋電路在輸入回路中并聯， 如圖 7.11所示，由于 ，在相同的V_i作用下，因I_f的存在而使I_i增加，因此，并聯負反饋使輸入電阻R_if=V_i/I_i減小。 所以，并聯負反饋使輸入電阻減小 倍。 (3) 電壓負反饋使輸出電阻減小 由于電壓負反饋具有穩定輸出V₀的作用，即R_L改變時，維持V₀基本不變，相當于內阻很小的電流源。∴電壓負反饋的引入，使R₀比無反饋時小。可以證明：R_of= R_o /(1+A_oF) 其中A_o：R_L短路的開環放大倍數。 (4) 電流負反饋使輸出電阻增大 由于電流負反饋具有穩定輸出I₀的作用，即R_L改變時，維持I₀基本不變，相當于內阻很大的電流源。∴電流負反饋的引入，使R₀比無反饋時大?？梢宰C明：R_of=(1+A_oF)R_o 其中A_o：R_L開路的開環放大倍數。

5.2.4減少非線性失真

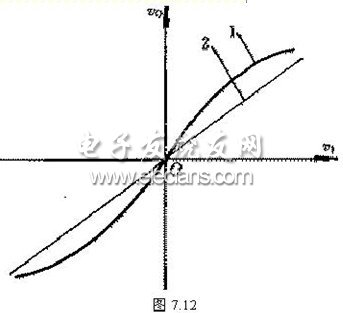

由于放大器均存在非線性傳輸特性如圖7.12所示，特別是輸入信號幅度較大的情況下 ， 放大器可能工作到它的傳輸特性的非線性部分，使輸出波形產生非線性失真。引入負反饋后，可以使這種失真減少。 在深度負反饋的情況下：

上式表明：負反饋放大器的增益與基本放大器的增益無關，所以電壓放大器的閉環傳輸特性可以近似用一條直線表示，如圖7.12中的曲線2。與曲線1相比，在同樣輸出電壓幅度的情況下，斜率（即增益）下降了，但增益隨輸入信號的大小而改變的程度卻大為減小，著說明輸出與輸入之間幾乎呈線性關系，即減少了非線性失真。注意：負反饋減少非線性失真是指反饋環內的失真。
