6.2 差動放大電路

6.2.1 基本形式

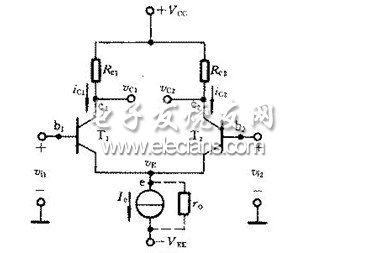

圖6-1

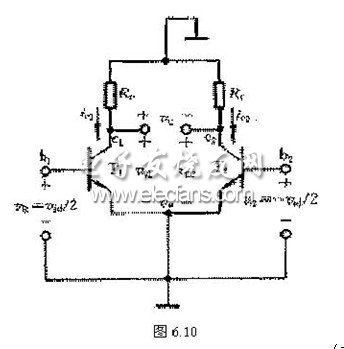

基本差動式放大器如圖6-1所示。 圖中 T1,T2 是特性相同的晶體管，電路對稱,參數也對稱。如：V_BE1=V_BE2,R_c1=R_c2=R_c, R_b1=R_b2= R_b,β₁=β₂=β。電路有兩個輸入端和兩個輸出端。差動電路對電路的基本要求是：兩個電路的參數完全對成，兩個管子的溫度特性也完全對稱。6.2.2 工作原理 （1）當v_i1=v_i2=0時，即靜態時，由于電路完全對稱：I_c1 = I_c2= I₀/2, R_c1I_c1 = R_c2I_c2，V_o = V_c1-V_c2 = 0 即輸入為0時,輸出也為0。

（2）加入差模信號時，即v_s1=-v_s2=v_sd/2，從電路看v_B1增大使得i_B1增大,使i_c1增大,使得v_c1減小v_B2減小使得i_B2減小,又使得i_c2減小， 使得v_c2增大.由此可推出：v_o=v_c1 - v_c2=2v_c1，每個變化量v不等于0,所以有信號輸出。 若在輸入端加共模信號,即v_s1=v_s2， 由于電路的對稱性和恒流源偏置,理想情況下v_o=0，無輸出。 這就是所謂"差動"的意思；即兩個輸入端之間有差別， 輸出端才有變動。

6.2.3、抑制零點漂移的原理

在差分電路中，無論是溫度的變化， 還是電流源的波動都會引起兩個三極管的i_C及v_C的變化。 這個效果相當于在兩個輸入端加入了共模信號，在理想情況下， v_o不變，從而抑制了零漂。凡是對差放兩管基極作用相同的信號都是共模信號。常見的有： （1）v_i1 不等于 -v_i2，信號中含有共模信號； （2）干擾信號(通常是同時作用于輸入端)； （3）零漂。 實際情況下，要做到兩管完全對稱和理想恒流源是比較困難的，但輸出漂移電壓也將大為減小。綜上分析，放大差模信號，抑制共模信號是差放的基本特征。 通常情況下， 我們感興趣的是差模輸入信號，對于這部分有用信號，希望得到盡可能大的放大倍數；而共模輸入信號可能反映由于溫度變化產生的漂移信號或隨輸入信號一起進入放大電路的某種干擾信號。對于這樣的共模輸入信號我們希望盡量地加以抑制，不予放大傳送。

6.2.4主要技術指標的計算

（1）靜態工作點的估算 I_C1=I_C2=I_c=I_O/2 V_C1=V_C2=V_cc-I_cR_c I_B1=I_B2=I_c/β=I_B=I/2β

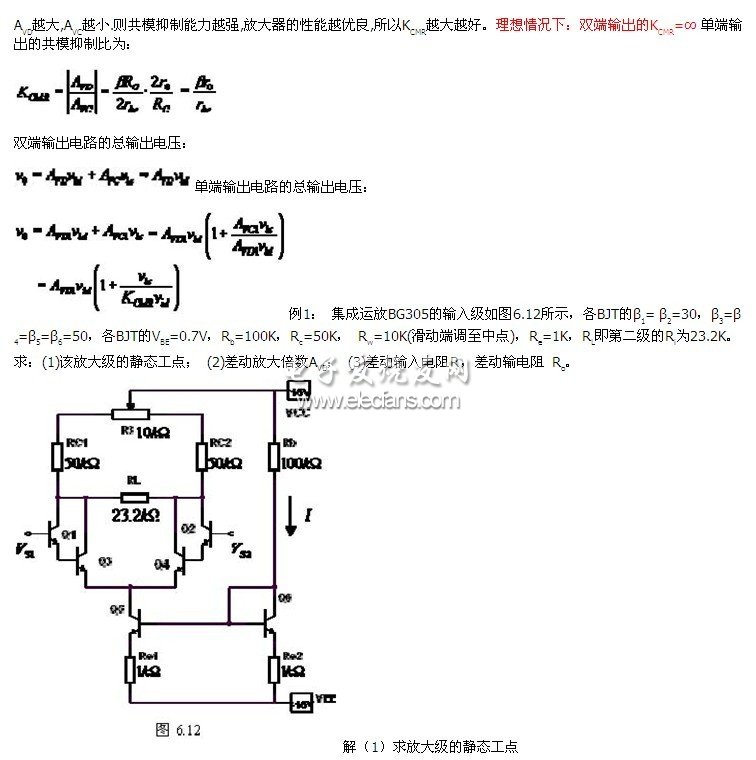

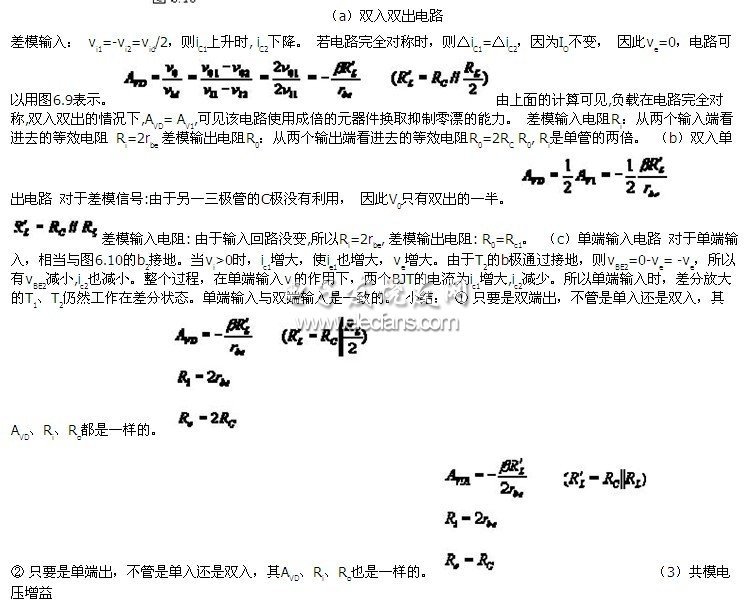

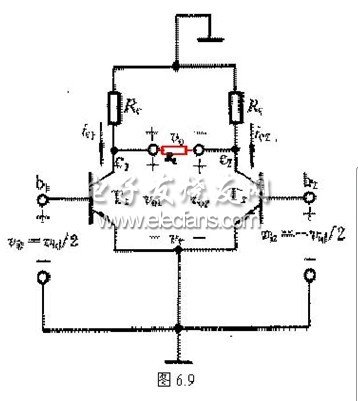

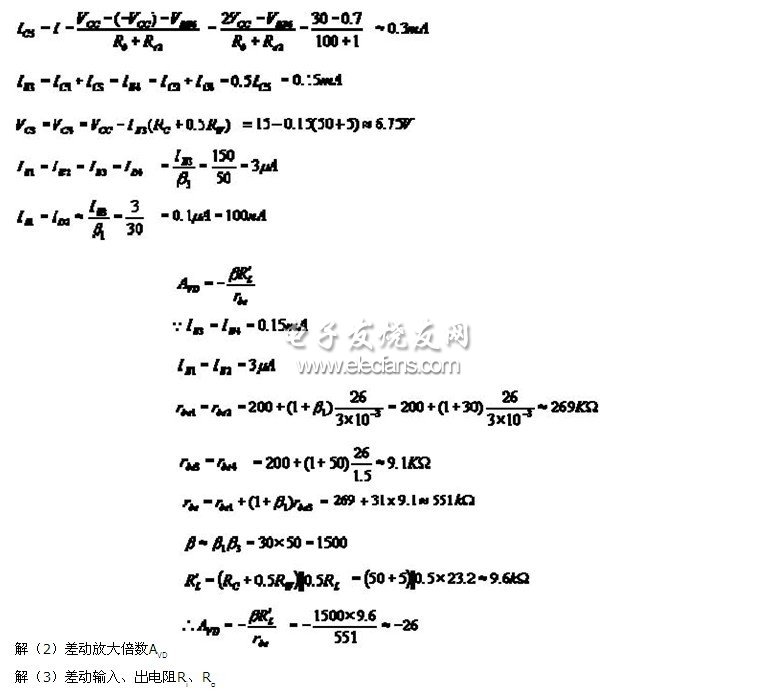

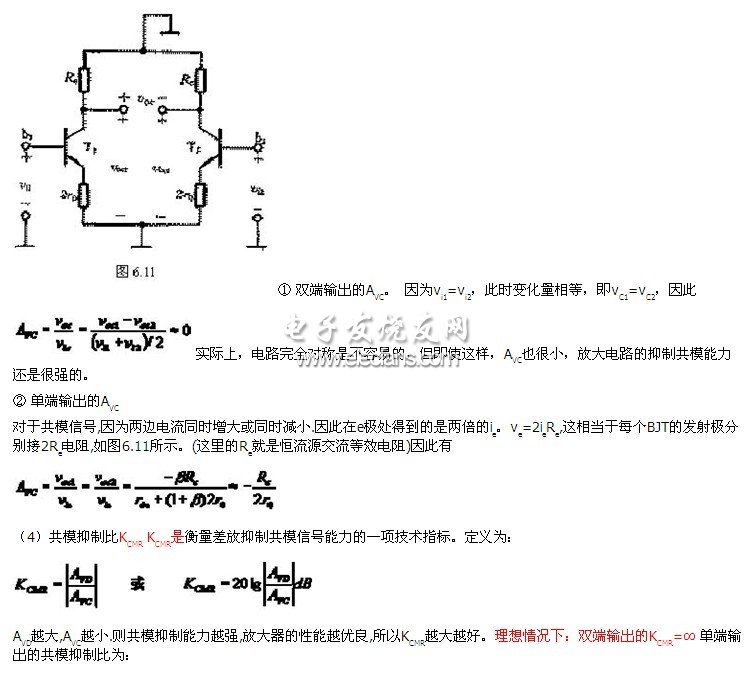

（2）差摸電壓增益和輸入、輸出電阻 差放電路有兩個輸入端和兩個輸出端。同樣， 輸出也分雙端輸出和單端輸出方式。組合起來,有四種連接方式：雙端輸入雙端輸出、雙端輸入單端輸出,單端輸入雙端輸出,單端輸入單端輸出。
