6.4 集成運算放大器介紹

集成運放是一種高放大倍數(shù)、高輸入電阻、低輸出電阻的直接耦合放大電路。為了一直零點漂移，所以對溫漂影響最大的第一級毫無例外地采用了差動放大電路。為了提高放大倍數(shù)，中間級一般采用有源負(fù)載的共射極放大電路。輸出級為功率大的電路，為提高此電路的帶負(fù)載能力，多采用互補對稱輸出級電路。

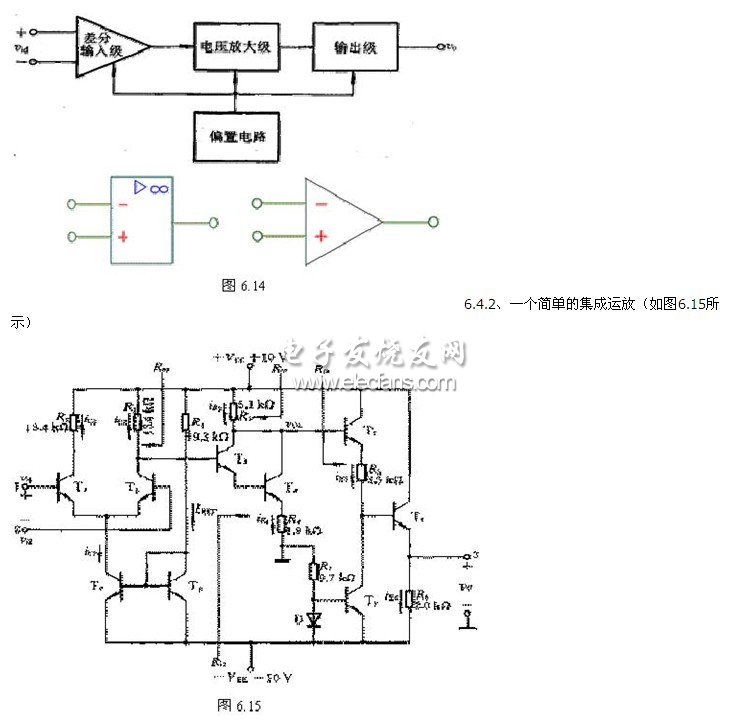

6.4.1、集成運放的基本組成框圖和符號（如圖6.14所示）
