濾波器的作用是允許規定范圍之內的信號通過，而使規定頻率范圍之外的信號不能通過（即受到很大衰減）。
按其工作頻率不同，濾波器可分為：
低同濾波器：允許低頻信號通過，將高頻信號衰減。
高通濾波器：允許高頻信號通過，將低頻信號衰減。
帶通濾波器：允許某一頻帶范圍內的信號通過，將此頻帶以外的信號衰減。
帶阻濾波器：組織某一頻帶范圍內的信號通過，而允許此頻帶以外的信號通過。
在電路分析課程中，利用電阻、電容等無源器件可構成簡單的濾波器電路，稱為無源濾波器。但是無源濾波器存在一些問題，如：電路增益小，最大僅為1；帶負載能里差。
7.3.1 低通濾波電路
它的電路圖如圖(1)所示:(我們以無源濾波網絡RC接至集成運放的同相輸入端為例)
它的幅頻特性如圖(2)所示： 它的傳輸函數為：
其中：Aup為通帶電壓放大被數，
；通帶截止角頻率
對于低有源濾波電路，我們可以通過改變電阻Rf和R1的阻值來調節通帶電壓的放大倍數。
(2)高通濾波電路 它的電路圖如圖(3)所示:(我們以無源濾波網絡接至集成運放的反相輸入端為例)
同樣我們可以得到它的幅頻特定如圖(4)所示: 它的傳輸函數為:
其中:
(通帶電壓放大被數)；
(通帶截止角頻率)

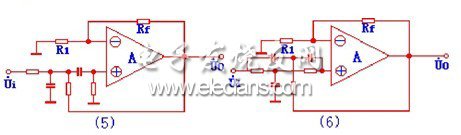

(3)帶通濾波電路和帶阻濾波電路 將低通濾波電路和高通濾波電路進行不同組合，即可的獲得帶通濾波電路和帶阻濾波電路，它們的電路圖分別為：如圖（5）所示帶通濾波電路；如圖（6）所示帶阻濾波電路：
