第十章 直流電源
任何電在設備都需要用直流電源供電。獲得直流電源的方法較多，如干電池、蓄電池、直流電機等。但比較經濟實用的辦法是，把交流電源變成直流。

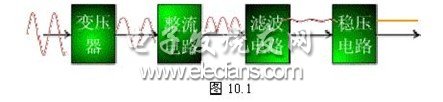

一般直流電源的組成如圖10.1所示。
它由源變壓器、整流電路、濾波電路和穩壓電路四部分組成。電源變壓器的作用是把220V電網電壓變換成所需要的交流電壓。整流電路的作用是利用二極管的單向?qū)щ娦裕瑢⒄?fù)交替的正弦交流電壓變換成單方向的脈動電壓。濾波器的作用是將脈動電壓中的脈動成分濾掉，使輸出電壓成為比較平滑的直流電壓。穩壓電路的作用是使輸出的直流電壓在電網電壓或負載電流發生變化時保持穩定。
10.1 單相整流電路
整流電路是利用二極管的單向?qū)щ娞匦?，將正?fù)交替的正弦交流電壓變換成單方向的脈動電壓。在小功率直流電源中，經常采用單相全波和單相橋式整流電路。單相橋式整流電路用得最為普遍。
10.1.1 單相半波整流電路
1.電路工作原理
半波整流就是利用二極管的單向?qū)щ娦阅?，使?jīng)變壓器出來的電壓Vo只有半個周期可以到達負載，造成負載電壓VL是單方向的脈動直流電壓。
(1)在變壓器次級繞組電壓u2為正半周時，二極管導通，則負載上的電壓u0、二極管的管壓降uD、流過負載的電流iO和二極管的電流iD為：，
，
(2)在負半周時，二極管截止。則：
它的整流波形如圖（2）所示：因?yàn)殡娐分辉诮涣鞯陌雮€周期二極管導通，才有電流流過負載。因此它被稱為半相整流電路。
2.直流電壓和直流電流的計算
輸出直流電壓為：
，其中：U2為變壓器次級輸出電壓的有效值。
輸出直流電流為：
注：流過二極管的電流即為輸出電流。
3.脈動系數
整流輸出電壓的脈動系數，定義為輸出電壓的基波最大值與輸出直流電壓值之比。輸出電壓的基波最大值可通過半波輸出電壓的富氏級數求得。
4.選管原則
一般根據二極管的電流和二極管所承受的最大反向峰值電壓進行選擇。即：二極管的最大整流電流：
；它的最大反向工作電壓
10.1.2 單相全波整流電路
1.電路與工作原理

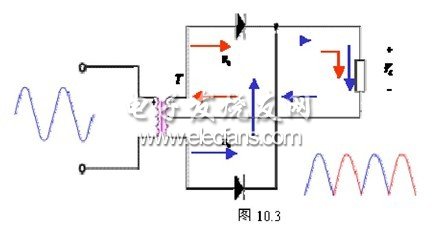

利用副邊有中心抽頭的變壓器和兩個二極管構成如下圖所示的全波整流電路。從圖中可見，正負半周都有電流流過負載，提高了整流效率。
2.直流電壓和直流電流的計算
全波整流輸出波形是半波整流時的兩倍，所以輸出直流電壓也為半波時的兩倍。
3.脈動系數
全波整流電路輸出電壓的基波頻率為2ω，由脈動系數的定義，脈動系數較半波有所下降。
4.選管原則
流過每個管子平均電流為輸出平均電流的一半。全管整流電路每管承受的反向峰值電壓為U2 的峰值的2倍。
全波整流電路的優點是：電源利用率高，輸出電壓提高一倍。每個管子僅提供輸出電流的一半。但是，要求管子耐壓要高，且需要一個具有中心抽頭的變壓器，工藝復雜，成本高。為此常采用全波整流的另一種形式——橋式整流。
10.3單相橋式整流
1.電路與工作原理
橋式整流屬于全波整流，它不是利用副邊帶有中心抽頭的變壓器,而是用四個二極管接成電橋形式，使在電壓V2的正負半周均有電流流過負載，在負載形成單方向的全波脈動電壓。u2正半周時，D1、D2導通，D3、D4截止；u2負半周時，D1、D2截止，D3、D4導通。流過負載的電流方向一致的。注：除管子所承受的最大反向電壓不同于全波整流外，其它參數均與全波整流電路相同。
2.直流電壓和直流電流的計算
直流電壓為：
；直流電流為：
3.脈動系數S
S=0.67
