10.2 濾波電路

無論哪種整流電路，它們的輸出電壓都含有較大的脈動成分，這遠不能滿足我們的要求，因此需要采取措施，盡量降低輸出電壓中的脈動成分，同時還要盡量保留其中的直流成分，使輸出電壓更加平滑，接近直流電壓。濾波電路即能完成此工作。

電容和電感是基本的濾波元件，主要利用電容器兩端電壓不能突變和流過電感器的電流不能突變的特點，將電容和負載電阻并聯或?qū)㈦姼衅髋c負載電阻串聯，即可達到輸出波形平滑的目的。

10.2.1電容濾波電路

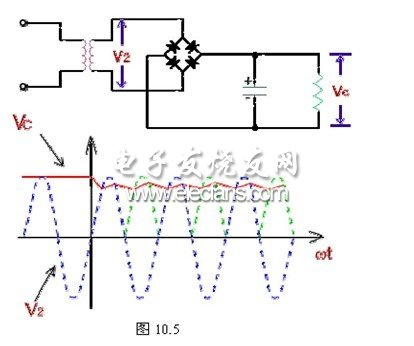

圖10.5分別是橋式整流電容濾波電路和它的部分波形。這里假設t<0時，電容器C已經充電到交流電壓V₂的最大值（如波形圖所示）。

結論1：由于電容的儲能作用，使得輸出波形比較平滑，脈動成分降低輸出電壓的平均值增大。

當R_LC的值適當，且整流電路的內阻較小（幾歐）時，

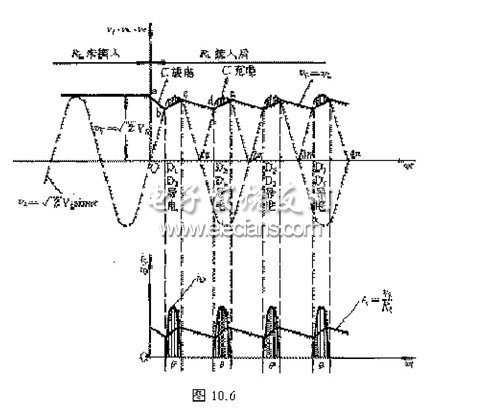

結論2：從圖10.6可看出，濾波電路中二極管的導電角小于180^o ,導電時間縮短。因此，在短暫的導電時間內流過二極管很大的沖擊電流，必須選擇較大容量的二極管。

在純電阻負載時：

有電容濾波時：

結論3：電容放電的時間τ=R_LC越大,放電過程越慢，輸出電壓中脈動（紋波）成分越少，濾波效果越好。一般取τ≥（3～5）T/2，T為電源交流電壓的周期。

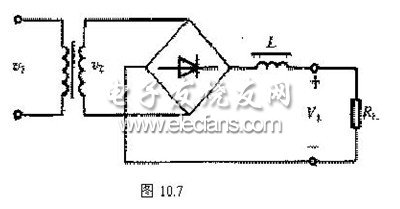

10.2.2電感濾波電路

電感濾波電路利用電感器兩端的電流不能突變的特點，把電感器與負載串聯起來，以達到使輸出電流平滑的目的。從能量的觀點看，當電源提供的電流增大（由電源電壓增加引起）時,電感器L把能量存儲起來；而當電流減小時，又把能量釋放出來，使負載電流平滑，所以電感L有平波作用。

優點：整流二極管的導電角大，峰值電流小，輸出特性較平坦。

缺點：存在鐵心，笨重、體積大，易引起電磁干擾,一般只適應于低電壓、大電流的場合。

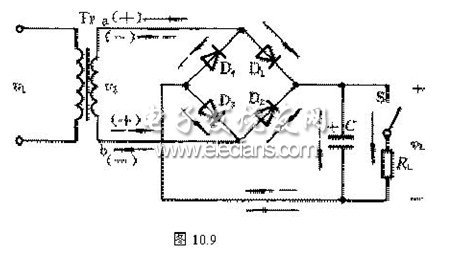

例10.1.1整流濾波電路如圖所示，已知V₁是220V交流電源，頻率為50Hz，要求直流電壓V_L=30V，負載電流I_L=50mA。 試求電源變壓器副邊電壓v₂的有效值，選擇整流二極管及濾波電容。

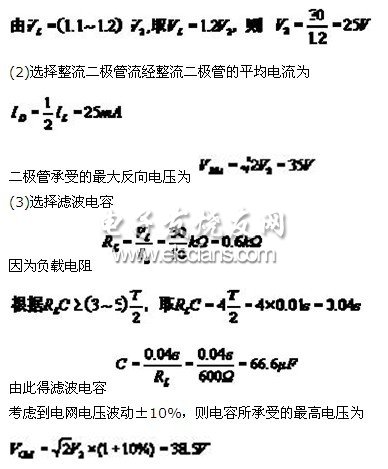

解：(1)變壓器副邊電壓的有效值

因此選用標稱值為68mF/50V的電解電容。
