交流電經過整流濾波可得到平滑的直流電壓，但當輸入電網電壓波動和負載變化時，輸出電壓也隨之而變。因此，需要一種穩壓電路，使輸出電壓在電網波動、負載變化時基本穩定在某一數值。
10.3.1穩壓電路的主要指標
穩壓電路的主要指標指穩壓系數和穩壓電路的輸出電阻。
1.穩壓系數
穩壓系數是在負載固定的前提下，輸出電壓的相對變化量與穩壓電路輸入電壓的相對變化靈之比。該指標反映了電網波動對輸出電壓的影響。此處穩壓電路輸入電壓就是整流濾波以后的直流電壓。
2.穩壓電路的輸出電阻
輸出電阻可以衡量穩壓電路受負載電阻的影響程度。
除上述兩個指標外，有時還用其他指標：電壓調整率；電流調整率；最大波紋電壓；溫度系數等。
常用的穩壓電路有硅穩壓管穩壓電路和串聯型直流穩壓電路。
10.3.2硅穩壓管穩壓電路
硅穩壓管穩壓電路是利用二極管反向擊穿特性，其電流變化時，管壓降基本不變的特點，組成穩壓電路。
1.穩壓原理
穩壓管是利用穩壓管調節自身的電流大小來滿足負載電流的變化，它和限流電阻配合，可以將電流的變化轉換成電壓的變化以適應電網電壓和負載的波動。
2.指標計算
穩壓系數：
,其中：rz為二極管的等效電阻。由此可見rz愈小R愈大，穩壓系數愈大。輸出電阻：
10.3.3串聯型穩壓電路
射極輸出電路（ 如圖10.13 ）的輸入是固定值的VZ ，因而輸出電壓VO=VZ-VBE也為固定值。當電網電壓波動時，由于VZ基本不變，所以VO也基本不變，VI的變化由VCE調節，因此三極管被稱為調整管。當RL變化引起IO的變化時，只要△IZ在穩壓管的正常范圍內， VZ就基本保持不變。即VO基本恒定。
該電路輸出電流的變化可擴大為（1+β）△IZ， 因此稱為擴流型穩壓二極管電路；由于三極管與負載是串聯的關系， 因此電路也稱為串聯型穩壓電路。
為了改進穩壓性能和使輸出電壓可隨意調節， 可引入深負反饋使輸出電阻降低，引入可隨意調節放大倍數的放大器以改變輸出電壓。
下面分幾個方面進行分析：
電路組成：

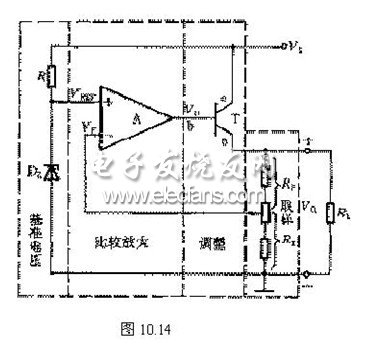

如圖10.14所示的電路是由運放組成的串聯反饋穩壓電路。 它由基準電壓、比較放大、調整管和取樣電路四部分構成。
可見，該穩壓電路輸出電壓的調整范圍取決于R1/R2。
10.3.4集成穩壓電路
1、三端固定式集成穩壓器的封裝和引腳功能

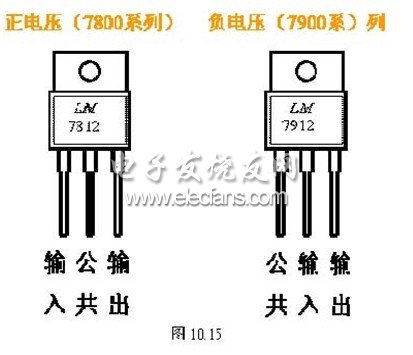

以7800系列和7900系列為例,其封裝形式和引腳功能如圖所示。應用時必須注意引腳功能，不能接錯,否則電路將不能正常工作，甚至損壞集成電路。
2、三端可調式集成穩壓器的封裝和引腳功能

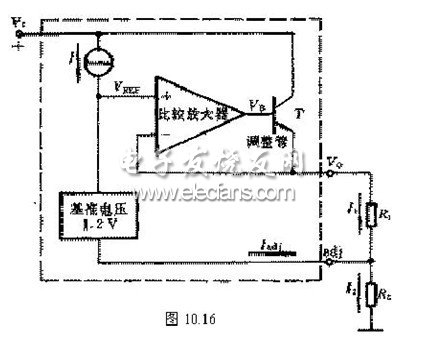

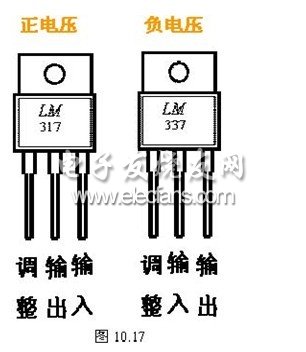

電路結構、外接元件（以LM317為例）、外形封裝和引腳功能如下圖所示。應用時必須注意引腳功能，不能接錯,否則電路將不能正常工作，甚至損壞集成電路。
